KEYSIGHT · INFINIIMAX PROBE

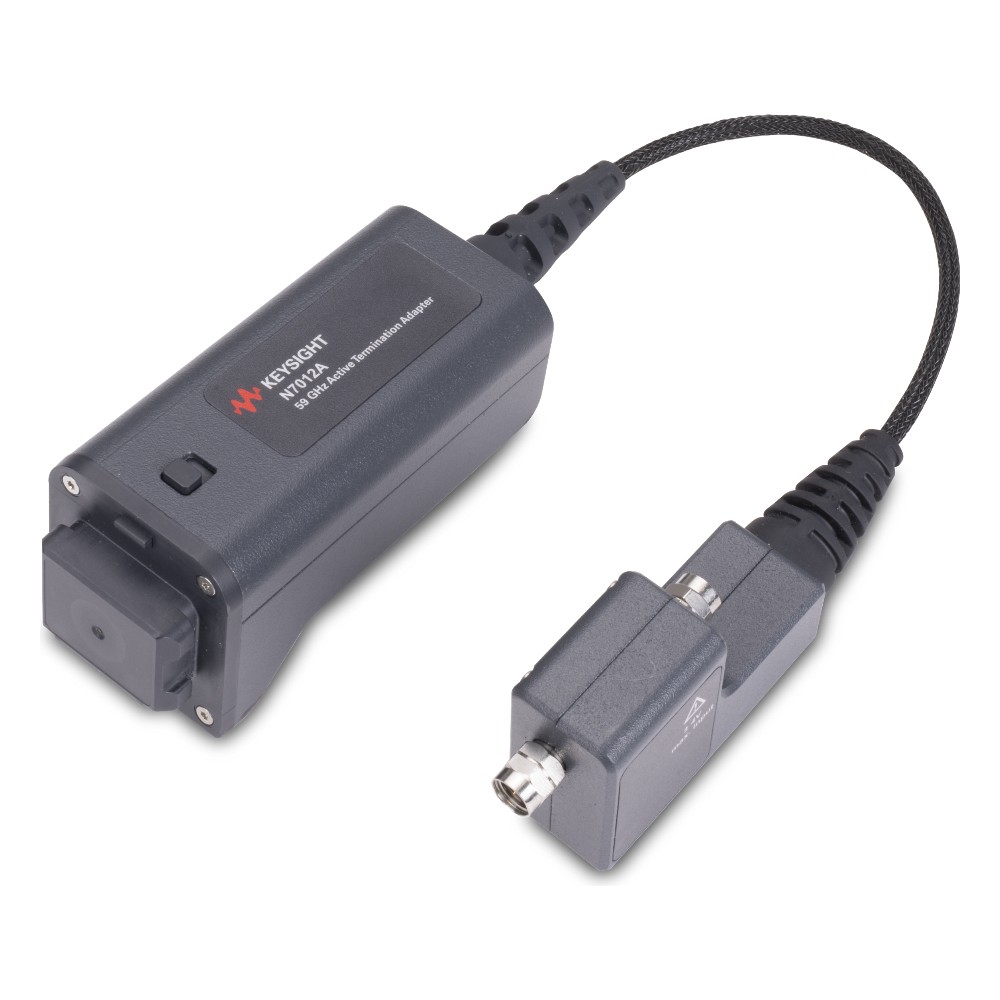

키사이트 N7012A 액티브 터미네이션 어댑터
N701xA 시리즈 · 키사이트 오실로스코프 프로브

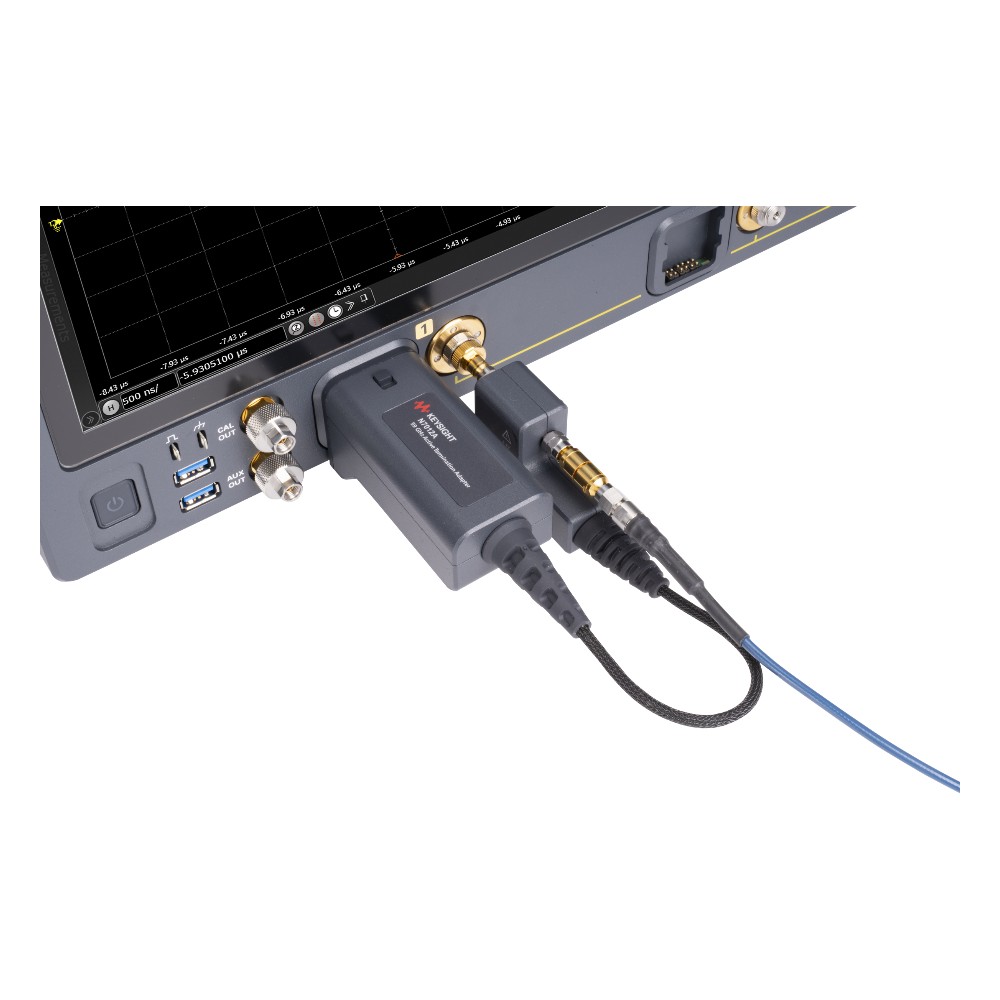

N7012A는 59 GHz 대역폭의 싱글엔드 액티브 터미네이션 어댑터로, 50 Ω 종단을 접지가 아닌 사용자 설정 전압(Vterm, −4 ~ +4 V)으로 종단해 매우 낮은 노이즈로 측정합니다. AutoProbe III 인터페이스로 Infiniium UXR에 연결되며, 어댑터 2개와 채널 2개로 차동(A−B) 및 A·B 싱글엔드 신호를 실시간으로 볼 수 있습니다.
59 GHz 대역폭 | −4 ~ +4 V 종단 전압 (Vterm) 범위 | 7.4 ps 상승 시간 (10 ~ 90%) | AutoProbe III 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 39,002,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 35,456,364원 |
| 납기 | 주문생산품 10주 |
N701xA 시리즈 모델 비교
| 모델 | 대역폭 | 종단 전압 (Vterm) 범위 | 판매가 |
|---|---|---|---|
| N7011A | 40 GHz | −4 ~ +4 V | 22,149,000원 |
| N7012A (이 상품) | 59 GHz | −4 ~ +4 V | 39,002,000원 |
N7012A의 특징
01 | 59 GHz 대역폭의 싱글엔드 액티브 터미네이션 어댑터 |
02 | 50 Ω 종단 전압(Vterm)을 −4 ~ +4 V 범위에서 오실로스코프로 제어 |
03 | 1.18:1의 낮은 감쇠비로 고감도 수직 스케일(400 mV 미만)에서 매우 낮은 노이즈 플로어 |
04 | InfiniiMax III 프로빙 대비 높은 SNR 측정 |
05 | HDMI·DisplayPort 컴플라이언스 테스트의 액티브 터미네이션 요구 사항 충족, MIPI M-PHY 측정에도 활용 |
06 | 어댑터 2개로 차동 신호의 A−GND, B−GND, A−B를 동시에 관측 |
07 | 1.85 mm (m) / 2.4 mm (m) 입력 커넥터, AutoProbe III 인터페이스 |
주요 사양
| 대역폭 (−3 dB) | 59 GHz (보증) |
| 상승 시간 (10 ~ 90%) | 7.4 ps |
| 입력 커넥터 | 1.85 mm (m) / 2.4 mm (m) |
| 감쇠비 | 1.18:1 |
| 최대 액티브 신호 (Vin) | 1.2 Vpp (DC 성분 제외) |
| Vterm 범위 / 정확도 | −4 ~ +4 V / ±2 mV |
| 오프셋 (Voffset) 범위 | −4 ~ +4 V |
| 입력 신호 범위 | −0.6 V ≤ (Vin − Vterm) ≤ +0.6 V |
| DC 입력 저항 | 50 Ω ±3% (보증) |
| 최대 비파괴 입력 전압 | ±4 VDC (50 kHz 이하), 2.8 Vrms (50 kHz 초과) |
| 인터페이스 / 호환 오실로스코프 | AutoProbe III / Infiniium UXR A/B 시리즈 (1.85 mm·1 mm 모델), UXR AP/BP 시리즈 |
| 소프트웨어 | Infiniium 11.71 이상 |
| 동작 환경 | −10 ~ +55 °C, 습도 25 ~ 85%, 고도 3,000 m |
| 기본 구성품 | 1.85 mm (f) – 1.85 mm (f) 커넥터 어댑터 (N5520B) 1개 |
※ 사양은 키사이트 자료(3125-1273) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 10주)
