KEYSIGHT · INFINIIMAX PROBE

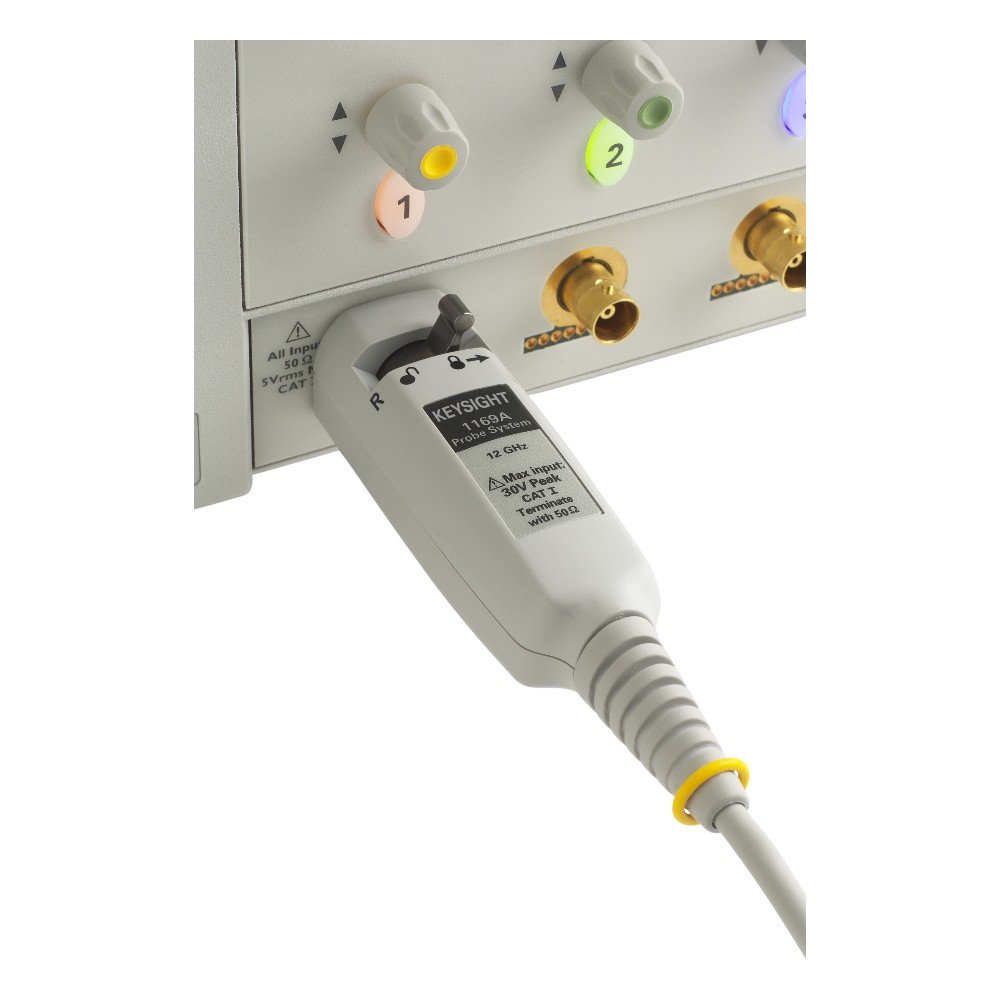

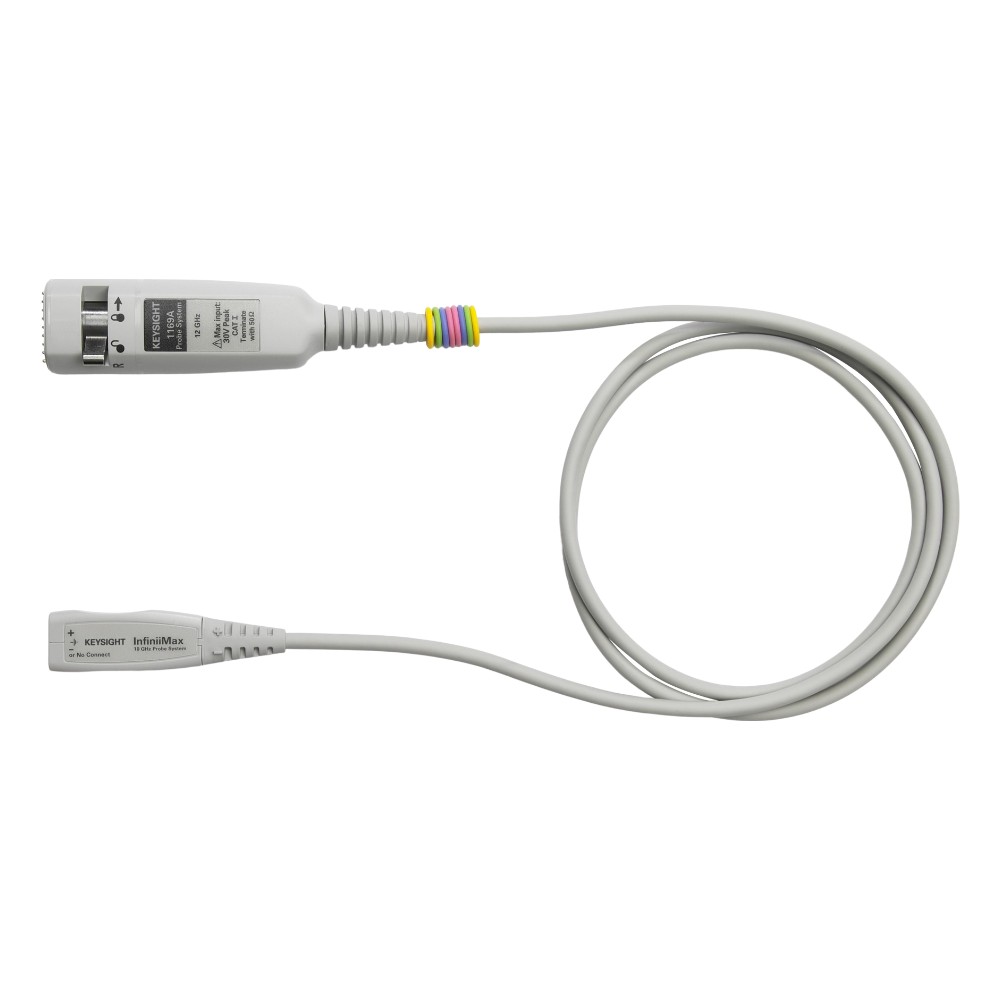

키사이트 1169B InfiniiMax 프로브 앰프
InfiniiMax II 시리즈 · 키사이트 오실로스코프 프로브
1169B는 12 GHz (13 GHz typical) 대역폭의 InfiniiMax II 프로브 앰프로, 낮은 노이즈와 평탄한 주파수 응답으로 차동·솔더인·브라우저·SMA 연결에서 고속 신호를 측정합니다. 프로브 헤드 없이 앰프만 공급되므로 N5381B 솔더인, N2839A 브라우저, N5425B ZIF 등 프로브 헤드를 1개 이상 함께 주문해야 합니다.
12 GHz 대역폭 | 3.3 Vpp (±1.65 V) 입력 다이내믹 레인지 | 28 ps (20 ~ 80%) 상승 시간 (20 ~ 80%) | AutoProbe I 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 37,439,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 34,035,455원 |
| 납기 | 주문생산품 3주 |
InfiniiMax II 시리즈 모델 비교
| 모델 | 대역폭 | 입력 다이내믹 레인지 | 판매가 |
|---|---|---|---|
| 1168B | 10 GHz | 3.3 Vpp (±1.65 V) | 30,008,000원 |
| 1169B (이 상품) | 12 GHz | 3.3 Vpp (±1.65 V) | 37,439,000원 |
1169B의 특징
01 | 실시간 대역폭 12 GHz (13 GHz typical), 차동·싱글엔드 측정 지원 |
02 | Cdiff 0.21 pF / Cse 0.35 pF의 낮은 입력 커패시턴스 (N5381B 솔더인 헤드 기준) |
03 | 2.5 mVrms의 낮은 입력 환산 노이즈 |
04 | 3.3 Vpp 다이내믹 레인지, ±16 V 오프셋 범위 |

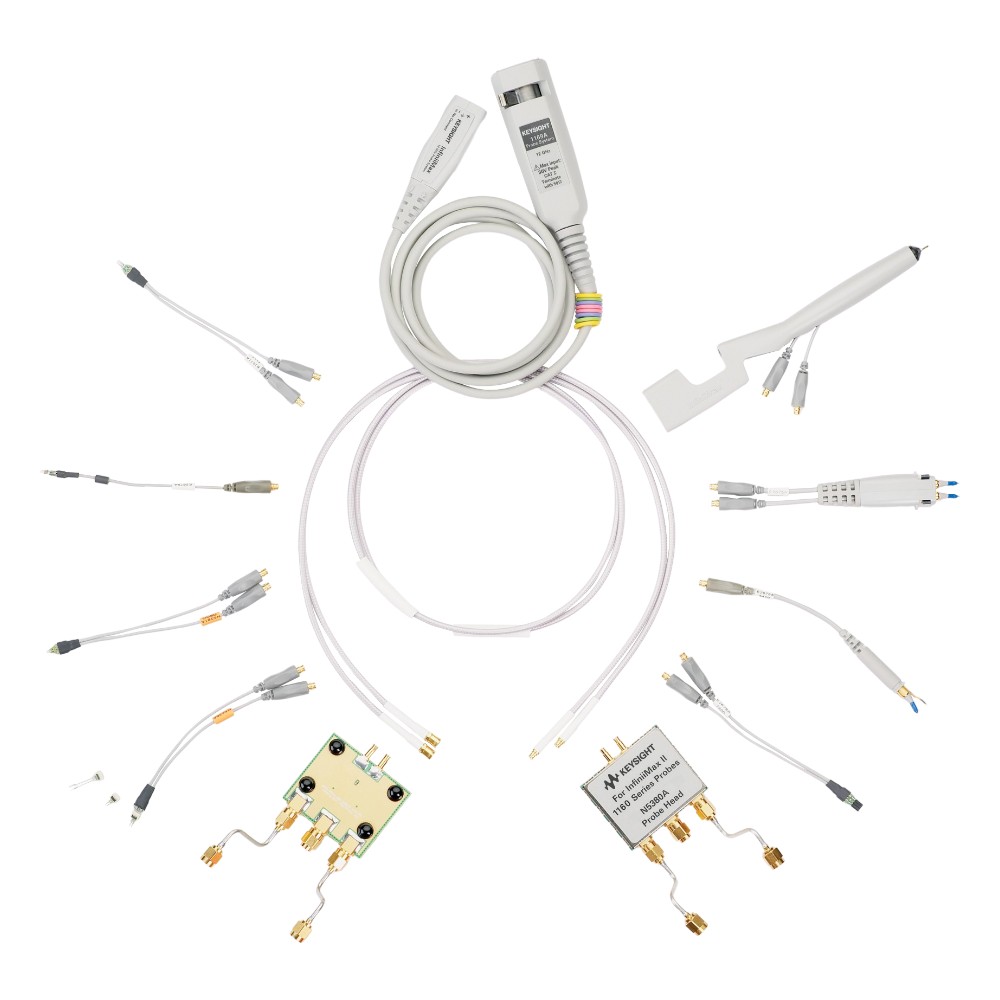

05 | 업계에서 가장 다양한 차동 프로브 헤드 지원 (MX0100A·N5381B·N2839A·N5425B·N2851A 등, 별도 구매) |
06 | 12 GHz 초과 Infiniium과 MX0100A·N5380B·N5381B·N2839A 조합 시 일반적으로 13 GHz 달성 |
07 | AutoProbe I 인터페이스, UXR(3.5 mm)·V·Z·Q·90000X는 N5442A 어댑터로 사용 |
08 | 1168A/1169A와 폼·핏·기능·성능이 100% 호환되는 RoHS 버전 |
주요 사양
| 대역폭 | 12 GHz (13 GHz typical) |
| 상승/하강 시간 (프로브 단독) | 28 ps (20 ~ 80%), 40 ps (10 ~ 90%) |
| 상승 시간 (오실로스코프 위상 보정 시) | 91204A 위상 보정 시 25 ps / 36 ps, 91304A 위상 보정 시 23 ps / 33 ps (20 ~ 80% / 10 ~ 90%) |
| 시스템 대역폭 (−3 dB) | 91304A 사용 시 13 GHz (typical), 91204A 사용 시 12 GHz |
| 입력 커패시턴스 | Cdiff 0.21 pF, Cse 0.35 pF (Cm 0.09 pF, Cg 0.26 pF, 솔더인 차동 헤드 기준) |
| 입력 저항 | 차동 50 kΩ ±2%, 싱글엔드 25 kΩ ±2% |
| 입력 다이내믹 레인지 | 3.3 Vpp (±1.65 V) |
| 입력 공통 모드 범위 | ±6.75 V (DC ~ 100 Hz), ±1.25 V (100 Hz 초과) |
| 최대 신호 슬루율 | 싱글엔드 25 V/ns, 차동 40 V/ns |
| DC 감쇠비 / 제로 오프셋 오차 | 3.45:1 / ±1.5 mV (입력 환산) |
| 오프셋 범위 / 정확도 | ±16.0 V (싱글엔드 측정 시) / 설정값의 ±1% 미만 |
| 입력 환산 노이즈 | 2.5 mVrms (프로브 단독) |
| 전파 지연 | 약 6 ns (디스큐 가능) |
| 최대 입력 전압 / ESD 내성 | 30 V peak (메인 절연) / 8 kV 초과 (100 pF, 300 Ω HBM) |
| 동작 온도 | 5 ~ 40 °C (비동작 0 ~ 70 °C) |
| 인터페이스 / 호환 오실로스코프 | AutoProbe I / Infiniium MXR·EXR·S·9000·90000A, InfiniiVision 3000A·3000T·4000·6000 X, UXR(3.5 mm)·V·Z·Q·90000X (N5442A 어댑터 필요) |
※ 사양은 키사이트 자료(5968-7141) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| E2655C 프로브 디스큐·성능 검증 키트 |
| N2787A 3D 프로브 포지셔너 |
| N5381B InfiniiMax 차동 솔더인 프로브 헤드 및 액세서리 (12 GHz) |
| N5425B InfiniiMax 차동 ZIF 프로브 헤드 (18 GHz) |
| N5426A InfiniiMax ZIF 팁 (10개) |
| N2839A InfiniiMax II 브라우저 헤드 (21 GHz) |
| E2669B InfiniiMax I 차동/싱글엔드 측정용 커넥티비티 키트 (차동 브라우저 1, 솔더인 차동 헤드 4, 소켓 차동 헤드 2) |
| E2677B 차동 솔더인 프로브 헤드, 12 GHz (댐핑 저항 포함) |
| E2678B 차동/싱글엔드 소켓형 프로브 헤드, 12 GHz |
| N2851A QuickTip 프로브 헤드 (InfiniiMax I/II용), 13 GHz |
| N2849A QuickTip 교체 팁 |
| MX0100A-001 마이크로 프로브 헤드 5개 세트, 25 GHz (InfiniiMode 지원, −55 ~ +150 °C) |
| N2837A N2839A 브라우저 헤드 교체 팁 키트 |
| N5451A 롱 와이어 ZIF 팁 키트 (7 mm·11 mm), N5425B용 |
| N2884A ZIF 파인 와이어 팁 (웨이퍼 프로빙용), 12 GHz |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
