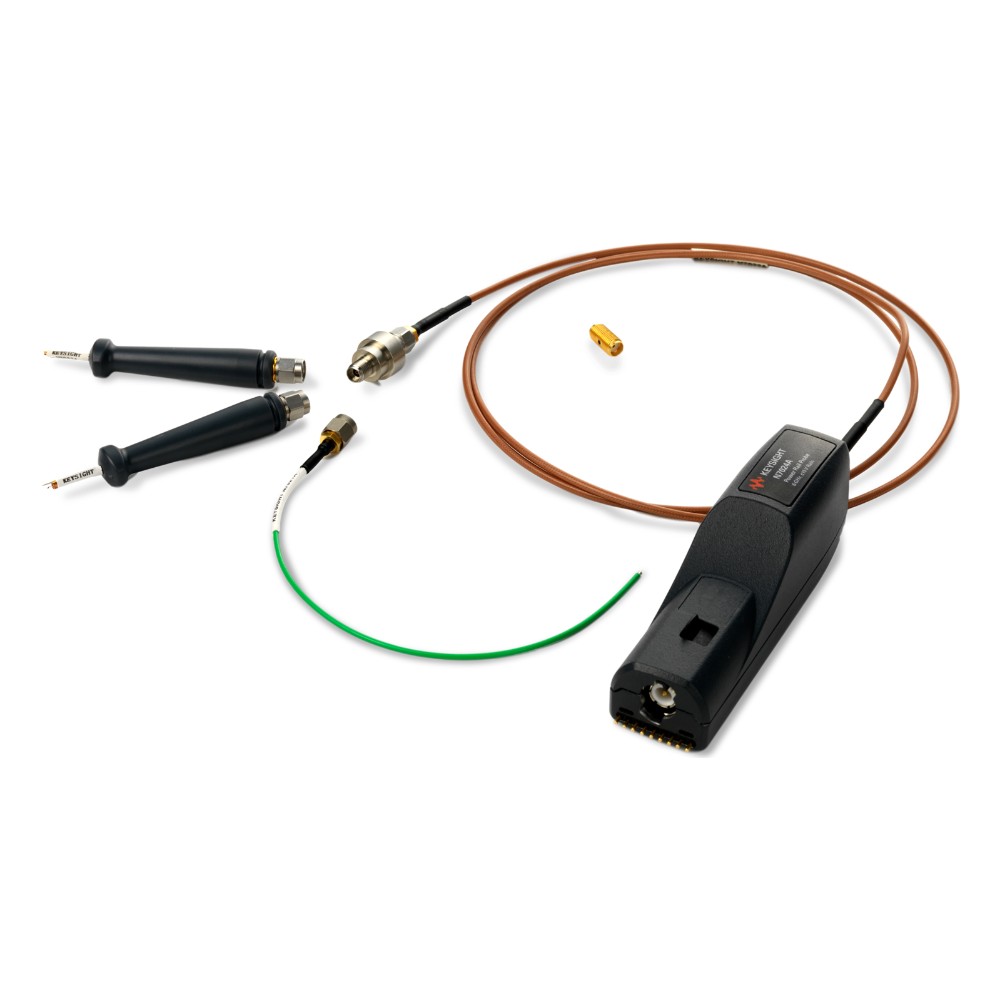

키사이트 N7024A 파워 레일 프로브
N7020A 시리즈 · 키사이트 오실로스코프 프로브
N7024A 파워 레일 프로브는 6 GHz 대역폭(상승 시간 73 ps), 1.3:1 감쇠비, ±15 V 오프셋 범위와 50 kΩ DC 입력 임피던스로 고속 디지털 설계의 DC 전원 레일 노이즈와 초고속 스위칭 과도 현상을 측정합니다. N7032A·N7033A 고대역 브라우저와 회전 SMA 어댑터를 기본 제공하며, N5442A 어댑터를 쓰면 UXR·V·Z·90000 시리즈 고성능 오실로스코프에서도 사용할 수 있습니다.
6 GHz 대역폭 | ±15 V 오프셋 범위 | 50 kΩ ±2% DC 입력 임피던스 | 1.3:1 감쇠비 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 22,211,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 20,191,818원 |
| 납기 | 주문생산품 3주 |
N7020A 시리즈 모델 비교
| 모델 | 대역폭 | 오프셋 범위 | 판매가 |
|---|---|---|---|
| N7020A | 2 GHz | ±24 V | 8,770,000원 |
| N7024A (이 상품) | 6 GHz | ±15 V | 22,211,000원 |
N7024A의 특징
01 | 6 GHz 대역폭으로 고속 설계의 초고속 스위칭 전류 과도 현상 포착 |
02 | 1.3:1 저감쇠비로 프로브+스코프 노이즈를 오실로스코프 노이즈의 1.3배로 억제 |
03 | ±15 V 오프셋으로 DC 레일을 화면 중앙에 두고 확대 관측 |
04 | 50 kΩ DC 입력 임피던스로 전원 레일 부하 최소화 |
05 | 0603/0805, 0201/0402 패키지용 N7032A(4 GHz)·N7033A(5 GHz) 브라우저 기본 제공 |
06 | 360° 회전 SMA 어댑터(1250-4403)로 메인 케이블 비틀림 해소 |
07 | N5442A 어댑터로 Infiniium UXR(3.5 mm)·V·Z·90000Q/X 시리즈 지원 |
08 | D9010POWA 파워 인테그리티 분석 앱과 연동해 PSIJ·SSN 영향 분석 |
주요 사양
| 대역폭 (−3 dB) | 6 GHz (N7022A 메인 케이블), 5 GHz (N7021A 피그테일·N7033A 브라우저), 4 GHz (N7032A 브라우저), 350 MHz (N7023A 브라우저, 접지 스프링) |
| 상승 시간 (10 ~ 90%) | 73 ps (메인 케이블), 87 ps (피그테일·N7033A), 109 ps (N7032A), 1.24 ns (N7023A) |
| 상승 시간 (20 ~ 80%) | 49 ps (메인 케이블), 59 ps (피그테일·N7033A), 74 ps (N7032A), 0.84 ns (N7023A) |
| 감쇠비 | 1.3:1 |
| 오프셋 범위 | ±15.25 V |
| 액티브 신호 범위 | ±0.6 V (±1.2 Vpp) |
| 최대 입력 전압 (비파괴) | ±15 V 피크 |
| DC 입력 임피던스 | 50 kΩ ±2% |
| 프로브 + 스코프 노이즈 | 연결된 오실로스코프 노이즈의 1.3배 |
| 출력 종단 / 형식 | 50 Ω 오실로스코프 입력 / 싱글엔드 |
| 인터페이스 | AutoProbe I (오실로스코프에서 전원·제어 공급), 오실로스코프당 최대 4개 |
| 호환 오실로스코프 | Infiniium EXR·MXR·S·9000·90000A 시리즈, N5442A 어댑터 사용 시 UXR (3.5 mm)·V·Z·90000Q·90000X 시리즈 |
| 동작 온도 | −40 ~ +85 °C (피그테일·메인 케이블), −10 ~ +55 °C (브라우저 사용 시) |
| 기본 구성품 | N7021A 피그테일 (3개), N7022A 메인 케이블 48", N7023A 브라우저 45", N7032A·N7033A 브라우저, 1250-4169 SMA 어댑터, 1250-4403 회전 어댑터 |
※ 사양은 키사이트 자료(5992-0141) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N4829A 프로브 팁 키트 (경질·스프링 팁 각 10개) |
| N7021A 파워 레일 프로브용 동축 피그테일 프로브 헤드 (3개 세트, 교체·추가용) |
| N7022A 파워 레일 프로브용 메인 케이블 1.2 m (교체용) |
| N7023A 파워 레일 프로브 브라우저 키트 (350 MHz, 1:1, 액세서리 포함) |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
