키사이트 N2802A InfiniiMax 프로브 앰프
InfiniiMax III 시리즈 · 키사이트 오실로스코프 프로브

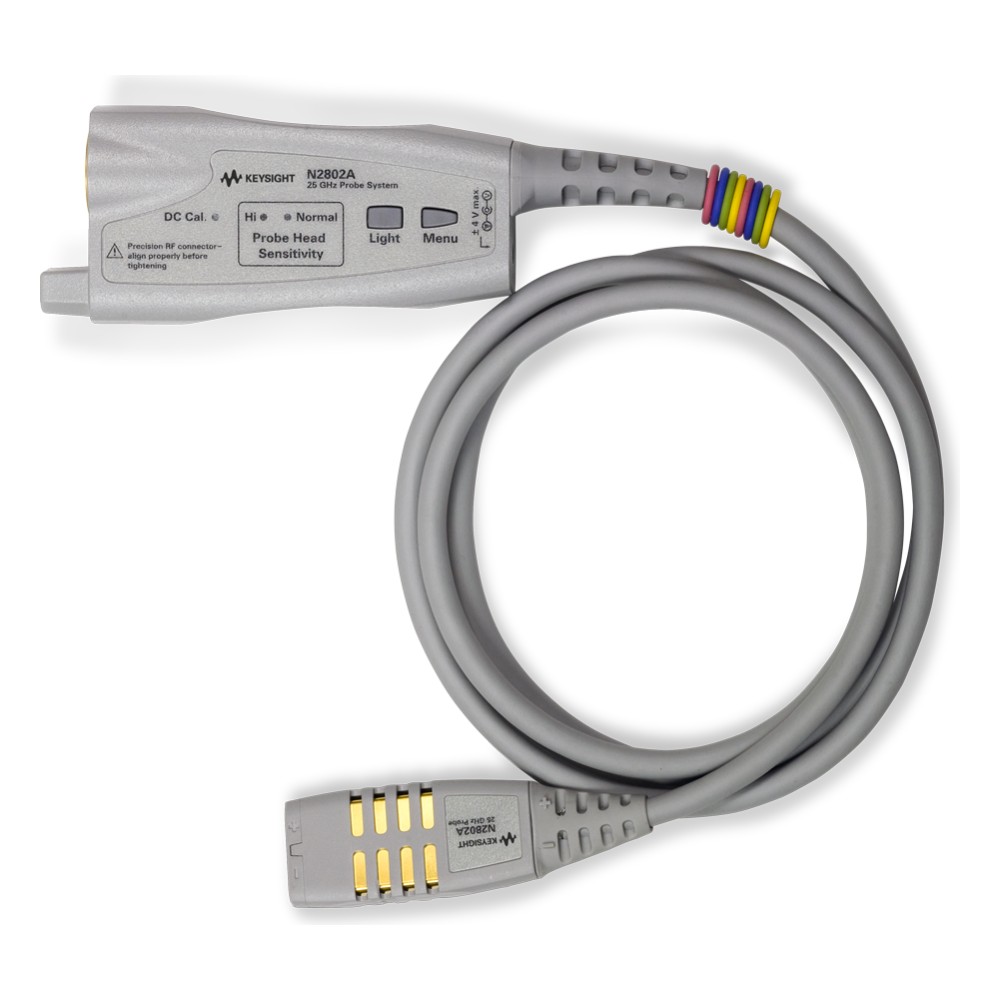

N2802A는 25 GHz 대역폭의 InfiniiMax III 프로브 앰프로, RCRC 구조와 초저부하 프로브 헤드로 고속 차동·싱글엔드 신호를 높은 충실도로 측정합니다. 프로브 헤드 없이 앰프만 공급되므로 N5445A 브라우저, N5439A ZIF, N5444A SMA 등 InfiniiMax III 프로브 헤드를 함께 주문해야 합니다.
25 GHz 대역폭 | 2.5 Vpp (±1.25 V) 입력 다이내믹 레인지 | Rdiff 100 kΩ / Rse 50 kΩ DC 입력 저항 | AutoProbe II 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 76,094,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 69,176,364원 |
| 납기 | 주문생산품 3주 |
InfiniiMax III 시리즈 모델 비교
| 모델 | 대역폭 | 입력 다이내믹 레인지 | 판매가 |
|---|---|---|---|
| N2801A | 20 GHz | 2.5 Vpp (±1.25 V) | 67,973,000원 |
| N2802A (이 상품) | 25 GHz | 2.5 Vpp (±1.25 V) | 76,094,000원 |
| N2803A | 30 GHz | 2.5 Vpp (±1.25 V) | 89,368,000원 |
N2802A의 특징
01 | 25 GHz 대역폭을 프로브 팁까지 제공하는 InfiniiMax III 프로브 앰프 |
02 | RCRC 입력 임피던스 구조로 고대역·저소스 임피던스 신호 측정에 최적 |
03 | 프로브 앰프별 고유 S-파라미터를 내장해 정밀한 응답 보정 |
04 | Cdiff 35 fF 수준의 초저부하 프로브 헤드 (N5445A 브라우저 기준) |
05 | 서비스 센터를 통한 대역폭 업그레이드 지원 (최대 30 GHz) |
06 | 브라우저·ZIF·2.92 mm/SMA·솔더인·QuickTip 등 InfiniiMax III 전용 헤드 지원 (별도 구매, InfiniiMax I/II 헤드와 비호환) |
07 | AutoProbe II 인터페이스, UXR 1 mm·1.85 mm 모델은 N2852A 어댑터로 사용 |
주요 사양
| 프로브 앰프 대역폭 | 25 GHz |
| 보증 대역폭 (헤드 조합) | 25 GHz |
| 상승 시간 | 약 17.4 ps (10 ~ 90%, 0.434/앰프 대역폭 기준) |
| 입력 커패시턴스 (헤드별) | N5445A 브라우저 Cdiff 35 fF / Cse 50 fF, N5440A·N5439A ZIF Cdiff 32 fF / Cse 44 fF, MX0109A 솔더인 Cdiff 108 fF / Cse 140 fF |
| DC 입력 저항 | Rdiff 100 kΩ ±2%, Rse 50 kΩ ±2% (각 입력-접지), Rcm 25 kΩ ±2% (450 Ω 헤드) |
| 입력 저항 (10 kHz 초과) | Rdiff 1 kΩ, Rse 500 Ω, Rcm 250 Ω (450 Ω 헤드) |
| 입력 전압 범위 | 1.6 Vpp, ±0.8 V (HD2·3 < −38 dBc), 2.5 Vpp, ±1.25 V (HD2·3 < −34 dBc) |
| DC 감쇠비 | 6:1 (450 Ω 헤드), 3:1 (200 Ω 헤드) |
| 오프셋 범위 | ±16 V (450 Ω 헤드, 싱글엔드 측정 시) |
| 입력 환산 노이즈 | 23.9 nV/√Hz (450 Ω 헤드), 30 GHz 앰프 + 28 GHz 헤드 시 4 mVrms |
| 최대 입력 전압 | 18 Vpeak (메인 절연) |
| N5444A SMA 헤드 사용 시 | 55 Ω → Vterm 종단, 최대 입력 전력 125 mW (입력당), 최대 8 Vpeak |
| 인터페이스 / 호환 오실로스코프 | AutoProbe II / Infiniium UXR(3.5 mm)·V·Z·Q·90000X, UXR 1 mm·1.85 mm (N2852A 어댑터), N1000A·86100D DCA-X (N5477A 어댑터) |
| 구성 | 프로브 앰프 단품 (프로브 헤드 별도 주문) |
※ 사양은 키사이트 자료(5968-7141) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N2787A 3D 프로브 포지셔너 |
| N5450B InfiniiMax 극한 온도 연장 케이블 |
| N2849A QuickTip 교체 팁 |
| N5445A InfiniiMax III 차동 브라우저 프로브 헤드, 30 GHz (LED 조명) |
| N5439A InfiniiMax III ZIF 프로브 헤드, 28 GHz (ZIF 팁 별도) |
| N2838A InfiniiMax III PC 보드 ZIF 팁 450 Ω (5개 세트), 25 GHz |
| N5440A InfiniiMax III 세라믹 ZIF 팁 450 Ω (5개 세트), 28 GHz |
| N5447A InfiniiMax III 세라믹 고감도 ZIF 팁 200 Ω (5개 세트), 28 GHz |
| N5444A InfiniiMax III 2.92 mm/3.5 mm/SMA 프로브 헤드, 30 GHz |
| N5448B 2.92 mm 위상 정합 케이블 쌍, 25 cm (N5444A 연장용) |
| N2848A InfiniiMax III QuickTip 프로브 헤드, 16 GHz |
| MX0109A InfiniiMax III 극한 온도 솔더인 프로브 헤드, 26 GHz (−55 ~ +150 °C) |
| N2852A AutoProbe II → AutoProbe III 인터페이스 어댑터 (UXR 1 mm·1.85 mm 모델용) |
| MX0104A 성능 검증·디스큐 픽스처, 40 GHz (13 GHz 초과 프로브용) |
| N5446A-003 대역폭 업그레이드, 25 GHz → 30 GHz |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
