[키사이트 오실로스코프 프로브] Keysight N2818A 액티브 차동 프로브 / 200 MHz / ±20 V 최대 차동 입력 전압 / 1 MΩ ∥ 3.5 pF 입력 임피던스 (입력 간)

배송비

0원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

N2818A KEYSIGHT DIFFERENTIAL PROBE | 키사이트 액티브 차동 프로브 | N2818A 시리즈 | 200 MHz | ±20 V 최대 차동 입력 전압

0원

KEYSIGHT · DIFFERENTIAL PROBE

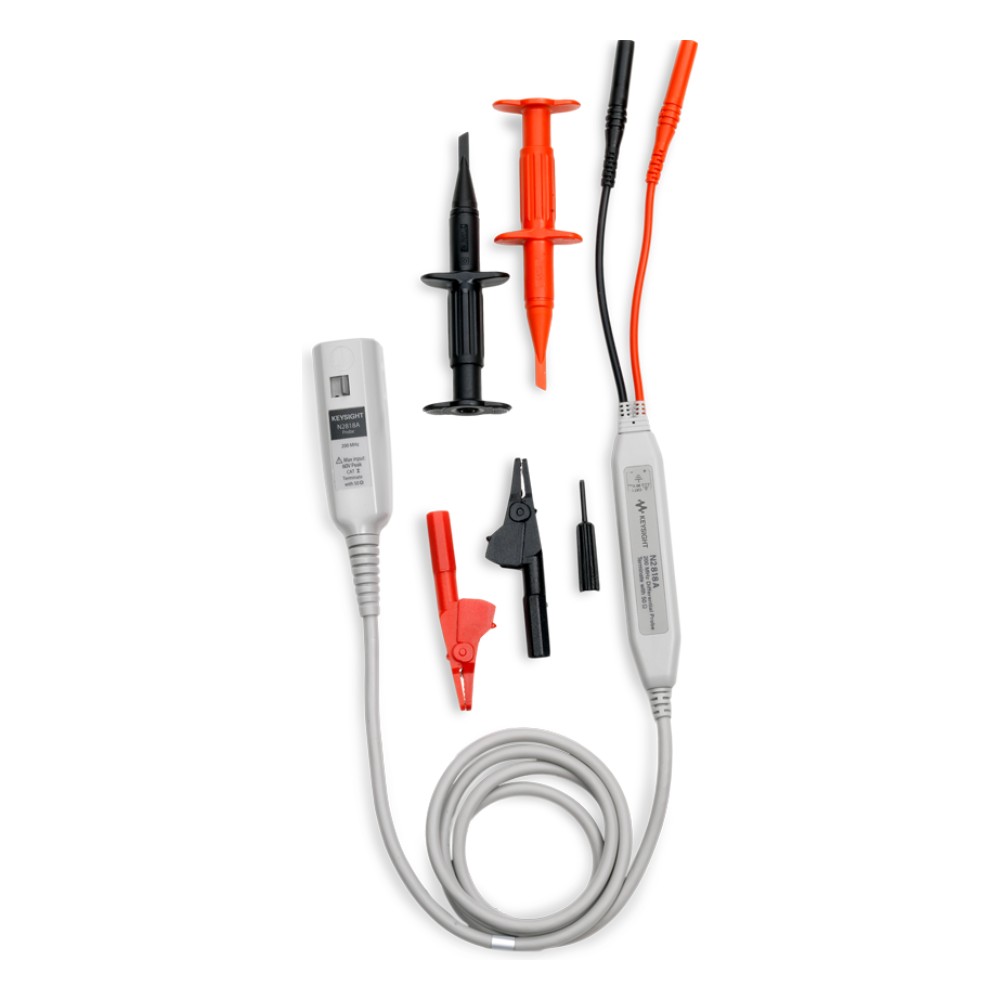

키사이트 N2818A 액티브 차동 프로브

N2818A 시리즈 · 키사이트 오실로스코프 프로브

N2818A는 대역폭 200 MHz, 10:1 감쇠비의 범용 차동 프로브로, 고속 전력 측정·차량 버스 측정·디지털 시스템 설계에 적합합니다. 입력 간 1 MΩ ∥ 3.5 pF의 낮은 부하를 가지며, AutoProbe 인터페이스로 오실로스코프에서 전원을 공급받습니다.

200 MHz

대역폭

±20 V

최대 차동 입력 전압

1 MΩ ∥ 3.5 pF

입력 임피던스 (입력 간)

1.75 ns

상승 시간 (10 ~ 90%)

가격 안내

N2818A의 특징

01	대역폭 200 MHz, 프로브 상승 시간 1.75 ns
02	10:1 감쇠비, 최대 ±20 V 차동 / ±60 V 동상 입력
03	입력 간 1 MΩ ∥ 3.5 pF의 낮은 회로 부하
04	50/60 Hz에서 AC CMRR > −80 dB
05	AutoProbe 인터페이스로 오실로스코프에서 전원 공급 (배터리·USB 전원 불필요)
06	후크·앨리게이터 클립과 오프셋 조정 드라이버 기본 제공
07	N7013A 극한 온도 연장 키트와 호환 (대역폭 저하)

주요 사양

대역폭 (−3 dB)	200 MHz
프로브 상승 시간 (10 ~ 90%)	1.75 ns
감쇠비 / 게인 정확도	10:1 / ±2%
최대 차동 입력 전압 (DC + AC 피크)	±20 V
최대 동상 입력 전압	±60 V
절대 최대 정격 입력 전압 (각 입력-접지)	±60 V
입력 저항 ∥ 용량	입력 간 1 MΩ ∥ 3.5 pF, 각 입력-접지 500 kΩ ∥ 7 pF
출력 전압 스윙	±2 V (50 Ω 입력 구동)
오프셋 (typ.) / 조정 범위	±2 mV / −95 ~ +95 mV
AC CMRR	> −80 dB (50/60 Hz), > −50 dB (10 MHz)
입력 환산 노이즈 (프로브 단독)	6 mVrms
전원	AutoProbe 인터페이스
호환 오실로스코프	InfiniiVision 3000 X·4000 X·6000 X 시리즈, Infiniium 9000A/H·S 시리즈·90000A, 90000X/Q/Z (N5442A 사용)
케이블 / 입력 리드 / 무게	출력 케이블 120 cm / 입력 리드 15 cm / 170 g, 본체 111 × 22 × 14 mm
동작 환경 / 안전 규격	−10 ~ +40 °C, 25 ~ 85% RH, 고도 3,000 m / IEC61010-031 CAT II
기본 구성품	후크 클립 2 (흑·적), 앨리게이터 클립 2 (흑·적), 오프셋 조정용 드라이버 1
