KEYSIGHT · HIGH VOLTAGE DIFFERENTIAL PROBE

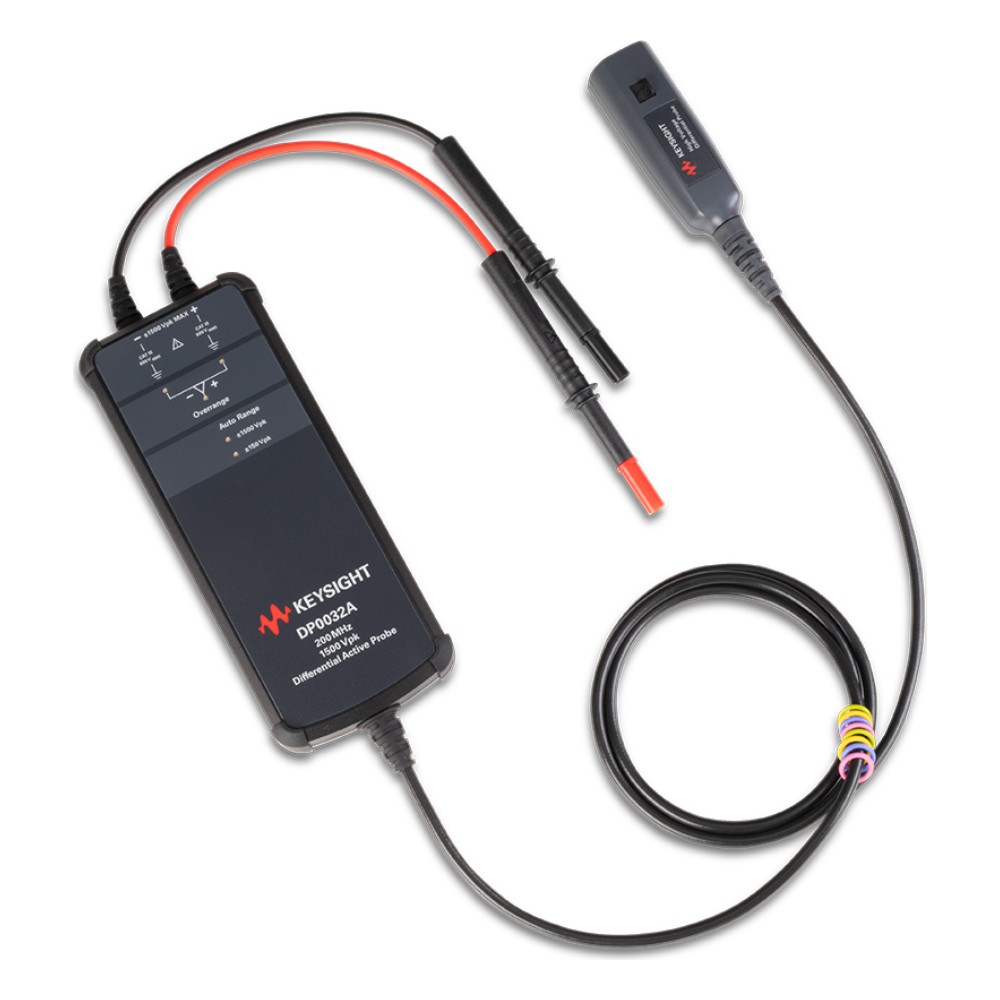

키사이트 DP0032A 고전압 차동 프로브
DP0030A 시리즈 · 키사이트 오실로스코프 프로브
DP0032A는 대역폭 200 MHz, 최대 ±1500 V(DC + AC 피크) 차동 측정 범위를 갖춘 DP003xA 시리즈 고전압 차동 액티브 프로브로, 스위칭 전력 소자·DC-DC 컨버터·D급 앰프·차량 버스 등의 플로팅 측정에 적합합니다. AutoProbe 1 인터페이스로 오실로스코프에서 전원·오프셋 보정·감쇠비(500:1 / 50:1) 자동 설정이 이루어지며, InfiniiVision HD3·3000/4000/6000 X와 Infiniium EXR·MXR 시리즈와 호환됩니다.
200 MHz 대역폭 | ±1500 V 최대 차동 입력 전압 | 500:1 / 50:1 감쇠비 (High / Low) | AutoProbe 1 오실로스코프 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 5,084,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 4,621,818원 |
| 납기 | 주문생산품 4주 |
DP0030A 시리즈 모델 비교
| 모델 | 대역폭 | 최대 차동 입력 전압 | 판매가 |
|---|---|---|---|
| DP0030A | 100 MHz | ±750 V | 3,156,000원 |
| DP0031A | 200 MHz | ±750 V | 4,553,000원 |
| DP0032A (이 상품) | 200 MHz | ±1500 V | 5,084,000원 |
| DP0033A | 200 MHz | ±3000 V | 6,311,000원 |
DP0032A의 특징
01 | 대역폭 200 MHz, 최대 ±1500 V(DC + AC 피크) 차동 측정 범위 |
02 | AutoProbe 1 인터페이스로 전원 공급·오프셋 보정·감쇠비 자동 설정 (프로브 분리 불필요) |
03 | 500:1 / 50:1 2단 감쇠비로 고전압과 저전압 신호 모두 측정 |
04 | 차동 입력 10 MΩ ∥ 2 pF의 낮은 회로 부하 |
05 | 600 Vrms CAT II 안전 등급 (각 입력-접지 간) |
06 | 과부하 표시 LED 내장 |
07 | 한쪽 입력을 접지에 연결하면 싱글엔드 프로브로도 사용 가능 |
08 | 하드 플라스틱 케이스와 1 m 연장 리드·후크/앨리게이터/Jaws 클립 기본 제공 |
주요 사양
| 대역폭 (−3 dB) | 200 MHz (보증 사양) |
| 감쇠비 (High / Low) | 500:1 / 50:1 (AutoProbe 교정 시 자동 설정) |
| 차동 측정 범위 (DC + AC 피크) | ±1500 V (High) / ±150 V (Low), Non-CAT (mains isolated) |
| 최대 정격 입력 전압 (각 입력-접지) | 600 Vrms CAT II |
| 차동 입력 저항 ∥ 용량 | 10 MΩ ∥ 2 pF |
| CMRR | DC > 80 dB |
| 게인 정확도 | < 1% |
| 입력 환산 노이즈 (프로브 단독) | < 150 mVrms (High) / < 30 mVrms (Low) |
| 오프셋 | 오실로스코프 오프셋 사용, 오프셋 오차 ±0.2% of range, 오프셋 드리프트 < 100 μV/°C |
| 출력 구동 / 과부하 표시 LED | 1 MΩ / 있음 |
| 오실로스코프 인터페이스 | AutoProbe 1 |
| 호환 오실로스코프 | InfiniiVision HD3 (SW 10.06 이상), InfiniiVision 3000·4000·6000 X 시리즈 (SW 7.65 이상), Infiniium EXR·MXR 시리즈 (SW 11.61 이상) |
| 출력 케이블 길이 / 무게 | 1.5 m / 약 0.54 kg |
| 동작 환경 | 0 ~ 55 °C, 최대 95% RH (40 °C), 고도 2,000 m, 오염도 2 |
| 기본 구성품 | 1 m 연장 리드 세트, 후크 테스트 클립 세트, 앨리게이터 테스트 클립 세트, Jaws 테스트 클립 세트, 하드 플라스틱 케이스 |
※ 사양은 키사이트 자료(3124-1825) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| DP0040A DP003xA용 어드밴스드 액세서리 키트 (연장 리드·Jaws·후크·3000 V/7000 V 앨리게이터 클립) |
| DP0041A DP003xA용 베이직 액세서리 키트 (연장 리드·후크·3000 V 앨리게이터 클립) |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
