KEYSIGHT · HIGH VOLTAGE DIFFERENTIAL PROBE

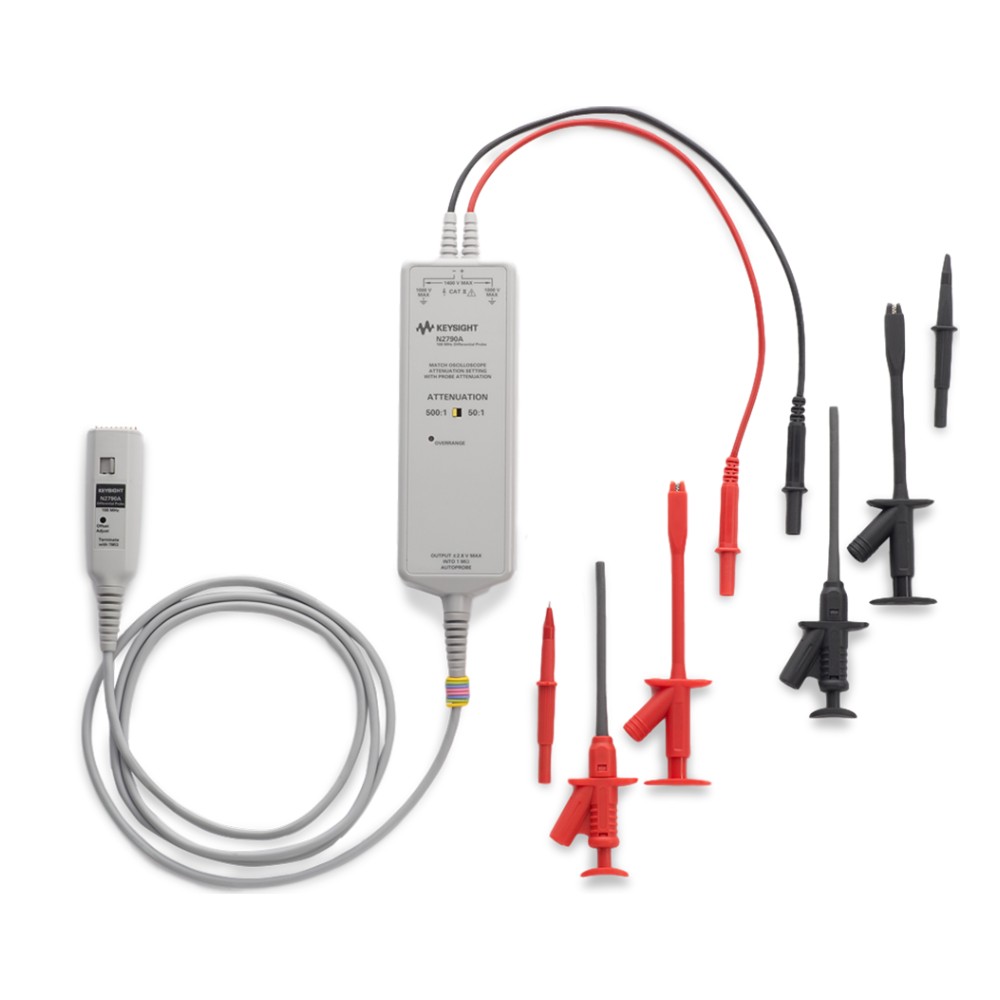

키사이트 N2790A 고전압 차동 프로브
N2790A 시리즈 · 키사이트 오실로스코프 프로브
N2790A는 대역폭 100 MHz, 최대 ±1400 V(DC + 피크 AC) 차동 전압을 측정하는 고전압 차동 프로브로, 접지 기준이 아닌 전력 전자 회로의 플로팅 신호를 안전하고 정확하게 측정합니다. 50:1 / 500:1 감쇠비 선택과 과범위 표시 기능을 갖추었으며, AutoProbe 인터페이스로 오실로스코프에서 전원을 공급받습니다.
100 MHz 대역폭 | ±1400 V 최대 차동 입력 전압 | 50:1 / 500:1 감쇠비 | ≤ 3.5 ns 상승 시간 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 4,188,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 3,807,273원 |
| 납기 | 주문생산품 5주 |
N2790A의 특징
01 | 대역폭 100 MHz 이상, 상승 시간 3.5 ns 이하 |
02 | 최대 ±1400 V(500:1) 차동 전압, 동상 ±1000 V CAT II / ±600 V CAT III |
03 | 50:1 / 500:1 사용자 선택 감쇠비로 폭넓은 애플리케이션 대응 |
04 | 1 MHz에서 CMRR > 50 dB, 50/60 Hz에서 −80 dB의 높은 동상 제거비 |
05 | 입력이 다이내믹 레인지를 넘으면 알려 주는 과범위 표시기 내장 |
06 | AutoProbe 인터페이스로 오실로스코프에서 전원 공급 (별도 전원·배터리 불필요) |
07 | 브라우저 팁·앨리게이터 플런저 클립·핀서 클립 등 다양한 팁 액세서리 기본 제공 |
주요 사양
| 대역폭 (−3 dB) | ≥ 100 MHz (보증 사양) |
| 상승 시간 (계산값) | ≤ 3.5 ns |
| 감쇠비 | 50:1 / 500:1 |
| 최대 차동 동작 전압 (DC + 피크 AC) | ±1400 V (500:1) / ±140 V (50:1) |
| 최대 동상 동작 전압 | ±1000 V (CAT II), ±600 V (CAT III) |
| 최대 비파괴 전압 | 차동 ±1500 VDC + 피크 AC, ±1000 Vrms (CAT II) / 동상 ±1300 Vrms (CAT II) |
| 입력 R ∥ C | 입력 간 8 MΩ ∥ 3.5 pF, 각 입력-접지 4 MΩ ∥ 7 pF |
| 게인 정확도 | ±2% (20 ~ 30 °C), ±4% (0 ~ 20 °C, 30 ~ 50 °C) |
| CMRR | DC −70 dB (500 VDC), −80 dB (50/60 Hz), −50 dB (1 kHz), −50 dB (1 MHz) |
| 입력 환산 노이즈 | < 300 mVrms (500:1) / < 50 mVrms (50:1) |
| 전파 지연 | 14 ns (50:1) / 2.8 ns (500:1) |
| 출력 최대 전압 / 출력 오프셋 | ±2.8 V (1 MΩ 부하, 500:1) / 조정 가능 |
| 오실로스코프 인터페이스 | AutoProbe (1 MΩ 입력), 오실로스코프에서 전원 공급 |
| 호환 오실로스코프 | InfiniiVision 3000 X·4000 X 시리즈, InfiniiVision 5000·6000(100 MHz 제외)·7000 시리즈, Infiniium 8000·54830·9000 시리즈 (최대 4개) |
| 동작 환경 | −10 ~ 50 °C, 80% RH (40 °C), 고도 2,000 m, 안전 규격 IEC61010-031 |
| 기본 구성품 | 브라우저 팁 2, 앨리게이터 플런저 클립 2, 핀서 클립 2 (각 흑·적), 4색 ID 태그 각 2, DC 오프셋 조정 공구, 매뉴얼 |
※ 사양은 키사이트 자료(5990-3780) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 5주)
