KEYSIGHT · ACTIVE PROBE
키사이트 N2796A 싱글엔드 액티브 프로브
N2795A 시리즈 · 키사이트 오실로스코프 프로브
N2796A는 대역폭 2 GHz의 저가형 싱글엔드 액티브 프로브로, 1 MΩ ∥ 1 pF의 낮은 부하로 디지털 시스템 설계·부품 특성 분석·교육 연구 등 범용 고속 프로빙에 적합합니다. ±8 V 입력 다이내믹 레인지와 ±12 V 오프셋 범위를 갖추었으며, AutoProbe 인터페이스로 InfiniiVision·Infiniium 오실로스코프에서 전원을 공급받습니다.
2 GHz 대역폭 | ±8 V 입력 다이내믹 레인지 | 1 MΩ ∥ 1 pF 입력 저항 ∥ 용량 | 175 ps 상승 시간 (10 ~ 90%) |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 6,210,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 5,645,455원 |
| 납기 | 주문생산품 5주 |
N2795A 시리즈 모델 비교
| 모델 | 대역폭 | 입력 다이내믹 레인지 | 판매가 |
|---|---|---|---|
| N2795A | 1 GHz | ±8 V | 3,067,000원 |
| N2796A (이 상품) | 2 GHz | ±8 V | 6,210,000원 |
| N2797A | 1.5 GHz | ±8 V | 7,266,000원 |
N2796A의 특징
01 | 대역폭 2 GHz, 상승 시간 175 ps |
02 | 1 MΩ 입력 저항, 1 pF 입력 용량의 낮은 회로 부하 |
03 | ±8 V 입력 다이내믹 레인지, ±12 V 오프셋 범위 |
04 | 1 GHz 오실로스코프의 전체 대역폭 활용, 2 GHz 이상 Infiniium에서는 InfiniiMax의 저가 대안 |
05 | 측정 지점을 비추는 흰색 LED 헤드라이트 내장 |
06 | AutoProbe 인터페이스로 직접 전원 공급 (별도 전원 불필요) |
07 | 스프링·리지드 팁, 듀얼 리드 어댑터, 접지 블레이드 등 다양한 팁 액세서리 기본 제공 |
주요 사양
| 대역폭 (−3 dB) | 2 GHz (보증 사양) |
| 상승 시간 (계산값, 10 ~ 90%) | 175 ps |
| 시스템 대역폭 | 1 GHz InfiniiVision/Infiniium 오실로스코프와 사용 시 1 GHz |
| 감쇠비 (DC) | 10:1 ±0.5% |
| 입력 다이내믹 레인지 | −8 ~ +8 V (DC 또는 피크 AC) |
| 최대 비파괴 입력 전압 | −20 ~ +20 V |
| 오프셋 범위 / DC 오프셋 오차 | ±12 V / < ±1 mV |
| 입력 저항 / 입력 용량 | 1 MΩ / 1 pF |
| 프로브 노이즈 | < 2.5 mVrms (입력 환산) |
| 출력 임피던스 / 전원 | 50 Ω / AutoProbe 인터페이스에서 공급 |
| 호환 오실로스코프 | InfiniiVision 3000 X·4000 X·6000 X·5000·6000(100 MHz 제외)·7000 시리즈, Infiniium S·9000·90000A·90000 X·90000 Q 시리즈, Z 시리즈 (N5442A 사용) |
| 케이블 길이 / 무게 | 1.3 m / 약 100 g |
| 동작 온도 | 0 ~ 50 °C |
| 동작 환경 | 95% RH (40 °C), 고도 4,000 m, ESD 8 kV HBM |

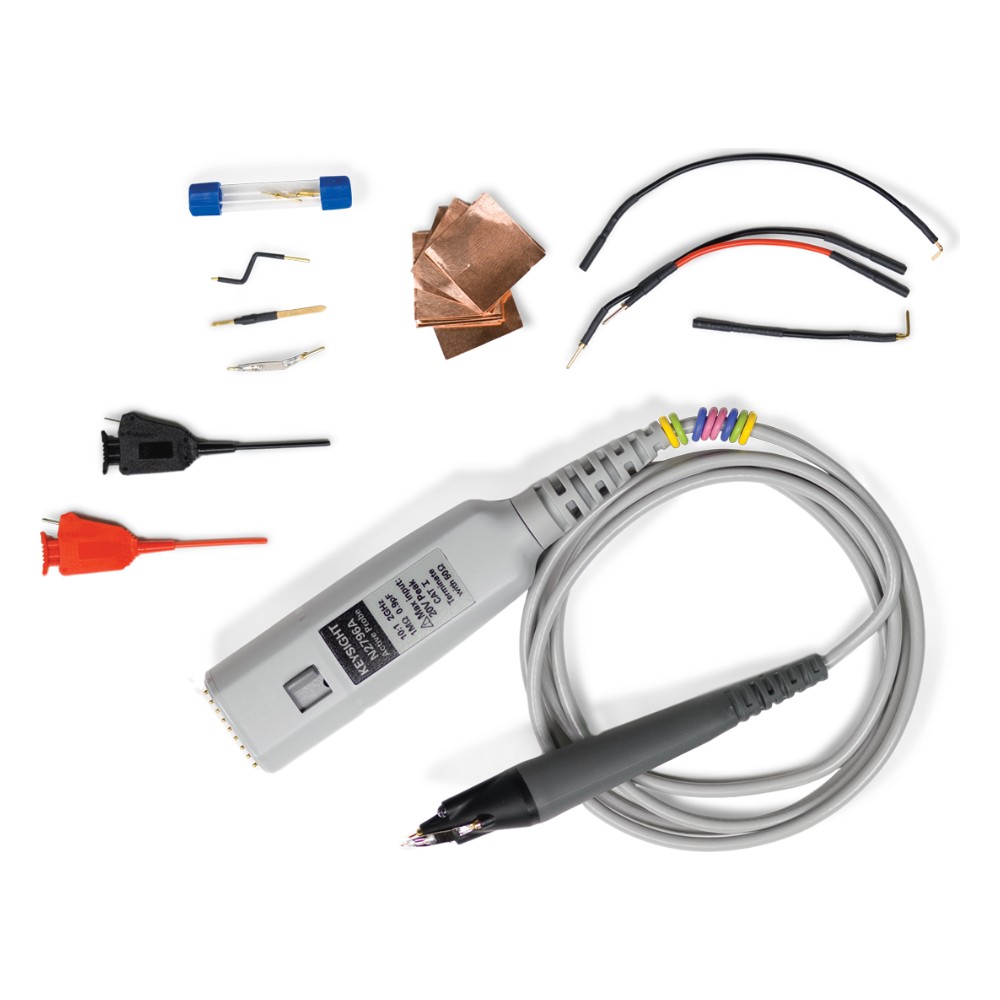

| 기본 구성품 | 스프링 프로브 팁 2, 리지드 프로브 팁 2, 플렉스 노즈 클립 어댑터 1 (흑·적), 구리 패드 10, 듀얼 리드 소켓 어댑터 9 cm 1, 직각 접지 리드 5 cm·10 cm 각 1, 접지 블레이드 2, 오프셋 접지 1, 플렉스 접지 1, 컬러 링 4, 액세서리 구성 카드 |
※ 사양은 키사이트 자료(5990-6480) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 5주)
