9141
BK Precision 9141은 채널마다 0~60 V, 0~4 A 범위에서 100 W를 내는 3채널 멀티레인지 DC 전원공급기로, 총 300 W를 공급합니다. 60 V / 1.67 A부터 25 V / 4 A까지 정격 전력을 쓰고, 세 채널을 직렬 결합하면 최대 180 V까지 올릴 수 있어 고전압 쪽 시험에 강합니다. USB와 LXI LAN을 기본 탑재한 2U 하프랙 모델입니다.
채널당 60 V, 직렬 결합 시 180 V

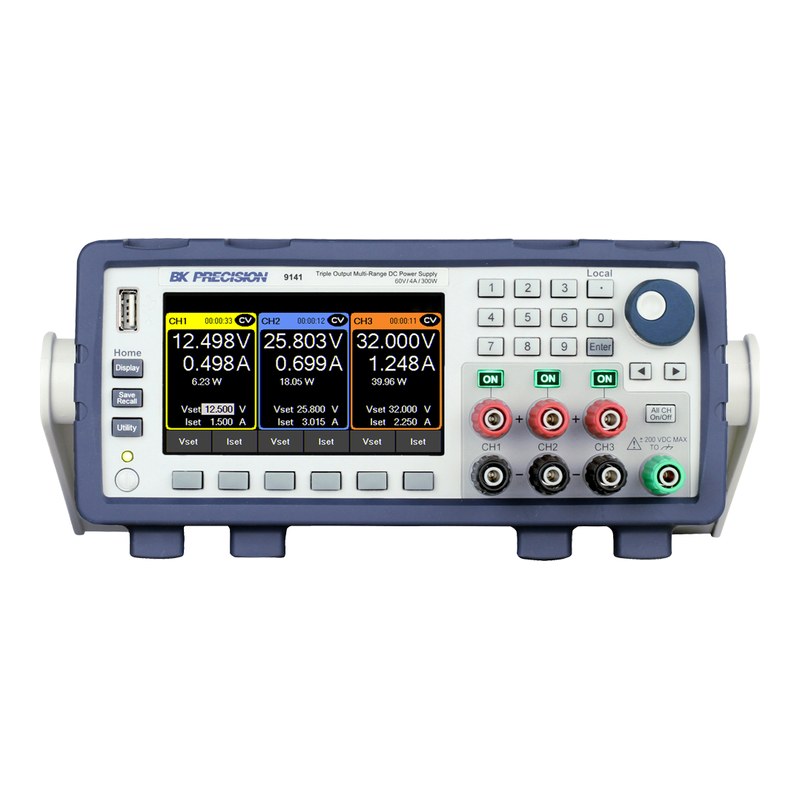

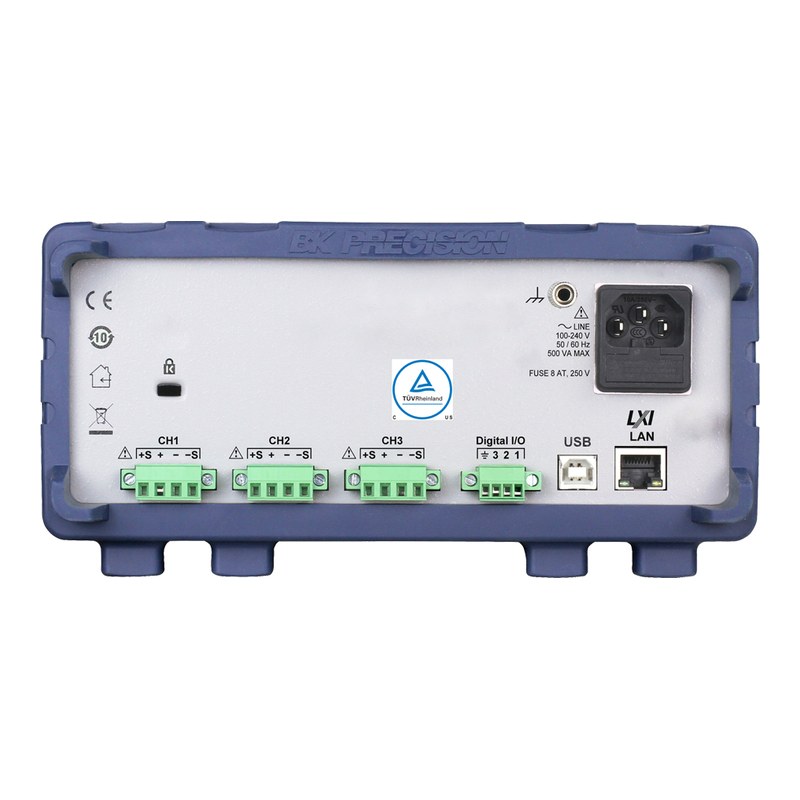

4.3인치 LCD에서 세 채널의 전압·전류·전력을 한 화면에 보고, 숫자 키패드와 로터리 노브로 값을 정밀하게 입력합니다. 전면 USB 호스트 포트로 설정·리스트 프로그램 저장과 데이터 기록을 하고, 후면 채널별 출력 단자는 내부 릴레이로 로컬·원격 센싱을 전환해 점퍼가 필요 없습니다.
9140 시리즈 데이터시트 (영문)자료실에서 보기 ›9141의 특징
채널당 60 V 멀티레인지
각 채널이 60 V, 4 A 범위 안에서 100 W 곡선을 따라 출력해 48 V 계열 회로까지 다룹니다.
직렬 180 V·병렬 12 A 결합
두 채널 또는 세 채널을 직렬·병렬로 묶어 최대 180 V 또는 12 A를 얻습니다.
고급 리스트 모드
프로그램당 100스텝, 10개 프로그램을 저장하고 전압·전류 기울기를 조정해 돌입 전류를 억제합니다.
오실로스코프형 화면과 데이터 기록
그래픽 표시 모드로 전압·전류 변화를 보고, USB 메모리에 세 채널 데이터를 CSV로 기록합니다.
제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 채널 | 채널당 전압 | 채널당 전류 | 총 전력 | 인터페이스 |
|---|---|---|---|---|---|
| 9140 | 3CH | 0~32 V | 0~8 A | 300 W | USB, LAN |
| 9140-GPIB | 3CH | 0~32 V | 0~8 A | 300 W | USB, LAN, GPIB |
| 9141 (이 상품) | 3CH | 0~60 V | 0~4 A | 300 W | USB, LAN |
| 9141-GPIB | 3CH | 0~60 V | 0~4 A | 300 W | USB, LAN, GPIB |
이런 현장에 적합합니다
48 V 계열 장비
48 V 통신·산업 보드 다채널 전원
고전압 시험
직렬 결합 180 V로 고전압 회로 시험
자동화 시험
LXI LAN 기반 다채널 ATE 전원
R&D
전원 투입 순서와 슬루율 제어가 필요한 개발 시험
9141 주요 사양
| 모델 | 9141 |
|---|---|
| 출력 채널 | 3채널 (갈바닉 절연·플로팅), 멀티레인지 |
| 채널당 출력 전압 | 0~60 V |
| 채널당 출력 전류 | 0~4 A |
| 채널당 최대 출력 전력 | 100 W |
| 총 출력 전력 | 300 W |
| 채널 결합 | 직렬 최대 180 V / 병렬 최대 12 A |
| 로드 레귤레이션 (원격 센싱 연결 시) | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 라인 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 10 mVp-p / ≤ 2 mVrms, 전류 ≤ 3 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.03% + 8 mV) / 전류 ±(0.1% + 3 mA) |
| 결합 모드 정확도 | 직렬 전압 0.03% + 24 mV, 전류 0.1% + 3 mA / 병렬 전압 0.03% + 8 mV, 전류 0.1% + 9 mA |
| 온도 계수 | 전압 12 mV/°C / 전류 0.8 mA/°C |
| 출력 응답 시간 | 상승(10~90%) 전부하 20 ms, 무부하 20 ms / 하강(90~10%) 전부하 20 ms, 무부하 250 ms |
| 과도 응답 시간 (부하 50~100% 변화, 0.5% 이내 복귀) | 0.5 ms |
| OVP / OCP | OVP 범위 66 V, 정확도 600 mV / OCP 범위 4.4 A, 정확도 40 mA |
| 기타 보호·안전 | 과열 경고·보호(OTW/OTP), 키 잠금, 원격 인히빗, 전압 폴트 |
| 원격 센싱 보상 | 1 V |
| 인터페이스 | USB (USBTMC 호환 / 가상 COM 선택), LXI 호환 LAN |
| 입력 전원 | 100~240 VAC ± 10%, 47~63 Hz, 최대 500 VA |
| 역률 | 0.98 (115 VAC) / 0.94 (230 VAC) |
| 사용 온도 | 0~40 °C |
| 크기 (W×H×D) | 213 × 88 × 330 mm (2U 하프랙) |
| 무게 | 5 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(9140 Series Datasheet, v062325) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
