TEKTRONIX · MDO3000 SERIES

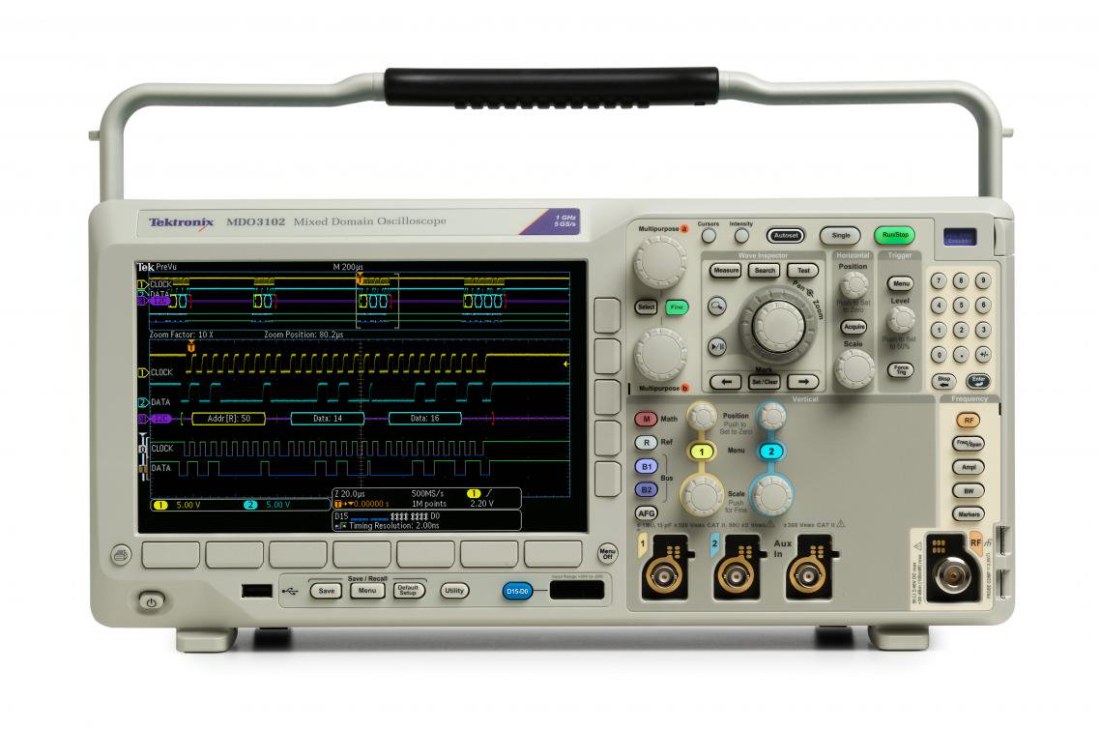

텍트로닉스 MDO3014 100 MHz 혼합 도메인 오실로스코프
100 MHz · 아날로그 4채널 · 2.5 GS/s · 10 Mpts · 스펙트럼 분석기 9 kHz ~ 100 MHz 내장
오실로스코프, 스펙트럼 분석기, 로직 분석기(옵션), 프로토콜 분석기(옵션), 임의/함수 발생기(옵션), 디지털 전압계를 한 대에 담은 6-in-1 혼합 도메인 오실로스코프입니다. 4채널 아날로그 입력과 별도 N형 스펙트럼 분석기 입력으로 시간 영역 파형과 주파수 스펙트럼을 함께 보며, 깊이 147 mm·무게 4.2 kg의 작은 본체로 실험대 공간을 아낍니다.
100 MHz 아날로그 대역폭 | 2.5 GS/s 최대 샘플링 | 4 + 16 아날로그 + 디지털(옵션) | 9 kHz~100MHz 스펙트럼 분석기 (3 GHz 옵션) | 4.2 kg 본체 무게 |
모델 구성
| 모델 | 아날로그 | 대역폭 | 샘플링 속도 | 레코드 길이 | 스펙트럼 분석기(기본) |
|---|---|---|---|---|---|
| MDO3014 (이 상품) | 4채널 | 100 MHz | 2.5 GS/s | 10 Mpts/ch | 9 kHz ~ 100 MHz |
| MDO3024 | 4채널 | 200 MHz | 2.5 GS/s | 10 Mpts/ch | 9 kHz ~ 200 MHz |
※ 이 상품은 MDO3014 (100 MHz) 입니다. MDO3024 상품도 함께 등록되어 있습니다. 스펙트럼 분석기 주파수 범위는 옵션으로 3 GHz까지 넓힐 수 있습니다. 더 넓은 대역폭(최대 1 GHz)과 풀HD 터치 화면이 필요하면 후속 기종인 3 Series MDO(MDO32/MDO34) 상품을 확인해 주세요.
MDO3014 100MHz의 이로운 점
01 · 6-in-1 오실로스코프 한 대에 계측기 여섯 가지 오실로스코프에 스펙트럼 분석기(기본 9 kHz ~ 100 MHz), 16채널 로직 분석기, 시리얼 프로토콜 분석기, 50 MHz 임의/함수 발생기, 4자리 디지털 전압계·5자리 주파수 카운터를 모두 담을 수 있습니다. 필요한 기능을 옵션으로 나중에 추가해 예산에 맞춰 키워 갈 수 있습니다. | |

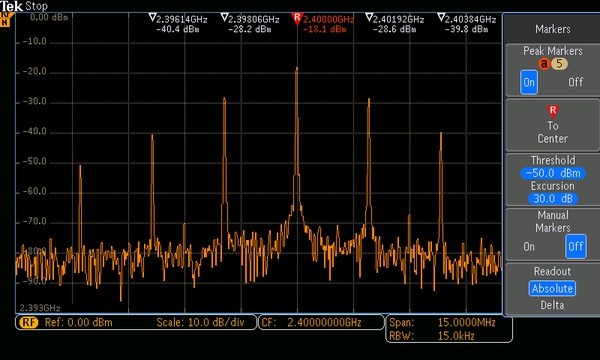

 | 02 · 내장 스펙트럼 분석기 전용 N형 입력의 하드웨어 스펙트럼 분석기 별도 N형 입력으로 스펙트럼을 측정하고 자동 피크 마커가 주파수와 레벨을 바로 표시합니다. 중심 주파수·스팬·기준 레벨·RBW를 앞면 키로 빠르게 바꿉니다. 옵션으로 측정 범위를 3 GHz까지 넓힐 수 있습니다. |

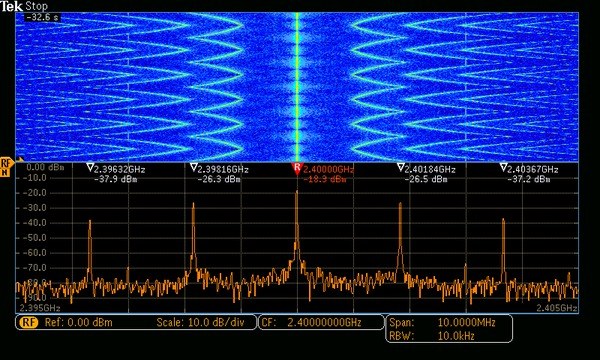

03 · 스펙트로그램 시간에 따라 바뀌는 RF 신호를 한눈에 스펙트로그램 화면은 가로축을 주파수, 세로축을 시간으로 두고 신호 세기를 색으로 표시합니다. 천천히 변하는 RF 현상을 감시하고, 멈춘 뒤 이전 스펙트럼을 거슬러 확인할 수 있습니다. |  |

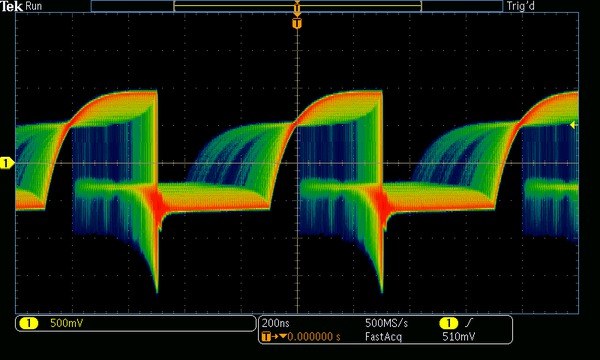

 | 04 · 빠른 파형 캡처 FastAcq로 초당 235,000개 이상 파형 포착 디지털 형광(DPX) 기술과 FastAcq 모드로 드물게 생기는 런트·글리치·타이밍 오류를 빨리 찾아냅니다. 발생 빈도를 색으로 구분하는 4가지 팔레트로 이상 신호가 얼마나 자주 생기는지 알 수 있습니다. |

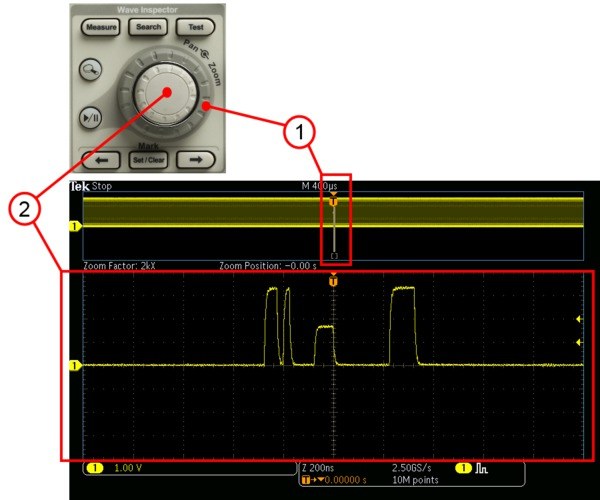

05 · Wave Inspector 긴 파형에서 원하는 이벤트를 자동 검색 줌·팬 노브와 Wave Inspector 검색으로 10 Mpts 레코드 안의 펄스 폭·런트·로직·버스 이벤트를 자동으로 찾아 표시하고, 이전·다음 버튼으로 바로 이동합니다. |  |

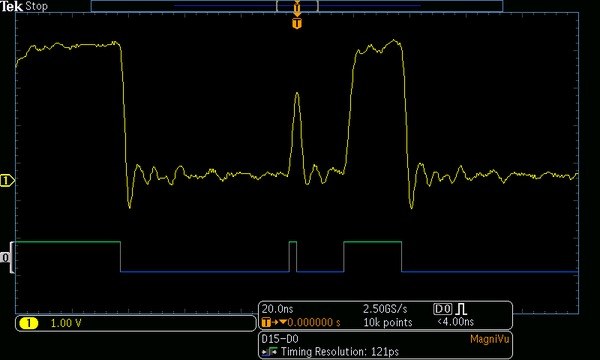

 | 06 · 혼합 신호 16채널 디지털과 MagniVu 고해상도 (옵션) P6316 프로브로 16개 디지털 신호를 아날로그 파형과 함께 봅니다. MagniVu 고해상도 획득(121.2 ps)으로 디지털 글리치와 타이밍을 정밀하게 잡아냅니다. |

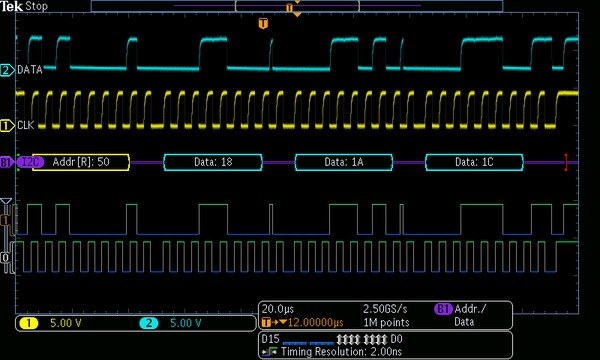

07 · 시리얼 디코드 I2C·SPI·UART·USB·CAN·LIN·FlexRay 트리거와 해석 시리얼 옵션으로 임베디드·자동차·항공·오디오 버스를 트리거하고 디코드합니다. 버스 파형과 이벤트 표를 함께 보고 원하는 패킷을 자동으로 검색합니다. |  |

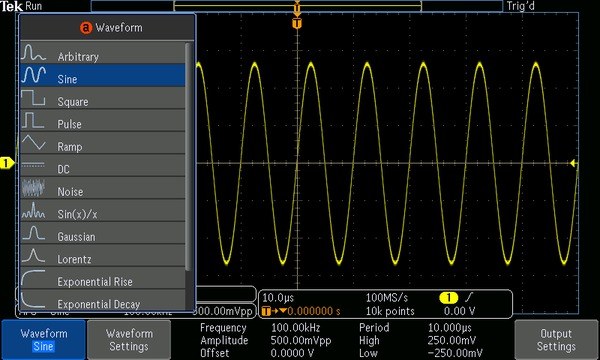

 | 08 · 함수 발생기 50 MHz 임의/함수 발생기 내장 (옵션) 사인·구형·펄스·램프·노이즈 등 13가지 기본 파형을 최대 50 MHz로 출력하고, 128k 포인트 임의 파형을 250 MS/s로 재생합니다. 측정한 파형을 그대로 임의 파형으로 옮겨 재현할 수 있습니다. |
MDO3014 주요 사양
| 아날로그 채널 | 4채널 (BNC, TekVPI 프로브 인터페이스) |
| 대역폭 | 100 MHz |
| 상승 시간 (계산값) | 4 ns |
| 대역폭 제한 필터 | 20 MHz |
| 샘플링 속도 | 2.5 GS/s (전 채널) |
| 레코드 길이 | 전 채널 10 Mpts |
| 수직 해상도 | 8비트 (Hi Res 모드에서 11비트) |
| 입력 감도 | 1 MΩ: 1 mV/div ~ 10 V/div, 50 Ω·75 Ω: 1 mV/div ~ 1 V/div |
| 입력 임피던스 | 1 MΩ ±1%, 50 Ω ±1%, 75 Ω ±1% |
| 최대 입력 전압 | 1 MΩ: 300 Vrms CAT II (피크 ±425 V 이하), 50 Ω·75 Ω: 5 Vrms (피크 ±20 V 이하) |
| DC 게인 정확도 | ±1.5% (5 mV/div 이상) |
| 시간축 범위 | 1 ns/div ~ 1000 s/div |
| 시간축 정확도 | ±10 ppm (1 ms 이상 간격) |
| 최대 파형 캡처 속도 | 235,000 파형/s 이상 (FastAcq), 50,000 파형/s 이상 (DPO 모드) |
| 트리거 | 에지, 시퀀스, 펄스 폭, 타임아웃, 런트, 로직, 셋업/홀드, 상승/하강 시간, 비디오, 병렬(디지털 옵션), 시리얼(옵션) |
| 측정·분석 | 자동 측정, 측정 통계, 커서, 파형 연산·FFT·고급 수식, 파형 히스토그램, Wave Inspector 검색 |
| 스펙트럼 분석기 | N형 입력 1개, 9 kHz ~ 100 MHz 기본 (옵션으로 3 GHz), 자동 피크 마커, 스펙트로그램, 채널 전력·ACPR·점유 대역폭 측정 |
| 디지털 채널 (옵션) | 16채널, 10 Mpts, MagniVu 121.2 ps 타이밍 분해능 (P6316 프로브) |
| 함수 발생기 (옵션) | 13가지 파형 + 임의 파형, 최대 50 MHz, 임의 파형 128k 포인트·250 MS/s |
| 시리얼 트리거·디코드 (옵션) | I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN·CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC 429, 오디오(I2S/LJ/RJ/TDM) |
| 디지털 전압계·주파수 카운터 | 4자리 전압, 5자리 주파수 측정 (제품 등록 시 무료) |
| 디스플레이 | 9인치(229 mm) 컬러, 800 × 480 (WVGA) |
| 인터페이스 | USB 2.0 호스트 2개(전면·후면), USB 2.0 디바이스(USBTMC), LAN 10/100, 비디오 출력(DB-15), Aux 출력, 켄싱턴 잠금 슬롯 |
| 원격 제어 | OpenChoice Desktop, IVI 드라이버, e*Scope 웹 제어, LXI |
| 전원 | 100 ~ 240 V ±10%, 50/60 Hz (115 V에서 400 Hz), 최대 120 W |
| 크기 (H × W × D) | 203.2 × 416.6 × 147.4 mm (랙 장착 시 5U) |
| 무게 | 4.2 kg |
| 사용 온도 | -10 ~ +55 ℃ |
옵션 안내
| 기능 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 스펙트럼 분석기 확장 | 스펙트럼 분석기 입력 주파수 범위를 3 GHz로 확장 |
| 디지털 채널(MSO) | 16채널 로직 분석기 추가 (P6316 프로브 포함) |
| 함수 발생기(AFG) | 50 MHz 임의/함수 발생기 추가 |
| 시리얼 분석 | 임베디드·컴퓨터·USB·자동차·항공·오디오 시리얼 트리거·분석 |
| 전력 분석 | 전력 품질, 스위칭 손실, 고조파, 리플, SOA 측정 |
| 한계/마스크 테스트 | 한계·마스크 합격/불합격 테스트 |
| 보안 | 통신 포트·펌웨어 업그레이드 잠금 |
| 함께 쓰기 좋은 프로브·액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| TPP0250 · TPP0500B · TPP1000 | 패시브 전압 프로브 (TekVPI) |
| TCP0030A · TCP0020 · TCP0150 | AC/DC 전류 프로브 (TekVPI) |
| TDP · THDP 시리즈 | 차동·고전압 차동 프로브 |
| TPA-N-VPI | N형-TekVPI 어댑터 (스펙트럼 분석기 입력에 TekVPI 프로브 연결) |
기본 구성품
| 기본 구성품 | TPP0250 250 MHz 10:1 패시브 프로브 4개(채널당 1개), N형-BNC 어댑터, 설치·안전 설명서, 문서 CD, 액세서리 백, 전원 코드, OpenChoice Desktop 소프트웨어, 교정 성적서 |
| 보증 | 3년 |
추가상품 및 자료
TPA-N-VPI 프로브 어댑터는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 기능 옵션(스펙트럼 3 GHz, 디지털 채널, 함수 발생기, 시리얼·전력 분석), 보증·교정 서비스, 프로브는 견적 문의 주시면 안내해 드립니다.
Tektronix 공식 제품 · 티엠웨이 (주문제작품 6주)
