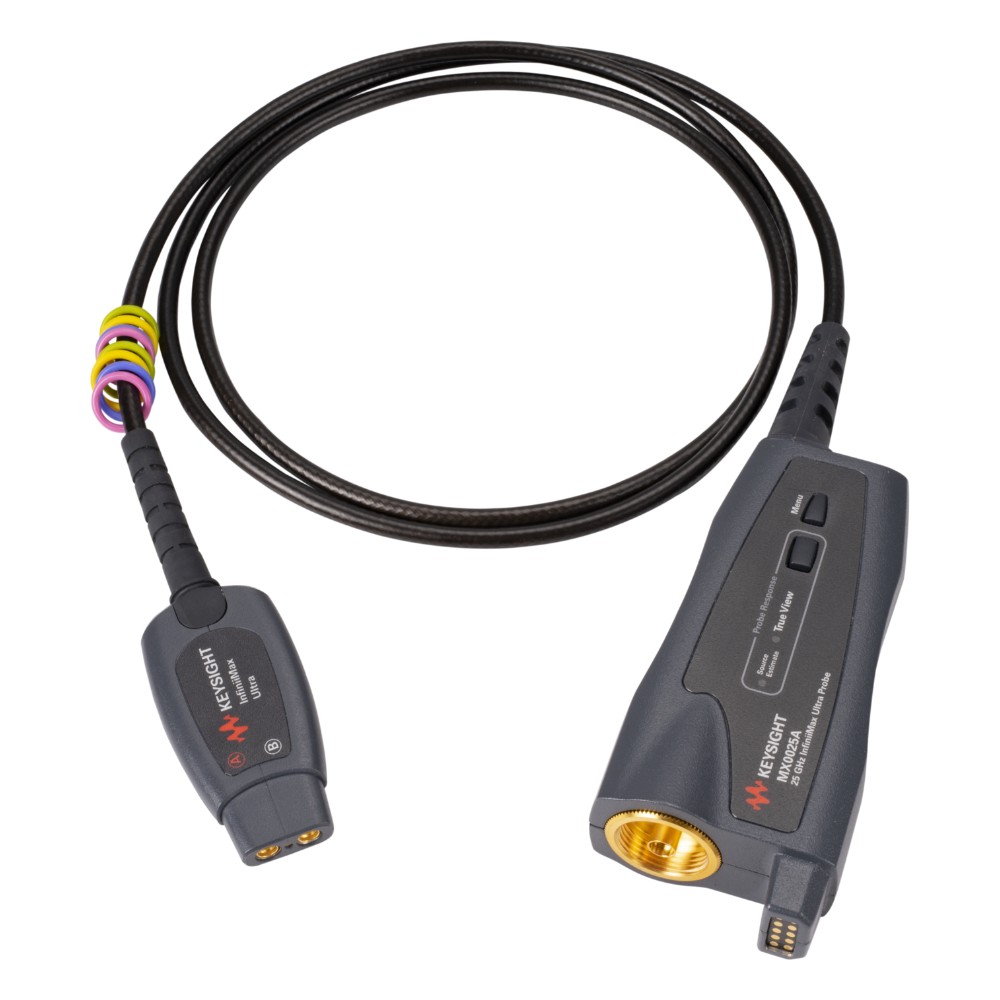

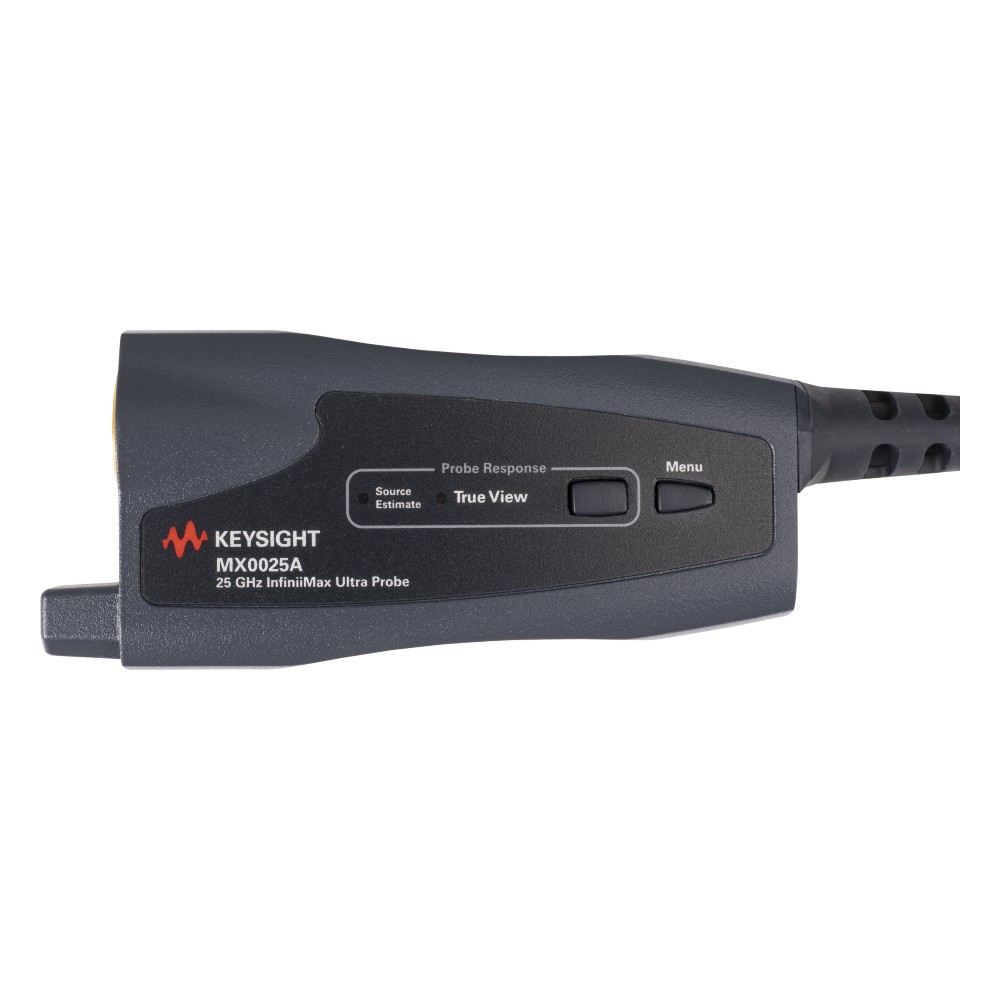

키사이트 MX0025A InfiniiMax 프로브 앰프
InfiniiMax Ultra 시리즈 · 키사이트 오실로스코프 프로브
MX0025A는 25 GHz 대역폭의 InfiniiMax Ultra 프로브 앰프로, RC 입력 구조로 가장 낮은 노이즈와 부하를 제공해 DDR·MIPI 등 고속 디지털 신호를 정확하게 측정합니다. 프로브 헤드 없이 앰프만 공급되므로 MX0100A 마이크로 헤드, MX0106A 솔더인, N2839A 브라우저 등 InfiniiMax RC 프로브 헤드를 함께 주문해야 합니다.
25 GHz 대역폭 | 최대 5.0 Vpp (±2.5 V, 7.6:1) 입력 다이내믹 레인지 | Rdiff 50 kΩ / Rse 25 kΩ DC 입력 저항 | AutoProbe II 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 68,036,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 61,850,909원 |
| 납기 | 주문생산품 4주 |
InfiniiMax Ultra 시리즈 모델 비교
| 모델 | 대역폭 | 입력 다이내믹 레인지 | 판매가 |
|---|---|---|---|
| MX0020A | 10 GHz | 최대 5.0 Vpp (±2.5 V, 7.6:1) | 27,007,000원 |
| MX0021A | 13 GHz | 최대 5.0 Vpp (±2.5 V, 7.6:1) | 35,686,000원 |
| MX0022A | 16 GHz | 최대 5.0 Vpp (±2.5 V, 7.6:1) | 48,663,000원 |
| MX0024A | 20 GHz | 최대 5.0 Vpp (±2.5 V, 7.6:1) | 56,732,000원 |
| MX0025A (이 상품) | 25 GHz | 최대 5.0 Vpp (±2.5 V, 7.6:1) | 68,036,000원 |
MX0025A의 특징
01 | 25 GHz 대역폭, 10 ~ 25 GHz 5개 모델로 구성된 InfiniiMax Ultra 시리즈 |
02 | RC 입력 임피던스 구조로 중대역에서 가장 높은 입력 임피던스, 저전력(고임피던스) 모드 신호 측정에 최적 |
03 | InfiniiMode로 한 번 연결해 차동·싱글엔드·공통 모드 신호를 측정 (지원 헤드 사용 시) |
04 | 1:1·4:1·7.6:1 감쇠 범위 자동 선택으로 낮은 노이즈와 넓은 입력 범위 동시 확보 |
05 | True View(Vout/Vin)와 Source Estimate(Vout/Vsource) 응답 보정 모드 선택 |
06 | 앰프별 고유 S-파라미터 내장으로 정밀한 DSP 보정 |
07 | 기존 InfiniiMax RC 프로브 헤드·액세서리와 호환 (별도 구매) |
주요 사양
| 대역폭 | 25 GHz (MX0100A 마이크로 프로브 헤드 조합 보증) |
| 상승 시간 | 17.4 ps (10 ~ 90%), 12.3 ps (20 ~ 80%), MX0100A 헤드 사용 시 |
| 헤드별 대역폭 (MX0025A 기준) | MX0100A 25 GHz, MX0106A 23 GHz, N2839A 21 GHz, MX0105A 20 GHz, N5425B+N5426A 18 GHz, N5381B 12 GHz (낮은 대역폭 앰프는 앰프 대역폭으로 제한) |
| 입력 커패시턴스 | MX0100A Cdiff 170 fF / Cse 260 fF, MX0106A Cdiff 170 fF / Cse 290 fF, N2839A Cdiff 205 fF / Cse 340 fF |
| DC 입력 저항 | Rdiff 50 kΩ ±2%, Rse 25 kΩ ±2% (25 kΩ 헤드), MX0105A SMA 헤드는 50 Ω (Vterm 종단) |
| 입력 전압 범위 | 0.6 Vpp ±0.3 V (1:1), 2.5 Vpp ±1.25 V (4:1), 5.0 Vpp ±2.5 V (7.6:1) |
| 입력 공통 모드 범위 | ±8 V (DC ~ 100 Hz), ±0.5 V @1:1 / ±4 V @4:1 (100 Hz 초과) |
| DC 감쇠비 | 1:1, 4:1, 7.6:1 (V/div 설정에 따라 자동 선택) |
| 최대 신호 슬루율 | 싱글엔드 25 V/ns, 차동 40 V/ns |
| 오프셋 범위 / 정확도 | ±16 V (싱글엔드 측정 시) / 3% 미만 |
| 입력 환산 노이즈 밀도 | 25.0 nV/√Hz @1:1, 39.7 nV/√Hz @4:1, 45.0 nV/√Hz @7.6:1 |
| 입력 환산 노이즈 | 3.95 mVrms (1:1, 25 GHz), 6.28 mVrms (4:1), 7.10 mVrms (7.6:1) |
| 전파 지연 / 최대 비파괴 입력 전압 | 약 6.1 ns / 30 V peak (메인 절연) |
| 인터페이스 / 호환 오실로스코프 | AutoProbe II / Infiniium UXR(3.5 mm)·V·Z·Q·90000X 직접 연결, UXR 1 mm·1.85 mm 및 XR8은 N2852A 어댑터 필요 (SW 6.70 이상, UXR 11.20 이상) |
| 동작 환경 / 무게 | 5 ~ 40 °C, 최대 습도 95% (40 °C, 비응결), 최대 고도 4,600 m / 0.8 kg |
| 구성 | 프로브 앰프 단품 (프로브 헤드 별도 주문) |
※ 사양은 키사이트 자료(3121-1293) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N5381B InfiniiMax 차동 솔더인 프로브 헤드 및 액세서리 (12 GHz) |
| N5425B InfiniiMax 차동 ZIF 프로브 헤드 (18 GHz) |
| N5426A InfiniiMax ZIF 팁 (10개) |
| N2839A InfiniiMax II 브라우저 헤드 (21 GHz) |
| MX0105A InfiniiMax 차동 SMA 프로브 헤드 (20 GHz) |
| N2851A QuickTip 프로브 헤드 (InfiniiMax I/II용), 13 GHz |
| MX0100A-001 마이크로 프로브 헤드 5개 세트, 25 GHz (InfiniiMode 지원, −55 ~ +150 °C) |
| N2852A AutoProbe II → AutoProbe III 인터페이스 어댑터 (UXR 1 mm·1.85 mm 모델용) |
| MX0104A 성능 검증·디스큐 픽스처, 40 GHz (13 GHz 초과 프로브용) |
| MX0100A-002 마이크로 프로브 헤드 25개 세트, 25 GHz |
| MX0100A-003 마이크로 프로브 헤드 50개 세트, 25 GHz |
| MX0102A 솔더링 툴 키트 |
| MX0103A 불릿 어댑터, 25 GHz |
| MX0106A 차동 솔더인 프로브 헤드, 23 GHz (InfiniiMode 지원, −55 ~ +150 °C) |
| MX0104A-001 MX0104A용 고정식 프로브 홀더(플라스틱 스탠드) |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
