KEYSIGHT · INFINIIMAX PROBE
키사이트 1168B InfiniiMax 프로브 앰프
InfiniiMax II 시리즈 · 키사이트 오실로스코프 프로브
1168B는 >10 GHz 대역폭의 InfiniiMax II 프로브 앰프로, 낮은 노이즈와 평탄한 주파수 응답으로 차동·솔더인·브라우저·SMA 연결에서 고속 신호를 측정합니다. 프로브 헤드 없이 앰프만 공급되므로 N5381B 솔더인, N2839A 브라우저, N5425B ZIF 등 프로브 헤드를 1개 이상 함께 주문해야 합니다.
10 GHz 대역폭 | 3.3 Vpp (±1.65 V) 입력 다이내믹 레인지 | 34 ps (20 ~ 80%) 상승 시간 (20 ~ 80%) | AutoProbe I 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 30,008,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 27,280,000원 |
| 납기 | 주문생산품 3주 |
InfiniiMax II 시리즈 모델 비교
| 모델 | 대역폭 | 입력 다이내믹 레인지 | 판매가 |
|---|---|---|---|
| 1168B (이 상품) | 10 GHz | 3.3 Vpp (±1.65 V) | 30,008,000원 |
| 1169B | 12 GHz | 3.3 Vpp (±1.65 V) | 37,439,000원 |
1168B의 특징
01 | 실시간 대역폭 >10 GHz, 차동·싱글엔드 측정 지원 |
02 | Cdiff 0.21 pF / Cse 0.35 pF의 낮은 입력 커패시턴스 (N5381B 솔더인 헤드 기준) |
03 | 2.5 mVrms의 낮은 입력 환산 노이즈 |
04 | 3.3 Vpp 다이내믹 레인지, ±16 V 오프셋 범위 |
05 | 업계에서 가장 다양한 차동 프로브 헤드 지원 (MX0100A·N5381B·N2839A·N5425B·N2851A 등, 별도 구매) |
06 | InfiniiMax I/II용 RC 프로브 헤드와 공용으로 사용 가능 |
07 | AutoProbe I 인터페이스, UXR(3.5 mm)·V·Z·Q·90000X는 N5442A 어댑터로 사용 |
08 | 1168A/1169A와 폼·핏·기능·성능이 100% 호환되는 RoHS 버전 |
주요 사양
| 대역폭 | >10 GHz |
| 상승/하강 시간 (프로브 단독) | 34 ps (20 ~ 80%), 48 ps (10 ~ 90%) |
| 상승 시간 (오실로스코프 위상 보정 시) | 90804A 위상 보정 시 38 ps (20 ~ 80%), 54 ps (10 ~ 90%) |
| 시스템 대역폭 (−3 dB) | 90804A 사용 시 8 GHz |
| 입력 커패시턴스 | Cdiff 0.21 pF, Cse 0.35 pF (Cm 0.09 pF, Cg 0.26 pF, 솔더인 차동 헤드 기준) |
| 입력 저항 | 차동 50 kΩ ±2%, 싱글엔드 25 kΩ ±2% |
| 입력 다이내믹 레인지 | 3.3 Vpp (±1.65 V) |
| 입력 공통 모드 범위 | ±6.75 V (DC ~ 100 Hz), ±1.25 V (100 Hz 초과) |
| 최대 신호 슬루율 | 싱글엔드 25 V/ns, 차동 40 V/ns |
| DC 감쇠비 / 제로 오프셋 오차 | 3.45:1 / ±1.5 mV (입력 환산) |
| 오프셋 범위 / 정확도 | ±16.0 V (싱글엔드 측정 시) / 설정값의 ±1% 미만 |
| 입력 환산 노이즈 | 2.5 mVrms (프로브 단독) |
| 전파 지연 | 약 6 ns (디스큐 가능) |
| 최대 입력 전압 / ESD 내성 | 30 V peak (메인 절연) / 8 kV 초과 (100 pF, 300 Ω HBM) |
| 동작 온도 | 5 ~ 40 °C (비동작 0 ~ 70 °C) |
| 인터페이스 / 호환 오실로스코프 | AutoProbe I / Infiniium MXR·EXR·S·9000·90000A, InfiniiVision 3000A·3000T·4000·6000 X, UXR(3.5 mm)·V·Z·Q·90000X (N5442A 어댑터 필요) |
※ 사양은 키사이트 자료(5968-7141) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.

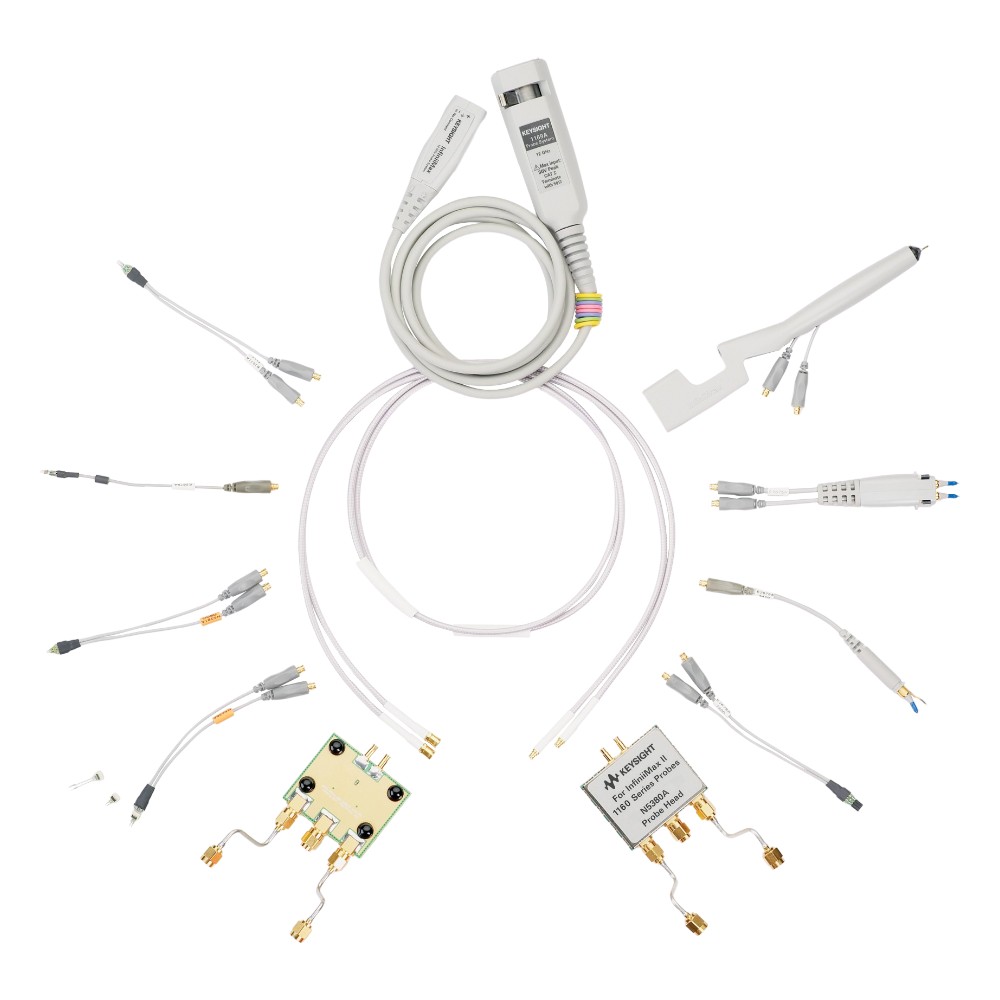

옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| E2655C 프로브 디스큐·성능 검증 키트 |
| N2787A 3D 프로브 포지셔너 |
| N5381B InfiniiMax 차동 솔더인 프로브 헤드 및 액세서리 (12 GHz) |
| N5425B InfiniiMax 차동 ZIF 프로브 헤드 (18 GHz) |
| N5426A InfiniiMax ZIF 팁 (10개) |
| N2839A InfiniiMax II 브라우저 헤드 (21 GHz) |
| E2669B InfiniiMax I 차동/싱글엔드 측정용 커넥티비티 키트 (차동 브라우저 1, 솔더인 차동 헤드 4, 소켓 차동 헤드 2) |
| E2677B 차동 솔더인 프로브 헤드, 12 GHz (댐핑 저항 포함) |
| E2678B 차동/싱글엔드 소켓형 프로브 헤드, 12 GHz |
| N2851A QuickTip 프로브 헤드 (InfiniiMax I/II용), 13 GHz |
| N2849A QuickTip 교체 팁 |
| MX0100A-001 마이크로 프로브 헤드 5개 세트, 25 GHz (InfiniiMode 지원, −55 ~ +150 °C) |
| N2837A N2839A 브라우저 헤드 교체 팁 키트 |
| N5451A 롱 와이어 ZIF 팁 키트 (7 mm·11 mm), N5425B용 |
| N2884A ZIF 파인 와이어 팁 (웨이퍼 프로빙용), 12 GHz |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
