KEYSIGHT · INFINIIMAX PROBE
키사이트 1132B InfiniiMax 프로브 앰프
InfiniiMax I 시리즈 · 키사이트 오실로스코프 프로브

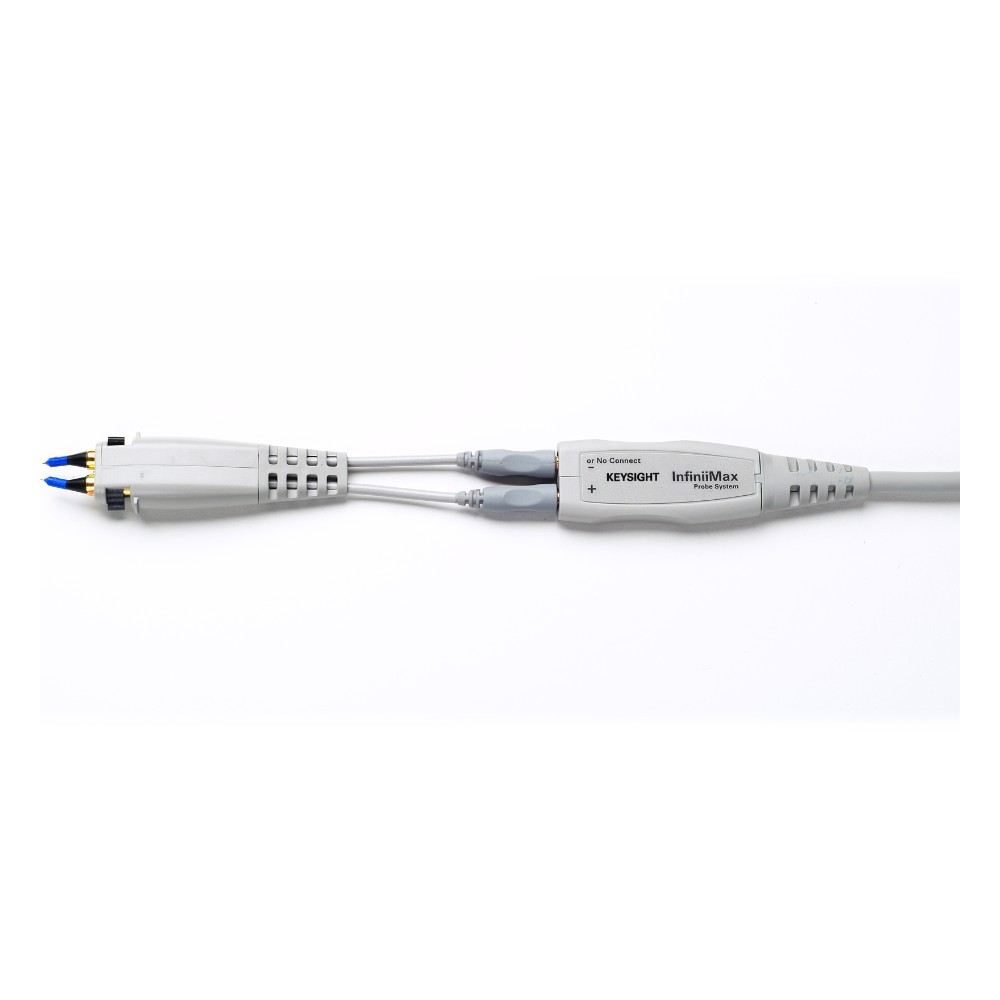

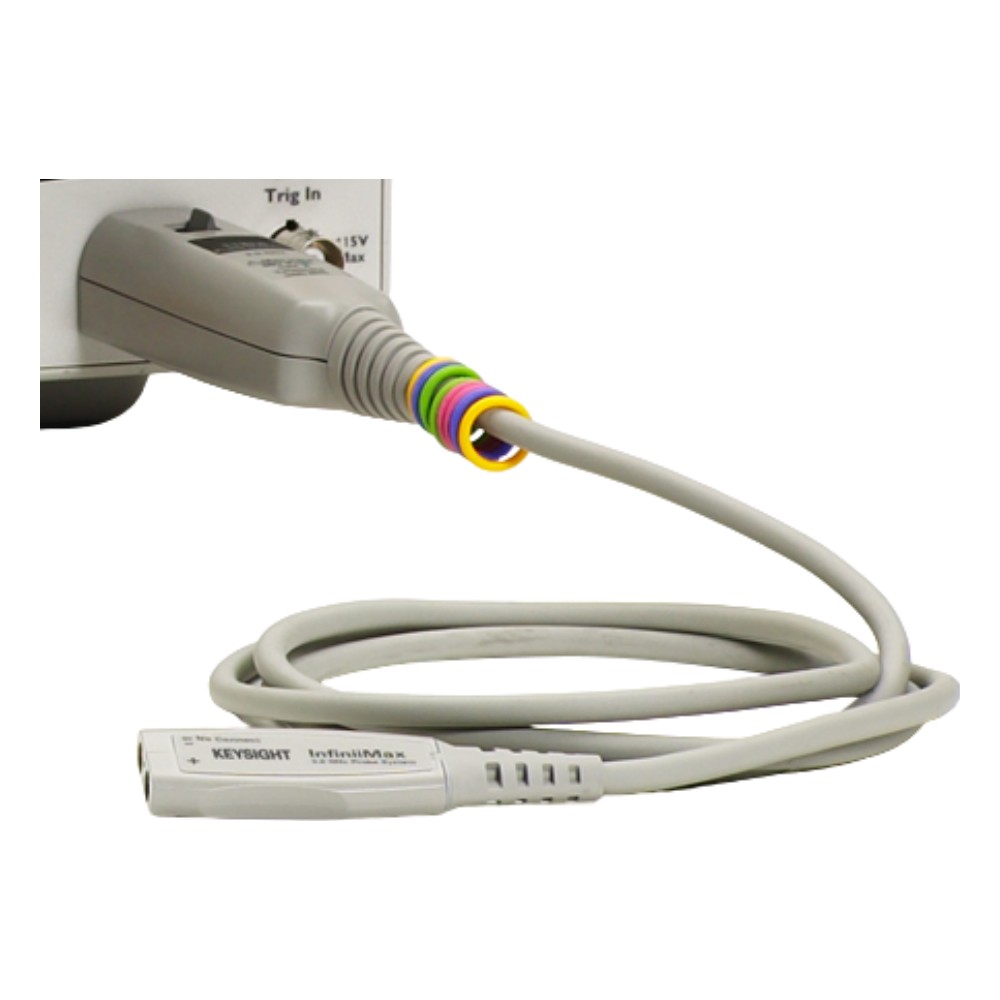

1132B는 5 GHz 대역폭의 InfiniiMax I 차동 프로브 앰프로, 낮은 입력 커패시턴스와 평탄한 주파수 응답으로 고속 차동·싱글엔드 신호를 정확하게 측정합니다. 프로브 헤드 없이 앰프만 공급되므로 브라우저·솔더인·소켓형 헤드 또는 커넥티비티 키트를 1개 이상 함께 주문해야 합니다.
5 GHz 대역폭 | ±2.5 V (5 Vpp) 입력 다이내믹 레인지 | 86 ps 상승/하강 시간 (10 ~ 90%) | AutoProbe I 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 19,851,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 18,046,364원 |
| 납기 | 주문생산품 3주 |
InfiniiMax I 시리즈 모델 비교
| 모델 | 대역폭 | 입력 다이내믹 레인지 | 판매가 |
|---|---|---|---|
| 1130B | 1.5 GHz | ±2.5 V (5 Vpp) | 13,155,000원 |
| 1131B | 3.5 GHz | ±2.5 V (5 Vpp) | 15,974,000원 |
| 1132B (이 상품) | 5 GHz | ±2.5 V (5 Vpp) | 19,851,000원 |
| 1134B | 7 GHz | ±2.5 V (5 Vpp) | 24,019,000원 |
1132B의 특징
01 | 프로브 대역폭 5 GHz, 차동·싱글엔드 측정을 하나의 앰프로 지원 |
02 | Cdiff 0.27 pF / Cse 0.44 pF의 낮은 입력 커패시턴스로 회로 부하 최소화 |
03 | 특허받은 저항형 프로브 팁 기술로 우수한 신호 충실도 |
04 | ±2.5 V 다이내믹 레인지와 ±12 V 오프셋 범위 |
05 | 브라우저·솔더인·소켓형·ZIF·QuickTip 등 다양한 InfiniiMax RC 프로브 헤드와 호환 (별도 구매) |
06 | AutoProbe I 인터페이스로 InfiniiVision·Infiniium 오실로스코프에 직접 연결, UXR·V·Z·Q·90000X는 N5442A 어댑터로 사용 |
07 | 기존 A 모델(1130A ~ 1134A)과 폼·핏·기능·성능이 100% 호환되는 RoHS 버전 |
주요 사양
| 프로브 대역폭 | 5 GHz |
| 상승/하강 시간 (10 ~ 90%) | 86 ps |
| 시스템 대역폭 (−3 dB) | DSO/DSA90404A, DSO/MSO9404A 사용 시 4 GHz |
| 입력 커패시턴스 | Cdiff 0.27 pF, Cse 0.44 pF (Cm 0.1 pF, Cg 0.34 pF, 솔더인 차동 헤드 기준) |
| 입력 저항 | 차동 50 kΩ ±2%, 싱글엔드 25 kΩ ±2% |
| 입력 다이내믹 레인지 | ±2.5 V |
| 입력 공통 모드 범위 | ±6.75 V (DC ~ 100 Hz), ±1.25 V (100 Hz 초과) |
| 최대 신호 슬루율 | 싱글엔드 18 V/ns, 차동 30 V/ns |
| DC 감쇠비 | 10:1 (교정 전 ±3%, 오실로스코프 교정 후 ±1%) |
| 오프셋 범위 | ±12.0 V (싱글엔드 측정 시) |
| 입력 환산 노이즈 | 3.0 mVrms |
| 전파 지연 | 약 6 ns (디스큐 가능) |
| 최대 입력 전압 / ESD 내성 | 30 Vpeak (메인 절연) / 8 kV 초과 (100 pF, 300 Ω HBM) |
| 동작 온도 (앰프) | 5 ~ 40 °C |
| 인터페이스 / 호환 오실로스코프 | AutoProbe I / InfiniiVision 3000A·3000T·4000·6000 X, Infiniium MXR·EXR·S·9000·90000A, UXR(3.5 mm)·V·Z·Q·90000X (N5442A 어댑터 필요) |
| 구성 | 프로브 앰프 단품 (프로브 헤드·커넥티비티 키트 별도 주문) |
※ 사양은 키사이트 자료(5968-7141) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| E2655C 프로브 디스큐·성능 검증 키트 |
| N2787A 3D 프로브 포지셔너 |
| N5381B InfiniiMax 차동 솔더인 프로브 헤드 및 액세서리 (12 GHz) |
| N5425B InfiniiMax 차동 ZIF 프로브 헤드 (18 GHz) |
| N5426A InfiniiMax ZIF 팁 (10개) |
| E2676B InfiniiMax 싱글엔드 브라우저 프로브 헤드 (6 GHz) |
| E2669B InfiniiMax I 차동/싱글엔드 측정용 커넥티비티 키트 (차동 브라우저 1, 솔더인 차동 헤드 4, 소켓 차동 헤드 2) |
| E2668B InfiniiMax I 싱글엔드 측정용 커넥티비티 키트 (싱글엔드 브라우저·솔더인·소켓 헤드 포함) |
| E2675B 차동 브라우저 프로브 헤드, 6 GHz (교체 팁 20개·핸들 포함) |
| E2677B 차동 솔더인 프로브 헤드, 12 GHz (댐핑 저항 포함) |
| E2678B 차동/싱글엔드 소켓형 프로브 헤드, 12 GHz |
| E2679B 싱글엔드 솔더인 프로브 헤드, 6 GHz |
| N2851A QuickTip 프로브 헤드 (InfiniiMax I/II용), 13 GHz |
| N2849A QuickTip 교체 팁 |
| MX0100A-001 마이크로 프로브 헤드 5개 세트, 25 GHz (InfiniiMode 지원, −55 ~ +150 °C) |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
