KEYSIGHT · POWER RAIL PROBE

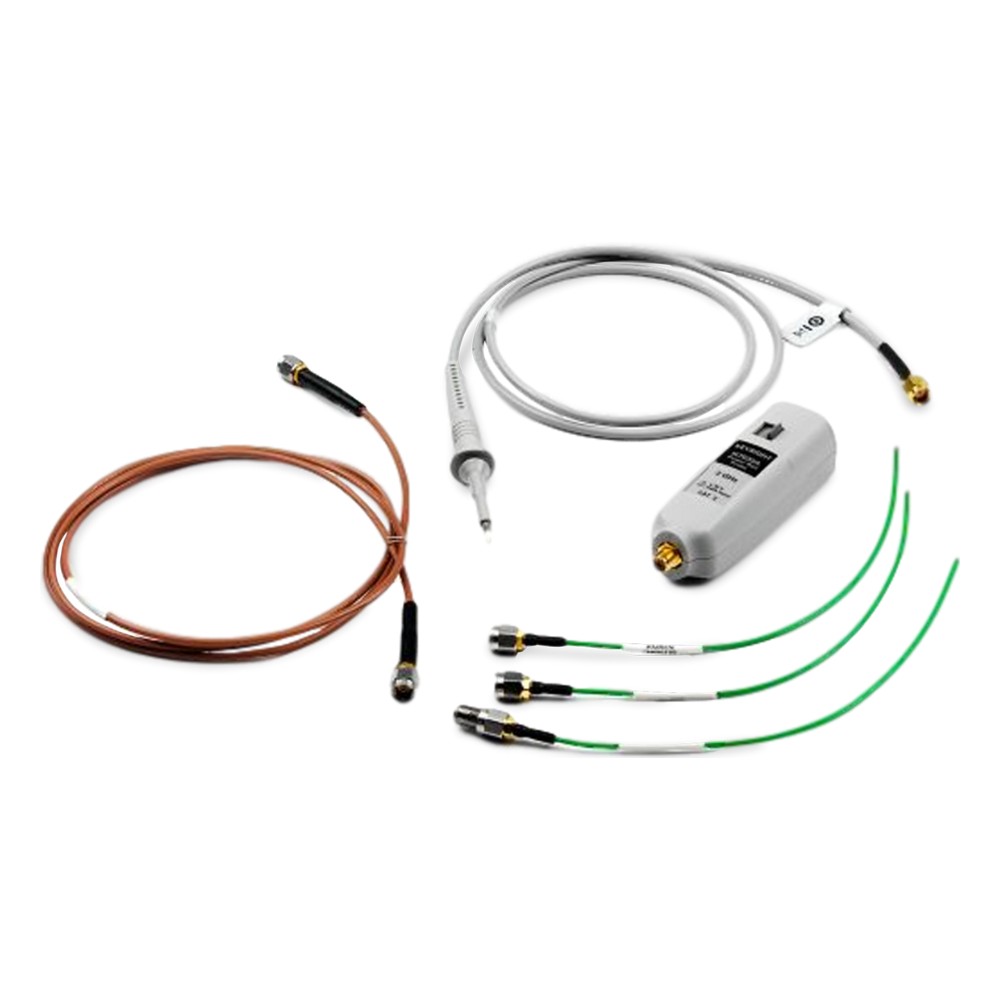

키사이트 N7020A 파워 레일 프로브
N7020A 시리즈 · 키사이트 오실로스코프 프로브
N7020A 파워 레일 프로브는 2 GHz 대역폭, 1.1:1 감쇠비, ±24 V 오프셋 범위와 50 kΩ DC 입력 임피던스로 DC 전원 레일의 리플·노이즈·과도 현상을 낮은 노이즈로 측정합니다. AutoProbe I 인터페이스 50 Ω 입력 오실로스코프에서 전원과 제어를 받으며, D9010POWA 파워 인테그리티 분석 소프트웨어와 함께 사용하면 PSIJ·SSN 분석이 가능합니다.
2 GHz 대역폭 | ±24 V 오프셋 범위 | 50 kΩ ±2% DC 입력 임피던스 | 1.1:1 감쇠비 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 8,770,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 7,972,727원 |
| 납기 | 주문생산품 3주 |
N7020A 시리즈 모델 비교
| 모델 | 대역폭 | 오프셋 범위 | 판매가 |
|---|---|---|---|
| N7020A (이 상품) | 2 GHz | ±24 V | 8,770,000원 |
| N7024A | 6 GHz | ±15 V | 22,211,000원 |
N7020A의 특징
01 | 1.1:1 저감쇠비로 오실로스코프 노이즈 증가를 약 10% 수준으로 억제 |
02 | ±24 V 오프셋으로 DC 레일을 화면 중앙에 두고 미세 리플까지 확대 관측 |
03 | 50 kΩ DC 입력 임피던스로 전원 레일 부하 최소화 |
04 | 2 GHz 대역폭으로 클록·데이터에 영향을 주는 고속 과도 현상 포착 |
05 | AC·DC 성분을 함께 통과시켜 DC 드리프트·전원 압축까지 측정 |
06 | N7021A 피그테일, N7022A 메인 케이블, N7023A 브라우저 기본 제공 |
07 | D9010POWA 파워 인테그리티 분석 앱과 연동해 PSIJ·SSN 영향 분석 |
주요 사양
| 대역폭 (−3 dB) | 2 GHz (N7022A 메인 케이블, N7021A 피그테일, N7032A 브라우저 사용 시), 350 MHz (N7023A 브라우저, 접지 스프링 사용 시) |
| 감쇠비 | 1.1:1 |
| 오프셋 범위 | ±24 V |
| 액티브 신호 범위 | ±850 mV (오프셋 전압 기준) |
| 최대 입력 전압 (비파괴) | ±30 V 피크 |
| DC 입력 임피던스 | 50 kΩ ±2% |
| 프로브 노이즈 (2 GHz) | 연결된 오실로스코프 노이즈 대비 10% 증가 |
| 출력 종단 | 50 Ω 오실로스코프 입력 |
| 프로브 형식 | 싱글엔드 |
| 케이블 길이 | N7022A 메인 케이블 48" (1.2 m), N7021A 피그테일 8", N7023A 브라우저 45" |
| 인터페이스 | AutoProbe I (오실로스코프에서 전원·제어 공급), 오실로스코프당 최대 4개 |
| 호환 오실로스코프 | InfiniiVision 3000A·3000T·4000·6000 X 시리즈, Infiniium EXR·MXR·S·9000 시리즈 |
| 동작 온도 | −40 ~ +85 °C (메인·피그테일 케이블), −10 ~ +55 °C (프로브 포드·브라우저) |
| 기본 구성품 | N7021A 동축 피그테일 프로브 헤드 (3개), N7022A 메인 케이블, N7023A 브라우저 (브라우저 액세서리 포함) |
| 별매 호환 액세서리 | N7032A·N7033A 브라우저, 1250-4403 회전 어댑터 |
※ 사양은 키사이트 자료(5992-0141) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N4829A 프로브 팁 키트 (경질·스프링 팁 각 10개) |
| N7021A 파워 레일 프로브용 동축 피그테일 프로브 헤드 (3개 세트, 교체·추가용) |
| N7022A 파워 레일 프로브용 메인 케이블 1.2 m (교체용) |
| N7023A 파워 레일 프로브 브라우저 키트 (350 MHz, 1:1, 액세서리 포함) |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
