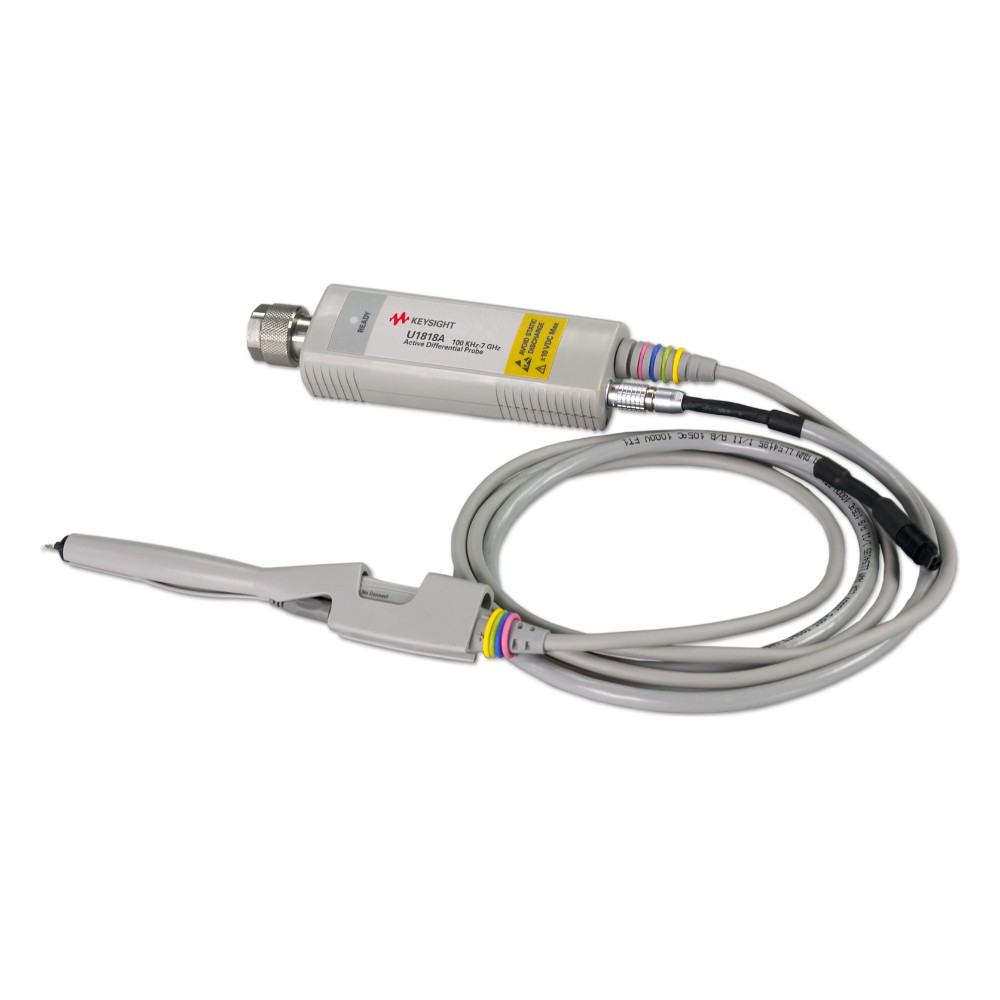

키사이트 U1818A RF 액티브 차동 프로브
U1818 시리즈 · 키사이트 오실로스코프 프로브
U1818A는 100 kHz ~ 7 GHz에서 높은 차동 입력 임피던스를 제공하는 액티브 차동 프로브로, 키사이트 네트워크·스펙트럼·신호원 분석기와 오실로스코프 등 50 Ω 입력 계측기에 연결해 RF/마이크로웨이브 및 고속 디지털 회로의 인서킷 측정에 사용합니다. ±1.5 dB의 평탄한 주파수 응답과 낮은 노이즈 플로어를 가지며, InfiniiMax 프로브 헤드(솔더인·브라우저·ZIF·SMA)를 교체해 다양한 접속 환경에 대응합니다.
100 kHz ~ 7 GHz 대역폭 | ±10 V 최대 DC 입력 전압 | −10 dB (공칭) 프로브 감쇠 (N5381A 헤드 기준) | N형 (m), 50 Ω 출력 커넥터 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 16,021,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 14,564,545원 |
| 납기 | 주문생산품 4주 |
U1818 시리즈 모델 비교
| 모델 | 대역폭 | 최대 DC 입력 전압 | 판매가 |
|---|---|---|---|
| U1818A (이 상품) | 100 kHz ~ 7 GHz | ±10 V | 16,021,000원 |
| U1818B | 100 kHz ~ 12 GHz | ±10 V | 27,684,000원 |
U1818A의 특징
01 | 100 kHz ~ 7 GHz 광대역, ±1.5 dB의 평탄한 주파수 응답 |
02 | 네트워크 분석기로 인서킷 삽입 손실·스텝 응답(시간 영역 변환) 측정 |
03 | 스펙트럼 분석기로 단계별 전력·고조파를 측정하는 RF 트러블슈팅 |
04 | 신호원 분석기로 위상 잡음·지터를 수 fs 수준까지 측정 |
05 | 노이즈 스펙트럼 밀도 −145 dBm/Hz 미만 (1 ~ 7 GHz)의 낮은 노이즈 플로어 |
06 | InfiniiMax 솔더인·브라우저·ZIF·SMA 프로브 헤드 교체 사용 |
07 | RF 계측기 프로브 전원 포트 또는 벤치형 전원 공급기로 바이어스 공급 |
08 | 극한 온도 연장 케이블·인라인 감쇠기·DC 블로킹 커패시터·프로브 포지셔너 등 액세서리 호환 |
주요 사양
| 대역폭 | 100 kHz ~ 7 GHz (100 kHz 기준 3 dB 정규화) |
| 최대 CW 입력 전력 | 16 dBm (N5381A·N5382A·N5425A 헤드), 14 dBm (N5380A 헤드) |
| 최대 DC 입력 전압 | ±10 V |
| 입력 임피던스 (1 MHz) | 차동 50 kΩ, 싱글엔드 25 kΩ |
| 차동 / 싱글엔드 모드 용량 | 0.21 pF / 0.35 pF (N5381A), 0.33 pF / 0.53 pF (N5382A·N5425A) |
| 공칭 프로브 감쇠 | −10 dB (N5381A·N5382A·N5425A), −6.9 dB (N5380A) |
| 출력 임피던스 / 출력 반사 손실 | 50 Ω 공칭 / 100 kHz ~ 7 GHz: ≤ −13 dB |
| 동상 제거 | 2 GHz 미만 35 dB, 2 GHz 이상 30 dB 미만 (헤드에 따라 다름) |
| 노이즈 스펙트럼 밀도 | 10 MHz ~ 1 GHz: −130 dBm/Hz 미만, 1 ~ 7 GHz: −145 dBm/Hz 미만 |
| 잡음 지수 | 10 MHz ~ 1 GHz: 44 dB 미만, 1 ~ 7 GHz: 29 dB 미만 |
| 고조파 왜곡 / P1dB | +10 dBm 입력, 5 GHz 미만에서 −40 dBc 미만 / 입력 10 dBm 초과 (7 GHz 미만) |
| 위상 잡음 (+5 dBm 입력) | 2 GHz 반송파, 1 MHz 오프셋에서 −140 dBc/Hz 미만 |
| DC 바이어스 | +15 V (142 mA), −12.6 V (12 mA), 계측기 프로브 전원 포트 또는 벤치 전원 (권장 E3620A) |
| 출력 커넥터 / 무게 | N형 (m) / 0.170 kg |
| 동작 환경 | 0 ~ +55 °C, 고도 4,572 m 미만, ESD 8 kV (접촉)·15 kV (기중) |
| 기본 구성 | 보호 케이스 포함 출하, 프로브 헤드 별매 |
※ 사양은 키사이트 자료(5990-4148) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
