KEYSIGHT · DIFFERENTIAL PROBE

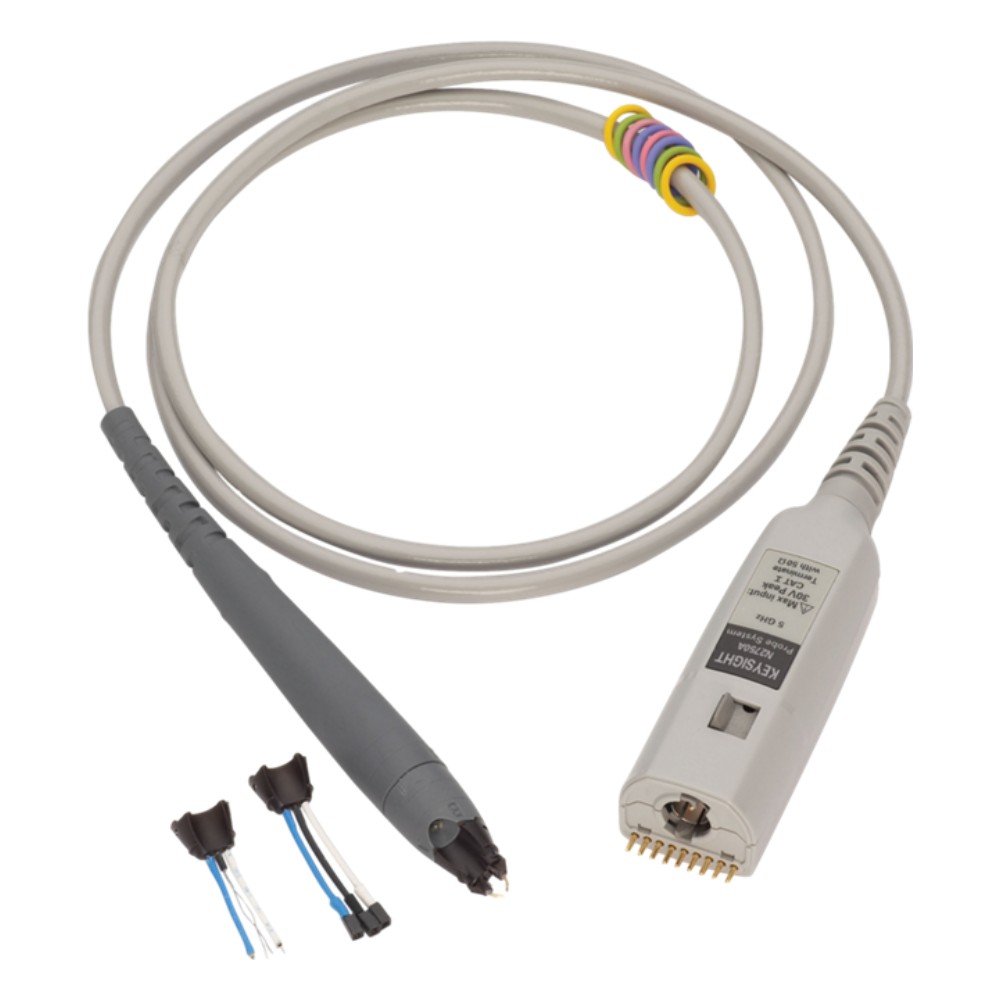

키사이트 N2750A 액티브 차동 프로브
N2750A 시리즈 · 키사이트 오실로스코프 프로브
N2750A는 대역폭 1.5 GHz의 InfiniiMode 차동 액티브 프로브로, 하나의 프로브 팁으로 차동·싱글엔드(A, B)·동상 신호를 재연결 없이 전환 측정할 수 있습니다. 2:1 / 10:1 자동 감쇠비, 200 kΩ 입력 저항과 700 fF 입력 용량, ±15 V 오프셋 범위를 갖추고 AutoProbe 인터페이스로 오실로스코프에서 전원을 공급받습니다.
1.5 GHz 대역폭 | ±5 V (10 Vpp) 최대 차동 입력 전압 | 200 kΩ ∥ 700 fF 입력 임피던스 (차동) | 233 ps 상승 시간 (10 ~ 90%) |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 9,333,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 8,484,545원 |
| 납기 | 주문생산품 3주 |
N2750A 시리즈 모델 비교
| 모델 | 대역폭 | 최대 차동 입력 전압 | 판매가 |
|---|---|---|---|
| N2750A (이 상품) | 1.5 GHz | ±5 V (10 Vpp) | 9,333,000원 |
| N2751A | 3.5 GHz | ±5 V (10 Vpp) | 13,363,000원 |
| N2752A | 6 GHz (typ. 7 GHz) | ±5 V (10 Vpp) | 17,385,000원 |
N2750A의 특징
01 | 대역폭 1.5 GHz, 프로브 상승 시간 233 ps |
02 | InfiniiMode: A−B(차동), A−접지, B−접지, (A+B)/2(동상) 4가지 모드를 팁 재연결 없이 전환 |
03 | 입력 신호 크기에 따라 2:1 / 10:1 감쇠비 자동 설정, 10 Vpp 입력 다이내믹 레인지 |
04 | ±15 V 오프셋 범위와 1 MHz에서 CMRR > 60 dB |
05 | 200 kΩ(차동) / 100 kΩ(싱글엔드) 입력 저항과 700 fF 입력 용량으로 낮은 부하 |
06 | 프로브 본체 버튼으로 RUN/STOP·싱글·오토스케일 등 오실로스코프 기능 제어 |
07 | 측정 지점을 비추는 LED 헤드라이트 내장 |
08 | 솔더인·소켓·브라우저 팁 각 2개 기본 제공, AutoProbe로 전원 공급 및 자동 인식 |
주요 사양
| 대역폭 (−3 dB) | 1.5 GHz (보증 사양, 2:1) |
| 프로브 상승 시간 (10 ~ 90%) | 233 ps |
| 시스템 대역폭 | 1 GHz (1 GHz InfiniiVision/Infiniium) |
| 팁별 최대 대역폭 | 최대 1.5 GHz (브라우저·솔더·소켓 팁) |
| 감쇠비 (DC) | 2:1 / 10:1 (자동 설정) |
| 입력 다이내믹 레인지 | ±1 V, 2 Vpp (2:1) / ±5 V, 10 Vpp (10:1), mains isolated |
| 입력 저항 (DC) | 200 kΩ ±2% (차동), 100 kΩ ±2% (싱글엔드), 50 kΩ ±2% (동상) |
| 입력 용량 | 700 fF (브라우저 팁) |
| 입력 동상 범위 / 오프셋 범위 | ±15 V (DC ~ 100 Hz), ±2.5 V (100 Hz 초과) / ±15 V |
| 최대 비파괴 입력 전압 | ±30 V (DC + 피크 AC), mains isolated |
| 입력 환산 노이즈 | 2.5 mVrms (2:1), 7 mVrms (10:1) |
| 최대 슬루 레이트 / 전파 지연 | 30 V/ns (차동, 10x), 15 V/ns (싱글엔드, 10x) / 6.85 ns |
| 오실로스코프 인터페이스 / 케이블 | AutoProbe (50 Ω 출력) / 1.3 m, 무게 100 g |
| 권장 오실로스코프 | InfiniiVision 3000 X (SW 2.2 이상)·4000 X (3.01 이상)·6000 X (6.0 이상), Infiniium 9000 (3.5 이상)·S 시리즈 (5.0 이상), Infiniium 90000X/Q는 N5442A 어댑터 사용 |
| 동작 환경 | 0 ~ +40 °C, 최대 95% RH (40 °C, 비응결), 고도 4,600 m |
| 기본 구성품 | InfiniiMode 솔더인 팁 2, InfiniiMode 소켓 팁 2, 차동 브라우저 팁 2, 액세서리 구성 카드 |
※ 사양은 키사이트 자료(5991-0560) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| E2655C 프로브 디스큐·성능 검증 키트 |
| N2787A 3D 프로브 포지셔너 |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
