KEYSIGHT · HIGH VOLTAGE DIFFERENTIAL PROBE

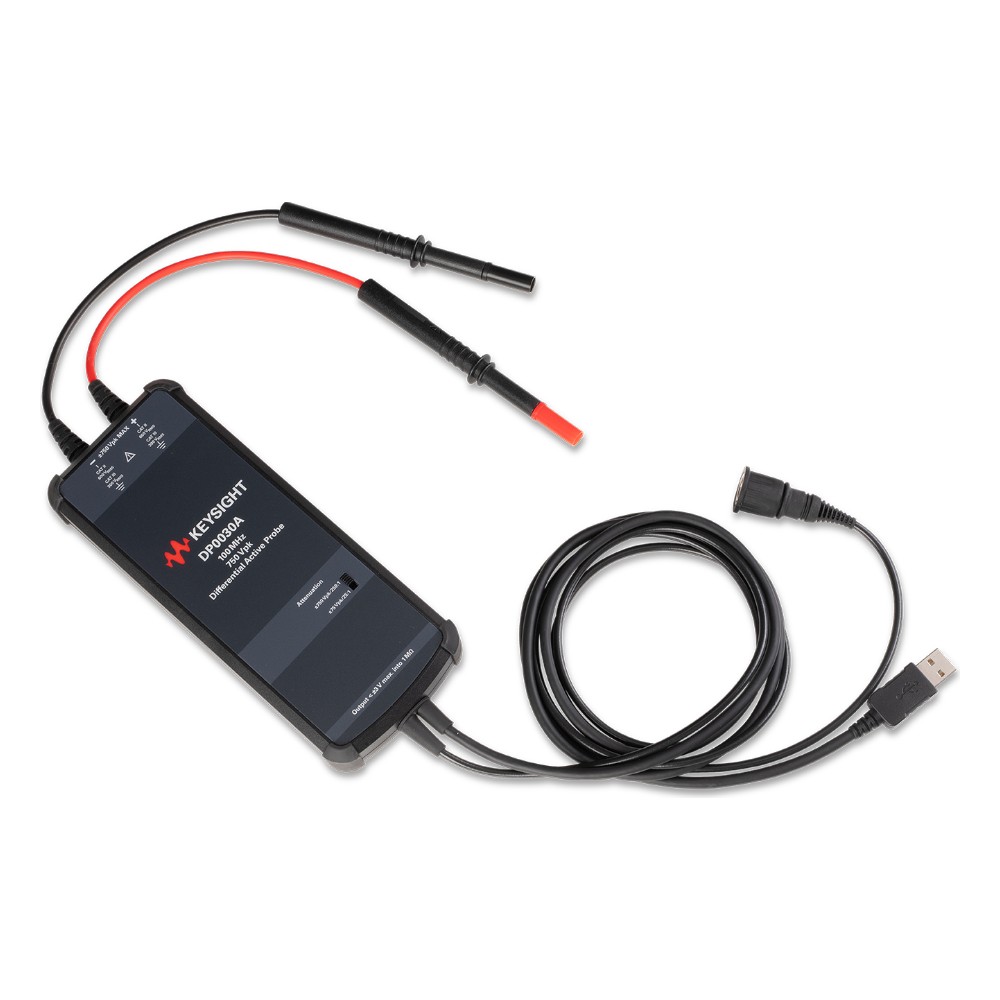

키사이트 DP0030A 고전압 차동 프로브
DP0030A 시리즈 · 키사이트 오실로스코프 프로브
DP0030A는 대역폭 100 MHz, 최대 ±750 V(DC + AC 피크) 차동 측정 범위를 갖춘 DP003xA 시리즈 고전압 차동 액티브 프로브로, 스위칭 전력 소자·DC-DC 컨버터·D급 앰프 등 플로팅 측정에 적합합니다. 범용 BNC 출력과 USB Type-A 전원을 사용하므로 1 MΩ 입력을 갖춘 모든 오실로스코프(InfiniiVision 1000X·2000X 포함)에 연결할 수 있으며, 감쇠비는 본체 버튼으로 전환합니다.
100 MHz 대역폭 | ±750 V 최대 차동 입력 전압 | 250:1 / 25:1 감쇠비 (High / Low) | BNC + USB 전원 오실로스코프 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 3,156,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 2,869,091원 |
| 납기 | 주문생산품 4주 |
DP0030A 시리즈 모델 비교
| 모델 | 대역폭 | 최대 차동 입력 전압 | 판매가 |
|---|---|---|---|
| DP0030A (이 상품) | 100 MHz | ±750 V | 3,156,000원 |
| DP0031A | 200 MHz | ±750 V | 4,553,000원 |
| DP0032A | 200 MHz | ±1500 V | 5,084,000원 |
| DP0033A | 200 MHz | ±3000 V | 6,311,000원 |
DP0030A의 특징
01 | 대역폭 100 MHz, 최대 ±750 V(DC + AC 피크) 차동 측정 범위 |
02 | 범용 BNC 출력 + USB Type-A 전원 공급으로 1 MΩ 입력 오실로스코프 어디에나 사용 |
03 | 본체 버튼으로 250:1 / 25:1 감쇠비 수동 전환 |
04 | 차동 입력 5 MΩ ∥ 2 pF의 낮은 회로 부하 |
05 | 600 Vrms CAT II / 300 Vrms CAT III 안전 등급 (각 입력-접지 간) |
06 | 한쪽 입력을 접지에 연결하면 싱글엔드 프로브로도 사용 가능 |
07 | 하드 플라스틱 케이스와 1 m 연장 리드·후크/앨리게이터 클립 기본 제공 |
주요 사양
| 대역폭 (−3 dB) | 100 MHz (보증 사양) |
| 감쇠비 (High / Low) | 250:1 / 25:1 (본체 버튼 수동 전환) |
| 차동 측정 범위 (DC + AC 피크) | ±750 V (High) / ±75 V (Low), Non-CAT (mains isolated) |
| 최대 정격 입력 전압 (각 입력-접지) | 600 Vrms CAT II, 300 Vrms CAT III |
| 차동 입력 저항 ∥ 용량 | 5 MΩ ∥ 2 pF |
| CMRR | DC > 80 dB |
| 게인 정확도 | < 2% |
| 입력 환산 노이즈 (프로브 단독) | < 50 mVrms (High) / < 20 mVrms (Low) |
| 오프셋 | 오실로스코프 오프셋 사용, 오프셋 드리프트 < 100 μV/°C |
| 출력 구동 / 과부하 표시 LED | 1 MΩ / 없음 |
| 오실로스코프 인터페이스 | BNC + USB 전원 |
| 호환 오실로스코프 | 1 MΩ BNC 입력을 갖춘 모든 오실로스코프 (InfiniiVision 1000X·2000X 시리즈 포함) |
| 출력 케이블 길이 / 무게 | 1.2 m / 약 0.44 kg |
| 동작 환경 | 0 ~ 55 °C, 최대 95% RH (40 °C), 고도 2,000 m, 오염도 2 |
| 기본 구성품 | 1 m 연장 리드 세트, 후크 테스트 클립 세트, 앨리게이터 테스트 클립 세트, 하드 플라스틱 케이스 |
※ 사양은 키사이트 자료(3124-1825) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| DP0040A DP003xA용 어드밴스드 액세서리 키트 (연장 리드·Jaws·후크·3000 V/7000 V 앨리게이터 클립) |
| DP0041A DP003xA용 베이직 액세서리 키트 (연장 리드·후크·3000 V 앨리게이터 클립) |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
