DP0001A 키사이트 고전압 차동 프로브 400 MHz

HOME >

DP0001A KEYSIGHT HIGH VOLTAGE DIFFERENTIAL PROBE | 키사이트 고전압 차동 프로브 | DP0001A 시리즈 | 400 MHz | ±2000 V 최대 차동 입력 전압

[키사이트 오실로스코프 프로브] Keysight DP0001A 고전압 차동 프로브 / 400 MHz / ±2000 V 최대 차동 입력 전압 / 2000 Vrms / 1000 V CAT III 최대 정격 입력 전압 (mains isolated / CAT III)

판매가: 14,493,000원

배송비: 무료

직접납품 또는 화물

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

모델명: DP0001A

브랜드: KEYSIGHT

정가: 16,469,200원

납기: 주문생산품 4주

판매가(부가세 별도): 13,175,455원

옵션·액세서리 (선택)

DP0001A KEYSIGHT HIGH VOLTAGE DIFFERENTIAL PROBE | 키사이트 고전압 차동 프로브 | DP0001A 시리즈 | 400 MHz | ±2000 V 최대 차동 입력 전압

0원

총 상품금액

총 할인금액

총 합계금액

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

KEYSIGHT · HIGH VOLTAGE DIFFERENTIAL PROBE

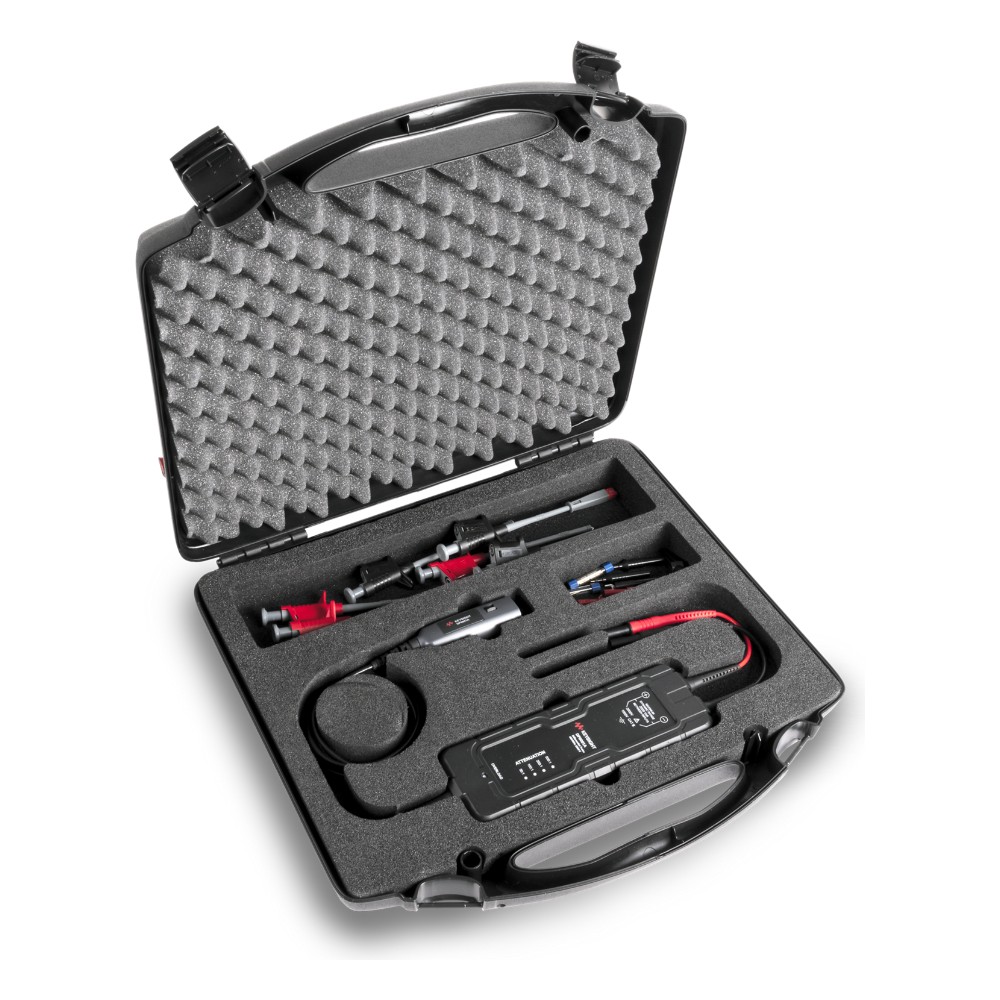

키사이트 DP0001A 고전압 차동 프로브

DP0001A 시리즈 · 키사이트 오실로스코프 프로브

DP0001A는 대역폭 400 MHz, 2 kV mains isolated / 1 kV CAT III 정격의 고전압 차동 프로브로, WBG(SiC·GaN) 전력 소자·전력 변환기·모터 드라이브의 고속 고전압 측정에 적합합니다. 50:1 ~ 500:1의 4단 감쇠비와 높은 CMRR로 1 kV 과도 펄스를 최소 1.2 ns 에지 속도까지 정확하게 측정하며, 50 Ω AutoProbe 인터페이스로 오실로스코프에 자동 설정됩니다.

400 MHz

대역폭

±2000 V

최대 차동 입력 전압

2000 Vrms / 1000 V CAT III

최대 정격 입력 전압 (mains isolated / CAT III)

10 MΩ ∥ 2 pF

차동 입력 임피던스

가격 안내

정가 (부가세 포함)	~~16,469,200원~~
판매가 (부가세 포함)	14,493,000원 (정가 대비 12% 할인)
판매가 (부가세 별도)	13,175,455원
납기	주문생산품 4주

DP0001A의 특징

01	대역폭 400 MHz, 최대 ±2000 V(DC + AC 피크) 차동 입력
02	2 kV mains isolated(과도 6000 V) / 1 kV CAT III 안전 정격
03	50:1 / 100:1 / 250:1 / 500:1 4단 감쇠비 (Infiniium에서는 입력 신호에 맞춰 자동 전환, InfiniiVision에서는 수동 전환)
04	상승 시간 최소 875 ps (50 V 입력), 1 kV 입력에서도 1.2 ns
05	평탄한 주파수 응답과 높은 CMRR로 노이즈가 많은 고동상 전력 환경에 적합
06	차동 입력 10 MΩ ∥ 2 pF의 낮은 회로 부하
07	50 Ω AutoProbe 인터페이스로 오실로스코프 자동 설정
08	N7013A 극한 온도 연장 키트 사용 시 −40 ~ +85 °C 챔버 측정 지원 (대역폭 70 MHz로 저하)

주요 사양

대역폭 (−3 dB)	400 MHz (전 감쇠비, 보증 사양)
감쇠비	50:1 / 100:1 / 250:1 / 500:1
상승 시간 (10 ~ 90%)	50 V 입력: 1.2 ns (50:1·100:1) / 875 ps (250:1·500:1), 500 V 입력: 1.2 ns (250:1·500:1), 1000 V 입력: 1.2 ns (500:1)
최대 차동 입력 전압 (DC + AC 피크)	±200 V (50:1) / ±400 V (100:1) / ±1000 V (250:1) / ±2000 V (500:1)
최대 정격 입력 전압	2000 Vrms mains isolated (과도 6000 V), 1000 V CAT III
동상 전압	±2000 Vpk (1400 Vrms)
입력 임피던스	차동 10 MΩ ∥ 2 pF, 각 입력-접지 5 MΩ ∥ 4 pF
입력 환산 노이즈	180 mVrms (50:1·100:1) / 280 mVrms (250:1) / 300 mVrms (500:1)
DC 게인 정확도	±0.7% (50:1·100:1) / ±0.35% (250:1·500:1)
CMRR (typ.)	DC > 80 dB, 1 MHz 75 ~ 60 dB, 100 MHz 45 ~ 32 dB (감쇠비에 따라 다름)
오프셋 드리프트 (출력 기준)	150 μV/°C (50:1·100:1) / 40 μV/°C (250:1·500:1)
전파 지연 (typ.)	10 ns
오실로스코프 인터페이스	AutoProbe (50 Ω 입력)
호환 오실로스코프	InfiniiVision 3000TX(1개)·4000X·6000X(최대 4개), Infiniium MXR·S·9000A, 90000X·V·Z·UXR(≤33 GHz, N5442A 어댑터 사용) (3000A X 시리즈 비호환)

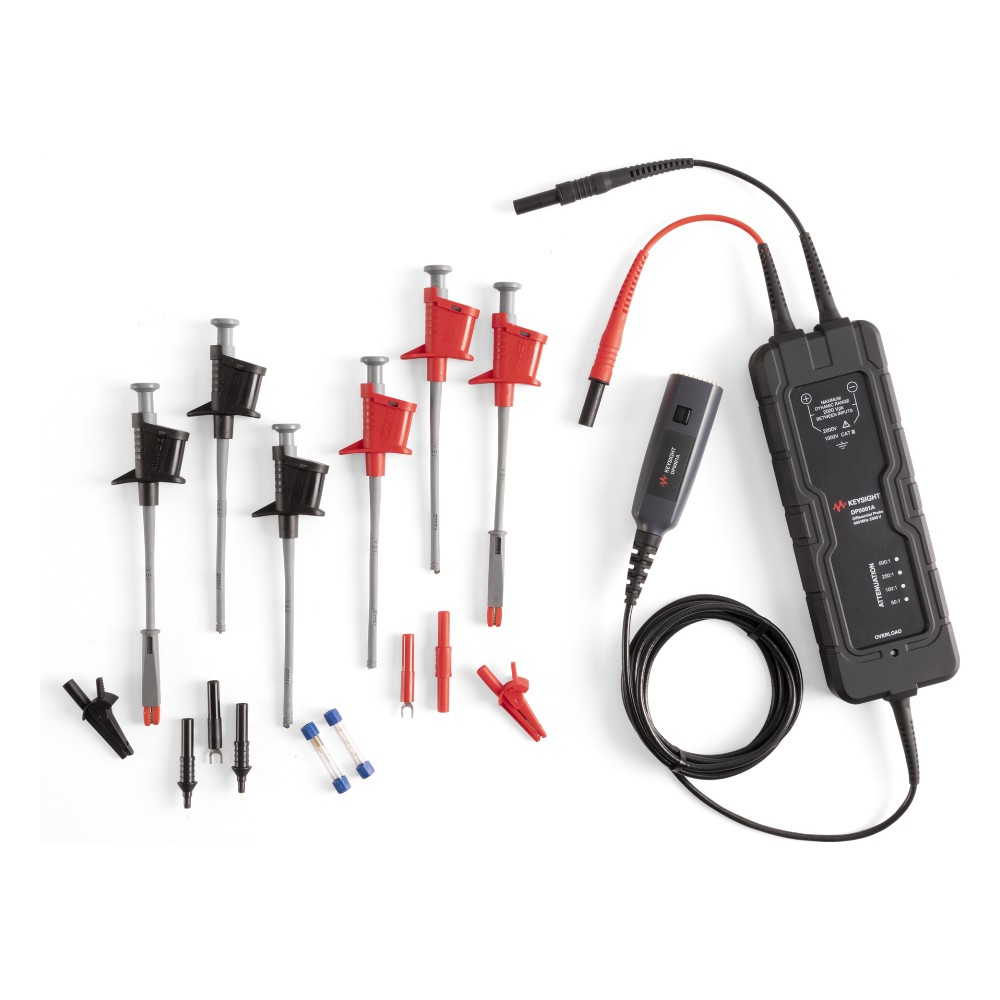

기본 구성품	스프링 팁 4, 콘택트 핀 10, 프로브 팁 어댑터 2, 안전 앨리게이터 클립 2, 앨리게이터 플런저 클립 2, 스페이드 단자 2, 핀서 클립 2, 후크 팁 어댑터 2, F-F 커플러 1
