KEYSIGHT · PASSIVE PROBE

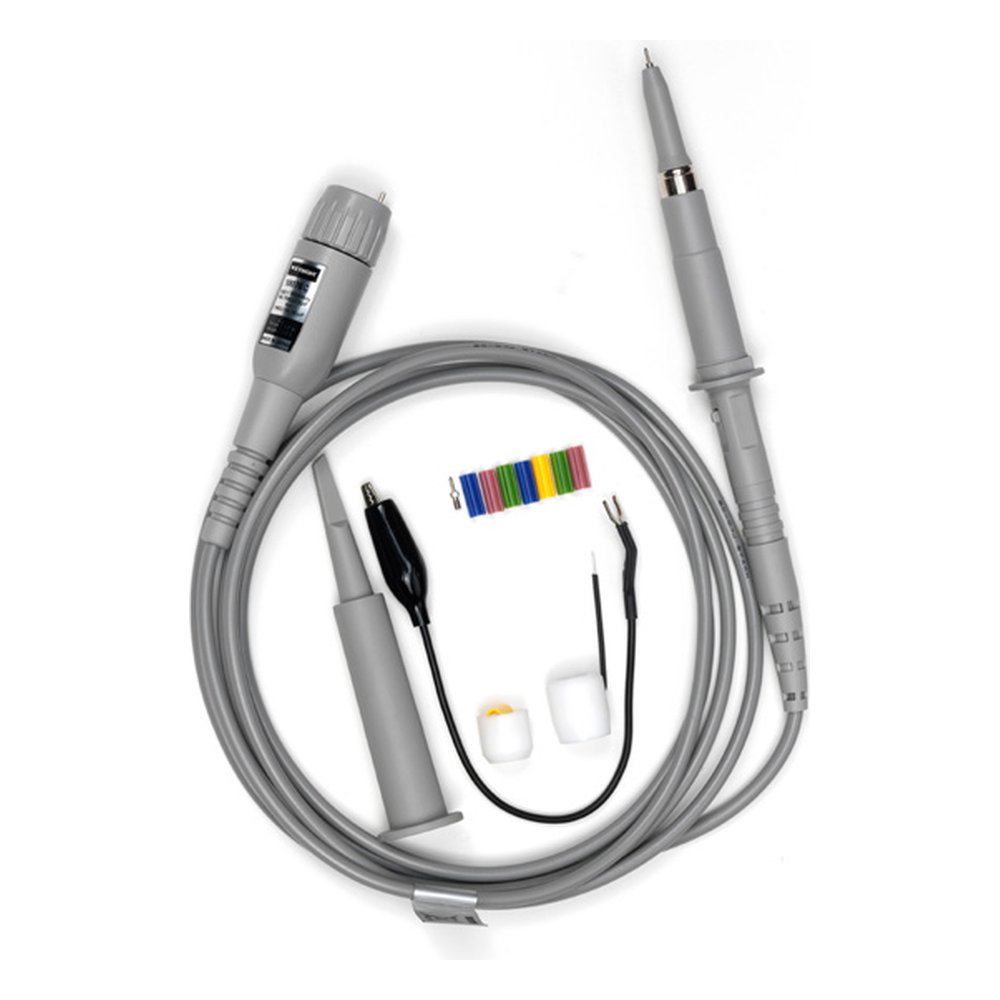

키사이트 10076C 고전압 패시브 프로브 (100:1)
10076C · 키사이트 오실로스코프 프로브
10076C는 최대 3.7 kVpk까지 측정할 수 있는 100:1 고전압 패시브 프로브로 500 MHz 대역폭과 66.7 MΩ 입력 저항, 약 3 pF의 낮은 입력 용량을 제공합니다. 소형 전력 전자 부품을 프로빙하기 쉬운 컴팩트한 설계와 거친 취급에도 견디는 견고한 구조를 갖췄으며 1 MΩ BNC 입력을 가진 모든 오실로스코프와 호환됩니다.
500 MHz 대역폭 | 100:1 감쇠비 | 3,700 Vpk 최대 입력 전압 (메인 절연) | 66.7 MΩ / 약 3 pF 입력 저항 / 입력 용량 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 1,344,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 1,221,818원 |
| 납기 | 주문생산품 3주 |
10076C의 특징
01 | 최대 3,700 Vpk / 2,650 Vrms / 2,650 Vdc (메인 절연) 고전압 측정 |
02 | 100:1 감쇠비, 500 MHz 대역폭, 0.7 ns 미만 상승 시간 |
03 | 66.7 MΩ 입력 저항과 약 3 pF 입력 용량으로 회로 부하 최소화 |
04 | 소형 전력 전자 부품 프로빙이 쉬운 컴팩트한 설계와 견고한 구조 |
05 | 프로브 리드아웃 지원으로 감쇠비 자동 인식 |
06 | 1 MΩ BNC 입력 오실로스코프 전체와 호환, Infiniium 90000 X/Q 시리즈는 N5449A 어댑터로 연결 |
07 | 개폐식 후크 팁, 스프링 접지 팁, 보상용 드라이버 등 기본 액세서리 포함 |
주요 사양
| 대역폭 (−3 dB) | 500 MHz |
| 상승 시간 (계산값) | < 0.7 ns |
| 감쇠비 | 100:1 |
| 입력 저항 | 66.7 MΩ (1 MΩ 종단 시) |
| 입력 용량 | 약 3 pF |
| 최대 입력 전압 (메인 절연) | 3,700 Vpk, 2,650 Vrms, 2,650 Vdc |
| 최대 입력 전압 (CAT II) | 1,000 Vpk (리셉터클 이후 메인) |
| 오실로스코프 보상 범위 | 6 ~ 18 pF |
| 프로브 리드아웃 | 지원 |
| 케이블 길이 | 1.8 m |
| 동작 온도 | 0 ~ 50 °C |
| 인터페이스 | BNC (1 MΩ 입력) |
| 호환 오실로스코프 | 1 MΩ BNC 입력 오실로스코프 전체 (InfiniiVision 1000 X ~ 6000 X 권장), Infiniium 90000 X/Q 시리즈는 N5449A 고임피던스 어댑터 사용 |
| 기본 구성품 | 개폐식 후크 팁 1개, 접지 바요넷 1개, IC 프로빙 팁 1개, 악어 클립 접지 리드 1개, 스프링 접지 팁 1개, 보상용 드라이버 |
※ 사양은 키사이트 자료(5968-8153) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| 10077A 10076C용 액세서리 키트 (개폐식 핀처 팁, 접지 리드, 절연 캡, 측정 핀 2개, 색상 태그) |
| N5449A Infiniium 오실로스코프용 고임피던스 어댑터 (SMA–BNC), 90000 X/Q 시리즈 연결용 |
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
