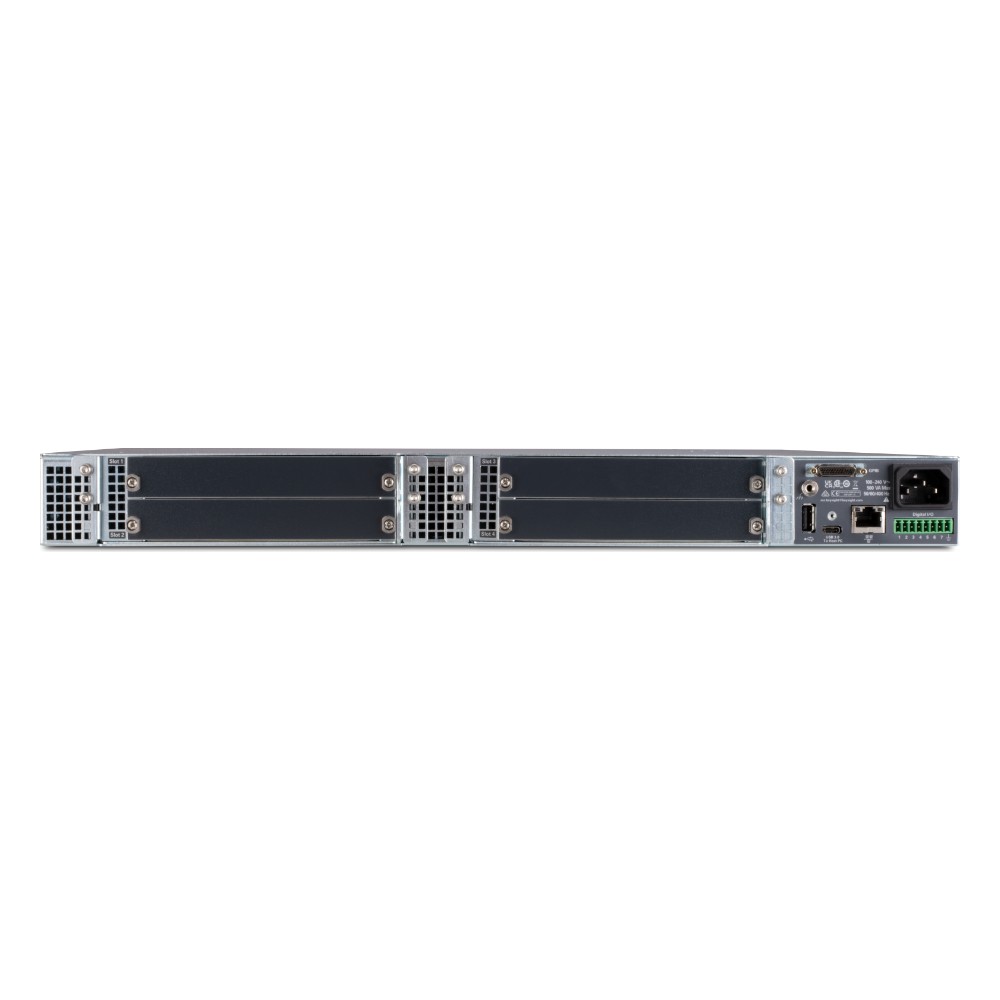

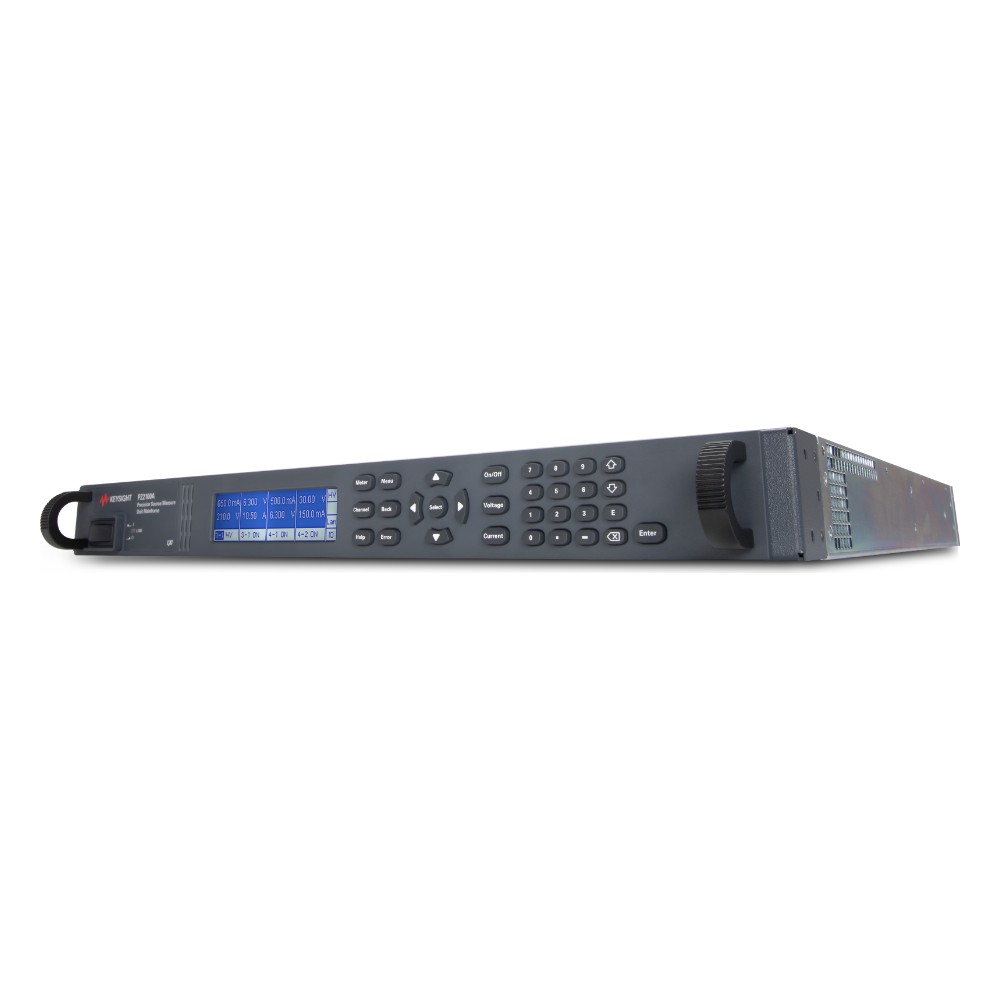

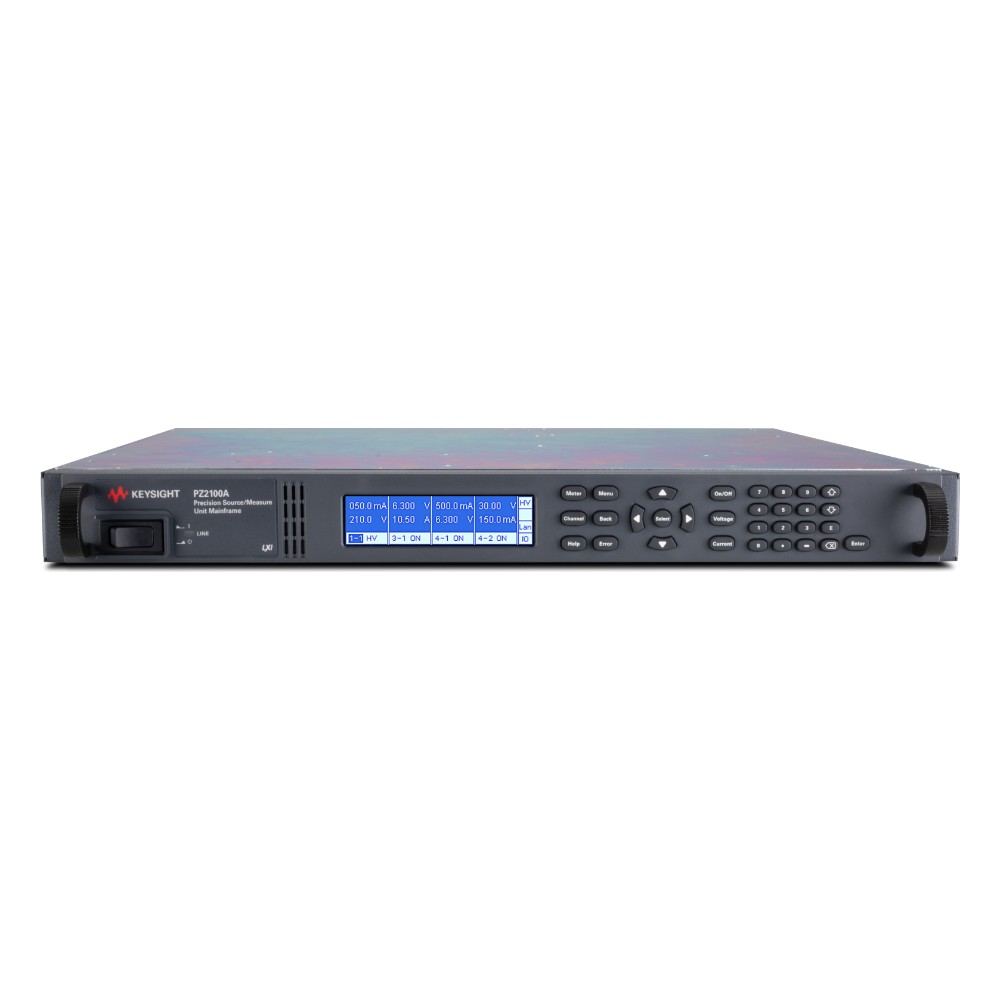

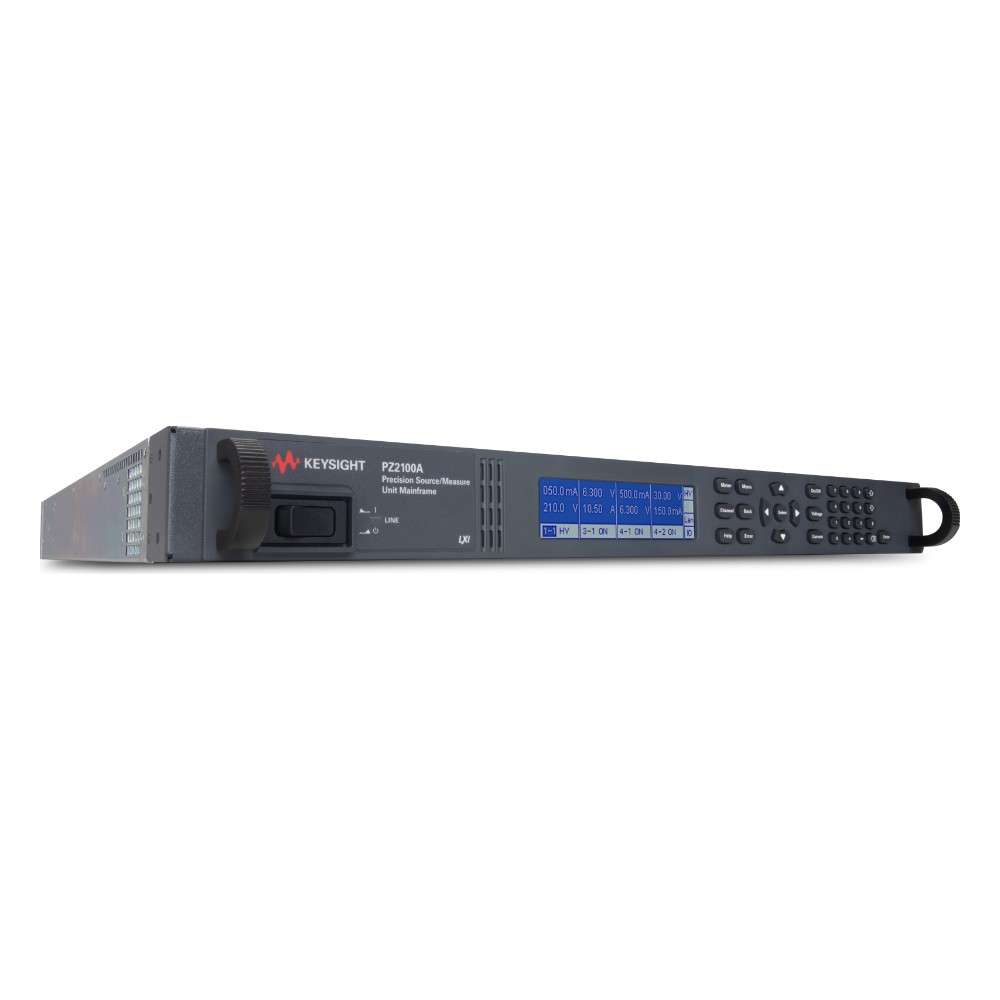

키사이트 PZ2100A 모듈형 정밀 SMU 메인프레임 (4슬롯, 1U)
PZ2100 시리즈 · 키사이트 모듈형 SMU
PZ2100A는 1U 높이·풀 랙폭에 4개 슬롯을 갖춘 정밀 SMU 메인프레임으로, PZ2110A·PZ2120A·PZ2121A·PZ2130A·PZ2131A SMU 모듈을 자유롭게 혼합 장착해 최대 20채널까지 구성합니다. 기존 SMU 대비 20배 작은 랙 공간과 낮은 채널당 비용을 제공하며, 내부 트리거 라인으로 채널 간 50 ns 미만 동기화를 지원합니다.
4슬롯 / 1U 모듈 슬롯 | 최대 20채널 SMU 채널 수 (5채널 모듈 4개) | < 50 ns 채널 간 동기화 (내부 트리거 6라인) | 20배 기존 SMU 대비 채널 밀도 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 9,938,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 9,034,545원 |
| 납기 | 주문생산품 10주 |
PZ2100 시리즈 모델 비교
| 모델 | 주파수 범위 | SMU 채널 수 (5채널 모듈 4개) | 판매가 |
|---|---|---|---|
| PZ2100A (이 상품) | 4슬롯 / 1U | 최대 20채널 | 9,938,000원 |
| PZ2110A | ±210 V / ±315 mA | 1채널 (2슬롯) | 14,454,000원 |
| PZ2120A | ±60 V / 3.5 A DC / 10.5 A 펄스 | 1채널 (1슬롯) | 9,938,000원 |
| PZ2121A | ±60 V / 3.5 A DC / 10.5 A 펄스 | 1채널 (1슬롯) | 20,734,000원 |
| PZ2130A | ±30 V / ±500 mA | 5채널 (1슬롯) | 30,650,000원 |
| PZ2131A | ±30 V / ±500 mA | 5채널 (1슬롯) | 45,078,000원 |
PZ2100A의 특징
01 | 1U·풀 랙폭 4슬롯 메인프레임에 5종 SMU 모듈(PZ2110A/20A/21A/30A/31A) 혼합 장착·업그레이드 |
02 | 최대 20채널 구성, 기존 SMU 대비 20배 높은 채널 밀도, 적층 시 냉각 스페이서 불필요 |
03 | 내부 트리거 라인 6개로 케이블 없이 채널 간 50 ns 미만 동기화, 외부 트리거 포트 7개 |
04 | 미터 뷰(1·2·4채널, 슬롯·채널 요약)와 메뉴 뷰로 최대 20채널 일괄 관리 |
05 | LAN(1000Base-T)·USB(Type-C)·Micro Dsub GPIB 원격 제어, B2900 시리즈와 호환되는 SCPI |
06 | PathWave IV Curve·BenchVue 전원 제어 앱으로 프로그래밍 없이 다채널 IV 측정 |
07 | 광소자·VCSEL·실리콘 포토닉스·IC 검증·양자 컴퓨팅·반도체 테스트 등 ATE 응용 |
주요 사양
| 슬롯 / 채널 | 4슬롯 (1U, 풀 랙폭), 최대 20채널 (PZ2130A/31A 4개 장착 시) |
| 지원 모듈 | PZ2110A (2슬롯), PZ2120A·PZ2121A·PZ2130A·PZ2131A (1슬롯), 혼합 구성 가능 |
| 채널 동기화 | 내부 트리거 라인 6개, 동기화 < 50 ns |
| 외부 트리거 | 메인프레임 외부 트리거 포트 7개 (디지털 I/O 핀 1 ~ 7), 모듈별 외부 트리거 포트 2개 |
| 디스플레이 | LCD 256 × 64 도트, 키패드 |
| 보기 모드 | 미터 뷰 (1채널·2채널·4채널, 슬롯 요약, 채널 요약), 메뉴 뷰 |
| GPIB | Micro Dsub 커넥터, IEEE-488.1 준수, IEEE-488.2 공통 명령 지원 |
| LAN | RJ-45, 10Base-T/100Base-T/1000Base-T |
| USB | USB 2.0 Type-A 호스트 1개, USB 3.0 Type-C 디바이스 1개 |
| 디지털 I/O | 핀 1 ~ 7 디지털/트리거 입·출력, 핀 1·2 FLT 출력, 핀 3 INH 입력, 최대 +16.5 VDC / −5 VDC |
| 시스템 속도 (50 Hz) | < 0.001 PLC 메모리 측정 > 102,000 rdg/s, 1 PLC 50 rdg/s |
| 소프트웨어 / 드라이버 | SCPI, LXI 1.5 (2016), PathWave IV Curve(PW9251A), BenchVue 전원 제어 앱(BV0003B), IVI-C·IVI.NET·LabVIEW |
| 프로그램 메모리 | 최대 100 KB, 프로그램 100개 저장 |
| 동작 환경 | 0 ~ 55 °C, 10 ~ 80% RH 비응결, 고도 0 ~ 2,000 m |
| 전원 | 100 ~ 240 V (±10%) 50/60 Hz, 100 ~ 120 V 400 Hz, 최대 500 VA |
| 소음 | 음압 45 dBA (대기) / 56 dBA (동작) / 60 dBA (최악 조건) |
| 크기 / 무게 | 446.8 (W) × 44.2 (H) × 443.3 (D) mm / 7.2 kg |
| 기본 구성품 | 전원 코드, 터미널 블록 커넥터 (3.5 mm 8단자), 필러 패널 4개, 슬롯 블로커 2개, 퀵 레퍼런스 |
※ 사양은 키사이트 자료(3123-1174) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 10주)
