KEYSIGHT · PICOAMMETER / ELECTROMETER

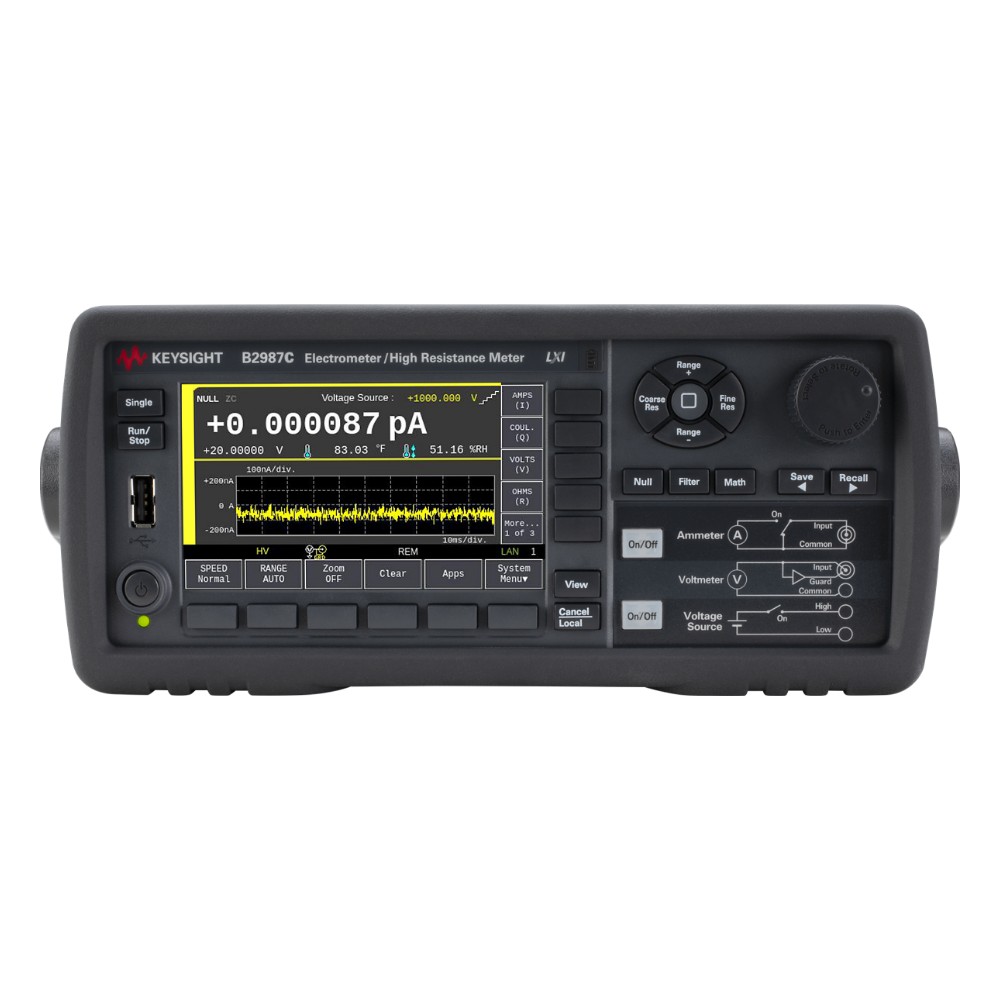

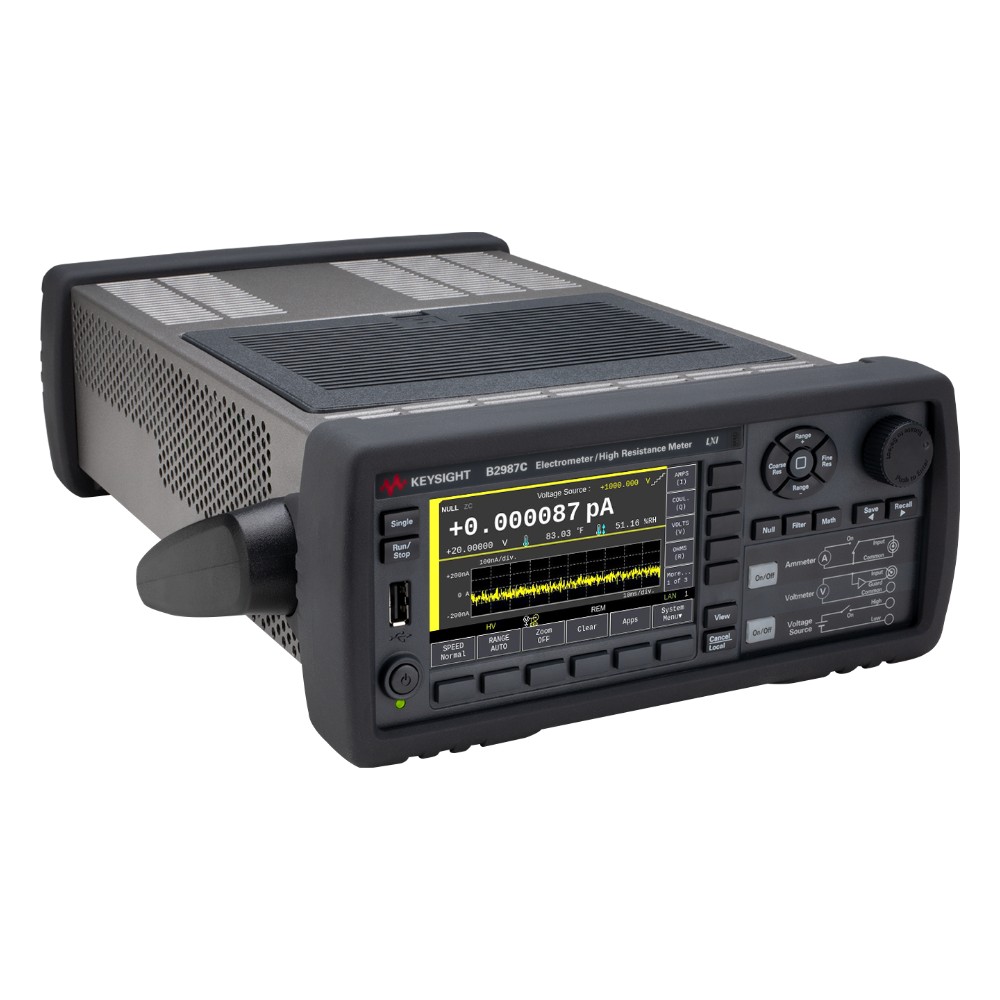

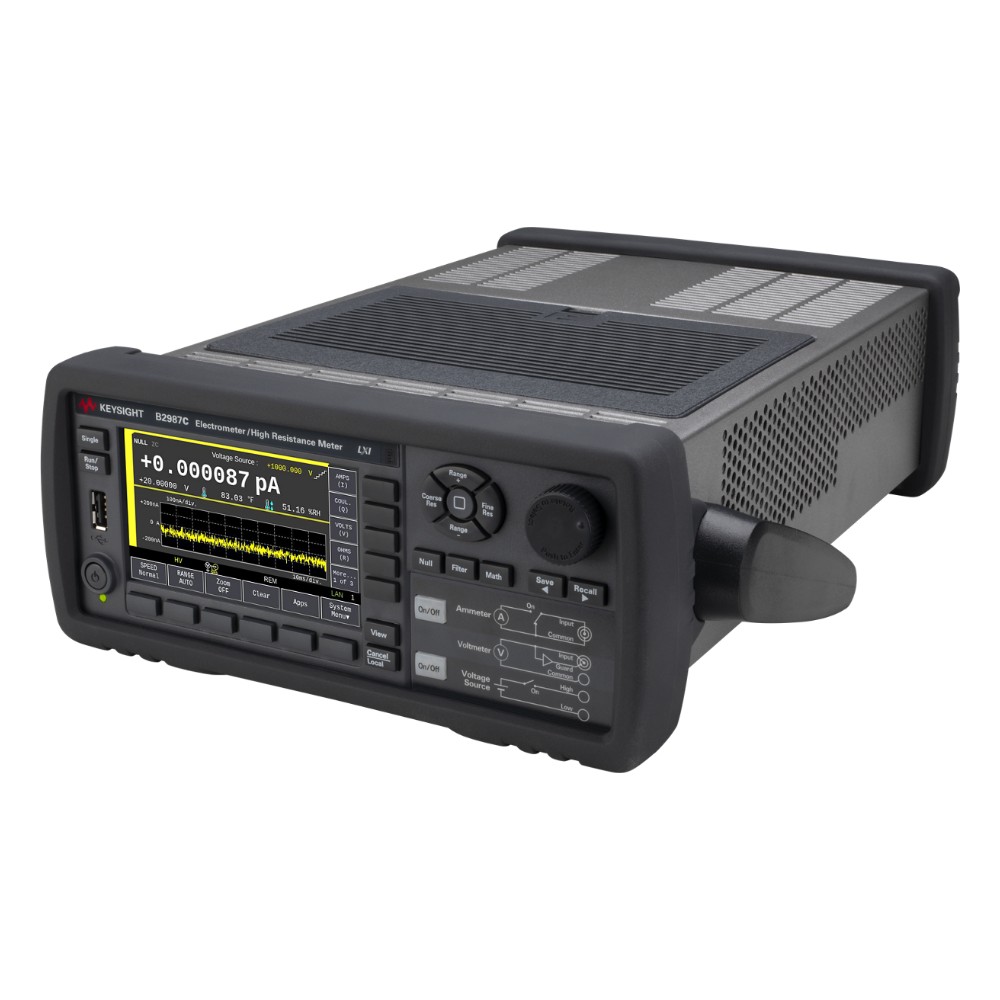

키사이트 B2987C 전위계/고저항계 (배터리 구동)
B2980C 시리즈 · 키사이트 피코암미터·전위계
B2987C 전위계/고저항계는 0.01 fA 전류 분해능과 내장 ±1000 V 전압 소스를 갖춰 최대 10 PΩ까지 고저항을 측정하며, 전압·전하·온도·습도 측정 기능도 함께 제공합니다. 배터리 구동으로 AC 전원선 노이즈를 제거하고, N1413A 어댑터와 저항률 셀 등 전용 액세서리로 절연 재료의 체적·표면 저항률 측정까지 지원합니다.
0.01 fA 최소 전류 분해능 (2 pA ~ 20 mA) | ±1000 V 내장 전압 소스 | 10 PΩ 최대 저항 측정 (10¹⁶ Ω) | 배터리 구동 (약 5시간) AC 전원선 노이즈 제거 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 27,377,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 24,888,182원 |
| 납기 | 주문생산품 4주 |
B2980C 시리즈 모델 비교
| 모델 | 주파수 범위 | 입력 부담 전압 (최저 레인지) | 판매가 |
|---|---|---|---|
| B2981C | 0.01 fA | < 20 μV | 14,709,000원 |
| B2983C | 0.01 fA | 배터리 구동 (약 7시간) | 19,137,000원 |
| B2985C | 0.01 fA | ±1000 V | 23,081,000원 |
| B2987C (이 상품) | 0.01 fA | ±1000 V | 27,377,000원 |
B2987C의 특징
01 | 최소 전류 분해능 0.01 fA, 2 pA ~ 20 mA 전류 레인지, 6½자리 분해능 |
02 | 내장 ±1000 V 전압 소스로 최대 10 PΩ (10¹⁶ Ω) 고저항 측정 |
03 | 입력 임피던스 > 200 TΩ 전압 측정(최대 20 V), 전류·전압 독립 측정 |
04 | 2 nC ~ 2 μC 전하 측정, 온도(열전대)·습도(EE07 프로브) 측정 내장 |
05 | 4.3" 컬러 GUI — 미터·그래프(I-V, R-t 등)·히스토그램·롤 뷰, 100,000포인트 버퍼 |
06 | N1413A 어댑터로 N1424 저항률 셀·N1428A 부품 픽스처 등 고저항 측정 액세서리 활용 |
07 | Home·내비게이션 키, 실시간 노이즈 모니터, 선택형 셋업 무결성 검사기 |
08 | 리튬이온 배터리 구동(약 5시간)으로 전원선 노이즈 없는 측정, USB·LAN·GPIB 인터페이스 |
주요 사양
| 전류 측정 | 2 pA ~ 20 mA, 11개 레인지, 6½자리, 최소 분해능 0.01 fA (2 pA 레인지 표시 분해능 1 aA) |
| 전류 측정 정확도 | 2 pA 레인지 ±(1% + 3 fA), 20 pA ±(0.5% + 3 fA), 2 nA ±(0.2% + 300 fA), 20 mA ±(0.05% + 500 nA) |
| 입력 부담 전압 / 노이즈 | 20 μV (2 pA ~ 20 μA 레인지), RMS 노이즈 140 aA (2 pA 레인지, 10 s, 케이블 없음) |
| 전압 측정 (전압계) | 2 V·20 V 레인지, 분해능 1 μV, 정확도 ±(0.025% + 40 μV) (2 V), 입력 임피던스 > 200 TΩ, 입력 바이어스 전류 < 20 fA |
| 전압 소스 | ±20 V (분해능 700 μV, ±20 mA, ±(0.05% + 2 mV)) / ±1000 V (분해능 35 mV, ±1 mA, ±(0.05% + 100 mV)), DC·스윕·ARB(구형파) |
| 저항 측정 | 1 MΩ ~ 1 PΩ 레인지 (자동 V-소스 옴, 최대 10 PΩ), 1 MΩ ±(0.135% + 1 Ω) ~ 1 PΩ ±(2.6% + 1 GΩ) |
| 전하 측정 | 2 nC ~ 2 μC 레인지, 분해능 1 fC, 정확도 ±(0.4% + 50 fC) (2 nC) |
| 온도 / 습도 측정 | K형 열전대 −25 ~ 150 °C (0.2% + 2 °C), EE07 습도 프로브 0 ~ 100% RH (±2% RH, 0 ~ 90%) |
| 측정 속도 / 버퍼 | 최대 20,000 rdg/s (0.001 PLC, 버퍼 기준), 적분 시간 10 μs ~ 100 PLC, 리딩 버퍼 100,000포인트 |
| 디스플레이 / 보기 모드 | 4.3" TFT 컬러 LCD (480 × 272), 미터·그래프·히스토그램·롤 뷰 |
| 측정 보조 기능 | 자동/수동 레인지, Null·Zero 보정, 미디언 필터(2R+1, R = 1 ~ 15)·이동 평균(1 ~ 100), 수식·통계, 50/60 Hz 자동 감지 |

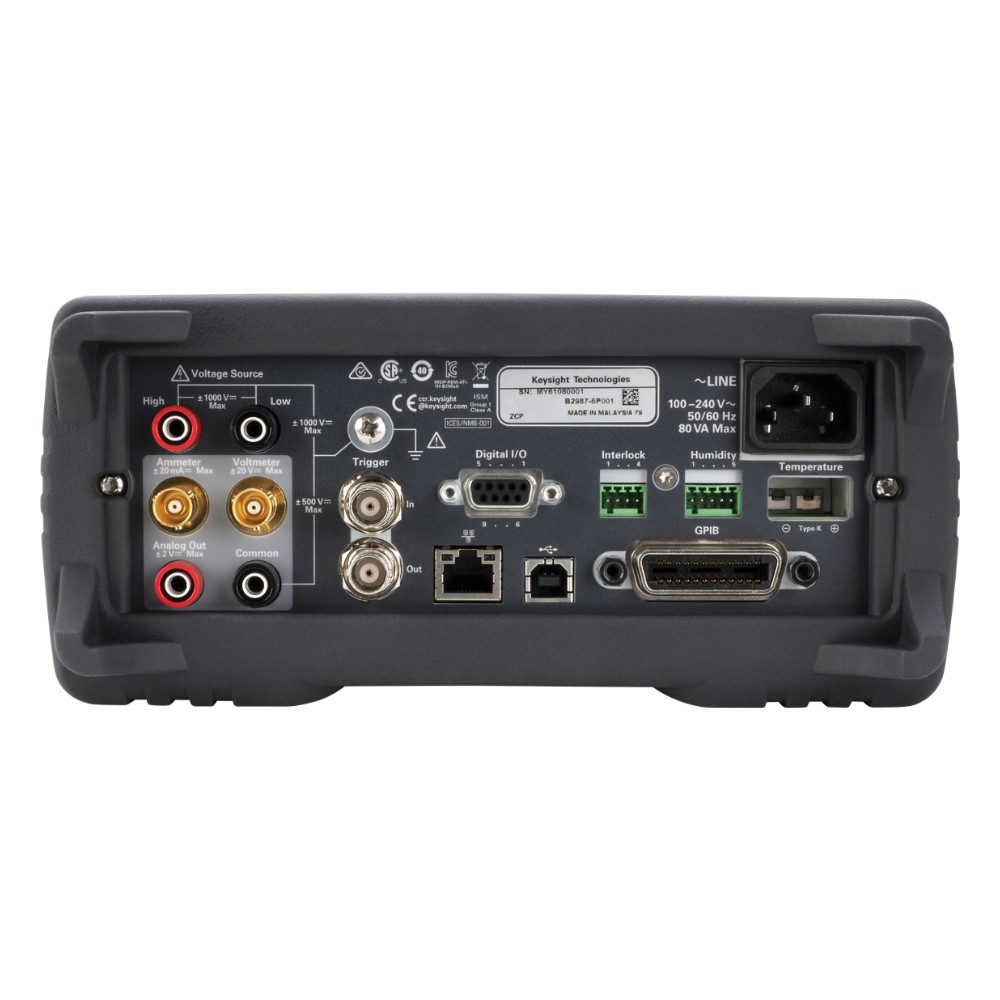

| 입력 커넥터 | 후면 3러그 트라이액스 (전류계 + 전압계, 전환식 가드), 최대 입력 30 mA (전압계 40 V), 절연 > 10 GΩ |
| 인터페이스 | LXI Core (10/100Base-T LAN, 웹 인터페이스), USB 2.0 (전면 호스트·후면 디바이스), GPIB (IEEE-488.2), SCPI |
| 배터리 구동 | 리튬이온 14.40 V / 6600 mAh / 95.0 Wh 교체형, 일반 사용 약 5시간, 잔량 5%에서 설정 자동 저장 후 종료, 충전 7시간(전원 ON)/3.5시간(OFF) |
| 동작 환경 | 0 ~ 45 °C (배터리 충전 시 0 ~ 35 °C), 30 ~ 80% RH 비응결, 고도 0 ~ 2,000 m |
| 전원 | 100 ~ 240 V (±10%), 50/60 Hz, 최대 80 VA |
| 크기 / 무게 | 88 (2U) × 213 (하프랙) × 348 mm / 4.9 kg (순중량) |
| 기본 구성품 | 전원 코드, USB 케이블, 트라이액스 케이블 1.5 m, 접지 케이블, 바나나-스크루 러그, 접지선 2 m, 트라이액스 오픈 캡, 고전압 테스트 리드, 악어 클립, 열전대, 인터록·습도 프로브 커넥터 헤드, 퀵 레퍼런스, 리튬이온 배터리 팩 (N1418A) |
※ 사양은 키사이트 자료(3125-1018) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N1412A 저누설 트라이액스 케이블, 500 V, 1.5 m |
| N1412B 저누설 트라이액스 케이블, 500 V, 3 m |
| N1412C 저누설 트라이액스 케이블, 500 V, 6 m |
| N1415A 트라이액스-악어 클립 케이블, 200 V, 1.5 m |
| N1416A 트라이액스 벌크헤드 커넥터, 200 V |
| N1416B 트라이액스 벌크헤드 커넥터, 500 V |
| N1417A 트라이액스 커넥터용 오픈 캡 |
| N1299A-301 B2980 시리즈용 평가 키트 |
| N1422A N1299A-301 평가 키트용 고저항 박스 |
| N1418A 리튬이온 배터리 팩 (B2983/B2987용) |
| N1410A B2985/B2987용 스타터 키트 |
| N1411A 인터록 케이블, 4핀 터미널 플러그–6핀 원형 플러그, 1.5 m |
| N1411B 인터록 케이블, 4핀 터미널 플러그–6핀 원형 플러그, 3 m |
| N1413A 고저항계 픽스처 어댑터 |
| N1414A 고저항 측정 범용 어댑터 |
| N1423A B2985/B2987용 열전대 |
| N1424A N1413용 저항률 셀 (50 mm 전극) |
| N1424B N1413용 저항률 셀 (26/50 mm 전극) |
| N1424C N1413용 저항률 셀 (26/50/76 mm 전극) |
| N1425A N1413용 저노이즈 테스트 리드, 1.5 m, DC 1 kV |
| N1425B N1413용 저노이즈 테스트 리드, 3 m |
| N1426A N1425용 핀 프로브 |
| N1426B N1425용 납땜 소켓 |
| N1426C N1425용 악어 클립 |
| N1427A N1413용 저노이즈 테스트 케이블, 1.5 m |
| N1427B N1413용 저노이즈 테스트 케이블, 3 m |
| N1428A N1413용 부품 테스트 픽스처 |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
