KEYSIGHT · SOURCE MEASURE UNIT

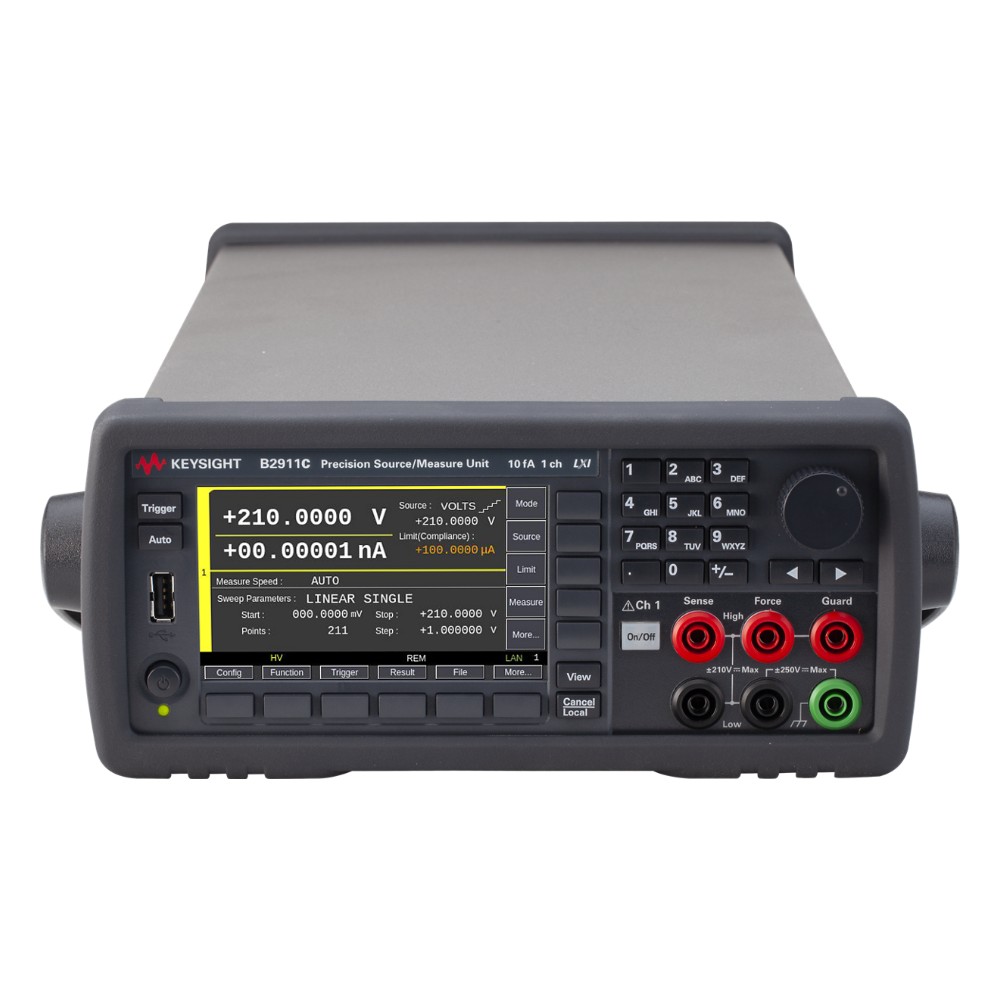

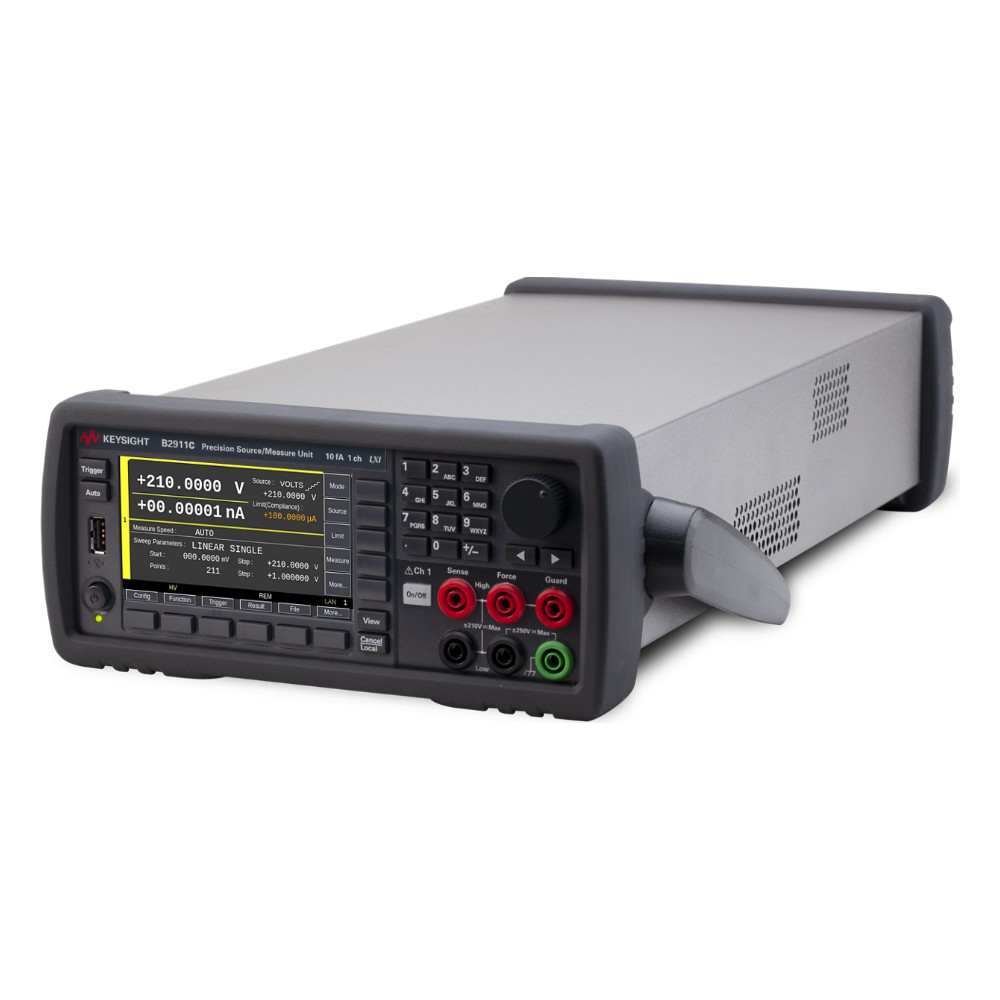

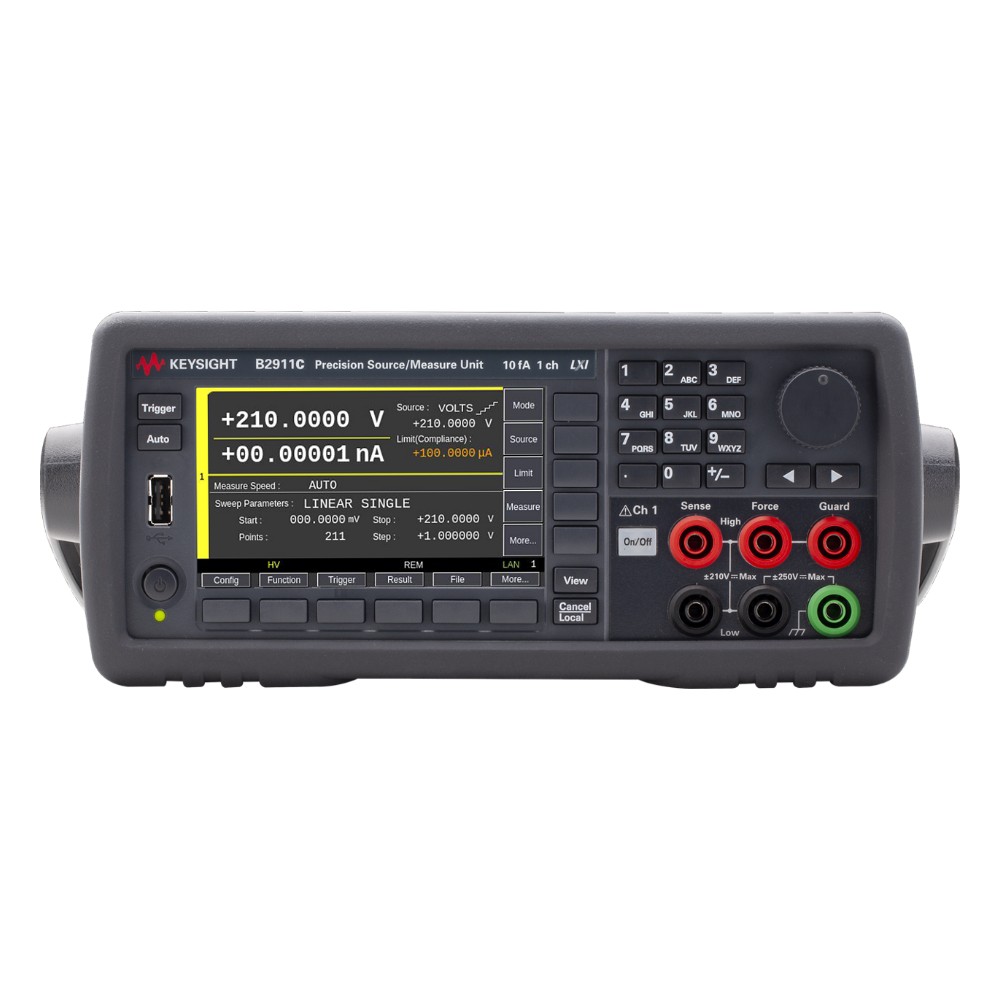

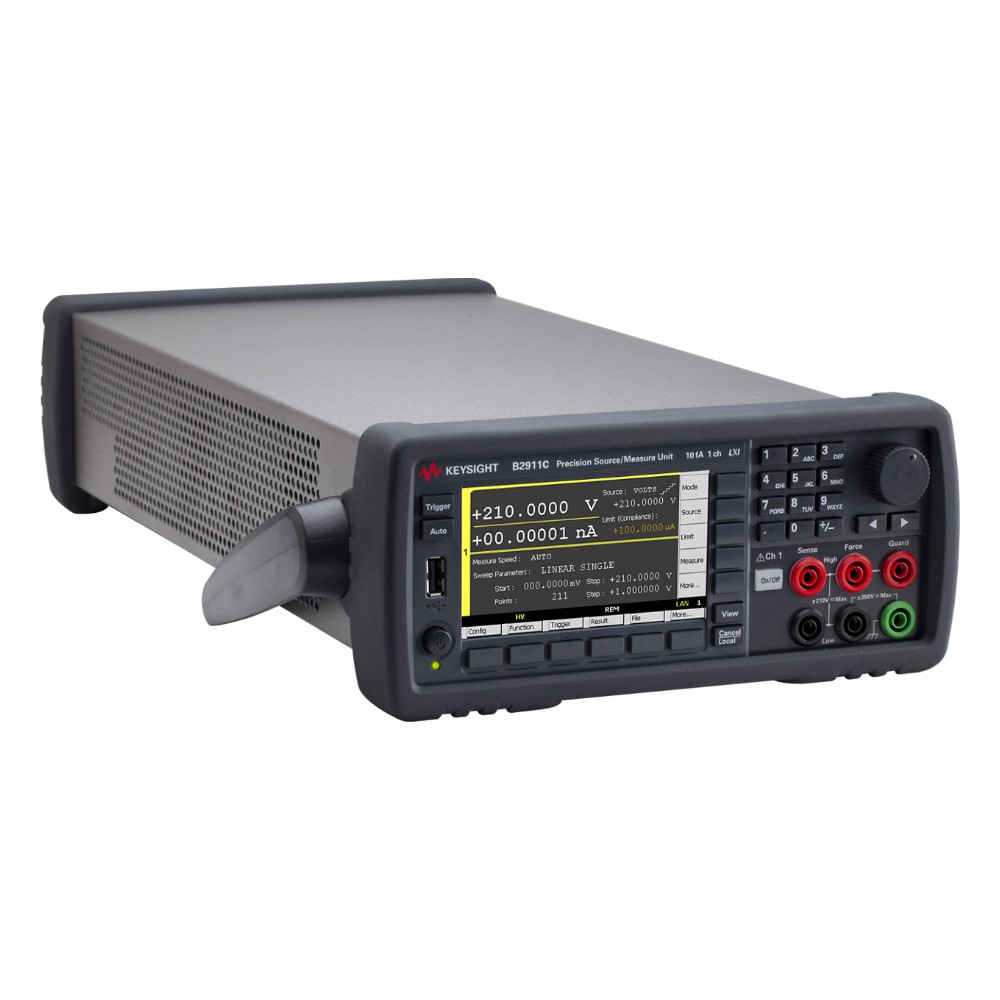

키사이트 B2911C 정밀 소스/측정 유닛 (SMU, 1채널)
B2900C 시리즈 · 키사이트 소스/측정 유닛(SMU)
B2911C는 키사이트 B2900C 시리즈 최상위 Pro 등급의 1채널 정밀 소스/측정 유닛(SMU)으로, ±210 V / ±3 A DC, ±10.5 A 펄스 범위에서 전압·전류를 4상한으로 소스하고 측정합니다. 소스·측정 모두 6.5자리, 최소 10 fA / 100 nV 분해능과 10 μs 샘플링, 롤 뷰를 갖춰 반도체·저전류 소자의 정밀 특성 평가에 적합합니다.
±210 V / ±3 A DC (10.5 A 펄스) 최대 출력 | 1채널 채널 수 | 10 fA / 100 nV 최소 측정 분해능 | 10 μs (100,000 포인트/s) 최소 트리거 간격 (샘플링) |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 21,235,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 19,304,545원 |
| 납기 | 주문생산품 4주 |
B2900C 시리즈 모델 비교
| 모델 | 주파수 범위 | 채널 수 | 판매가 |
|---|---|---|---|
| B2901C | ±210 V / ±3 A DC (10.5 A 펄스) | 1채널 | 15,247,000원 |
| B2902C | ±210 V / ±3 A DC (10.5 A 펄스) | 2채널 | 22,395,000원 |
| B2911C (이 상품) | ±210 V / ±3 A DC (10.5 A 펄스) | 1채널 | 21,235,000원 |
| B2912C | ±210 V / ±3 A DC (10.5 A 펄스) | 2채널 | 32,843,000원 |
B2911C의 특징
01 | 전압·전류 소스와 측정을 통합한 4상한 소스/싱크 동작 |
02 | ±210 V / ±3 A DC, ±10.5 A 펄스 출력으로 고전압·고전류 시험을 한 대로 처리 |
03 | 측정 6.5자리(최소 10 fA / 100 nV), 소스 6.5자리(최소 10 fA / 100 nV) 분해능 |
04 | 최소 10 μs 고속 샘플링으로 저주파 과도 현상 포착 |
05 | 선형·로그·리스트 스윕, 펄스 스윕, AWG 기능 (최대 100,000스텝), 리밋 테스트·고속 과도 모드 |
06 | 4.3인치 컬러 LCD GUI, 싱글 뷰, 그래프 뷰, 롤 뷰 지원 (롤 뷰로 I-t/V-t 실시간 기록) |
07 | 4선식(켈빈) 측정, 고용량 모드(최대 50 μF 부하), 바나나–트라이액시얼 어댑터로 1 nA 이하 측정 대응 |
08 | Keithley 2400 호환 SCPI 명령 지원, EasyEXPERT group+ 15 라이선스·PathWave BenchVue·IV Curve 소프트웨어 |
주요 사양
| 최대 출력 | ±210 V / ±3 A DC, 펄스 ±200 V/±1.515 A 또는 ±6 V/±10.5 A |
| 최대 출력 전력 / 동작 | 31.8 W, ±6 V @ ±3.03 A, ±21 V @ ±1.515 A, ±210 V @ ±105 mA, 4상한 소스/싱크 |
| 전압 레인지 | ±200 mV, ±2 V, ±20 V, ±200 V (최대 ±210 V) |
| 전류 레인지 | ±10 nA ~ ±3 A (DC), ±10 A (펄스 전용) |
| 소스 분해능 | 6.5자리, 최소 10 fA / 100 nV |
| 측정 분해능 | 6.5자리, 최소 10 fA / 100 nV |
| 기본 정확도 (1 PLC) | 전압 ±(0.02% + 350 μV) @ 2 V 레인지, 전류 ±(0.02% + 200 nA) @ 1 mA 레인지 (23 ± 5 °C, 교정 주기 1년) |
| 펄스 소스 | 최소 펄스 폭 50 μs (분해능 1 μs), 10.5 A 펄스는 50 μs ~ 1 ms·듀티 2.5% |
| 최소 트리거 간격 (샘플링) | 10 μs (100,000 포인트/s) |
| 스윕 / 데이터 버퍼 | 선형·로그·리스트 스윕(싱글/더블, DC/펄스) 1 ~ 100,000스텝, 버퍼 100,000포인트/채널 |
| 시스템 속도 (50 Hz) | 최대 20,000 readings/s (측정→메모리, < 0.001 PLC), 12,500 readings/s (소스·측정→GPIB) |
| 최대 부하 용량 | 노멀 모드 0.01 μF, 고용량 모드 50 μF |
| 디스플레이 / 뷰 모드 | 4.3인치 TFT 컬러 LCD (480 × 272) / 싱글 뷰, 그래프 뷰, 롤 뷰 |
| 출력 단자 | 바나나 잭, 2선/4선(리모트 센싱), Low 단자 접지 또는 플로팅, 전면 출력 |
| 인터페이스 | GPIB (IEEE-488.2), 10/100BASE-T LAN (LXI Core 2011), USB 2.0 호스트(전면)·디바이스(후면), 디지털 I/O (25핀 D-sub, 14비트, 안전 인터록 포함) |
| 프로그래밍 / 소프트웨어 | SCPI (기존·기본 명령 세트), 프로그램 메모리 100 kB / EasyEXPERT group+, PW9251A PathWave IV Curve, 그래픽 웹 인터페이스, PathWave BenchVue, IVI-C·IVI-COM·LabVIEW 드라이버 |
| 전원 | 100 ~ 240 V (±10%), 50/60 Hz, 최대 250 VA |
| 크기 / 무게 | 88 (2U) × 213 (하프랙) × 450 mm (H×W×D, 범퍼 포함 104 × 261 × 480 mm) / 6.0 kg (순중량) |
※ 사양은 키사이트 자료(3125-1016) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N1294A-011 16442A/B 테스트 픽스처용 인터록 케이블 1.5 m (GPIO D-sub 25핀 ~ 6핀 미니 플러그) |
| N1294A-012 16442A/B 테스트 픽스처용 인터록 케이블 3 m (GPIO D-sub 25핀 ~ 6핀 미니 플러그) |
| N1294A-031 GPIO–BNC 트리거 어댑터 |
| N1294A-032 다중 장비 제어용 디지털 I/O 트리거 케이블 |
| N1295A 소자/부품 테스트 픽스처 (트라이액시얼 커넥터 4개, DC 42 V) |
| N1297A 바나나–트라이액시얼 어댑터 (2선식, 비켈빈 연결) |
| N1297B 바나나–트라이액시얼 어댑터 (4선식, 켈빈 연결, DC 250 V) |
| N1299A-101 B2900 시리즈용 평가 키트 |
| N1299A-102 B2900 시리즈용 콤보 테스트 리드 및 더블 바나나 플러그 세트 |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
