NF 에누에프 · 바이폴라 전원

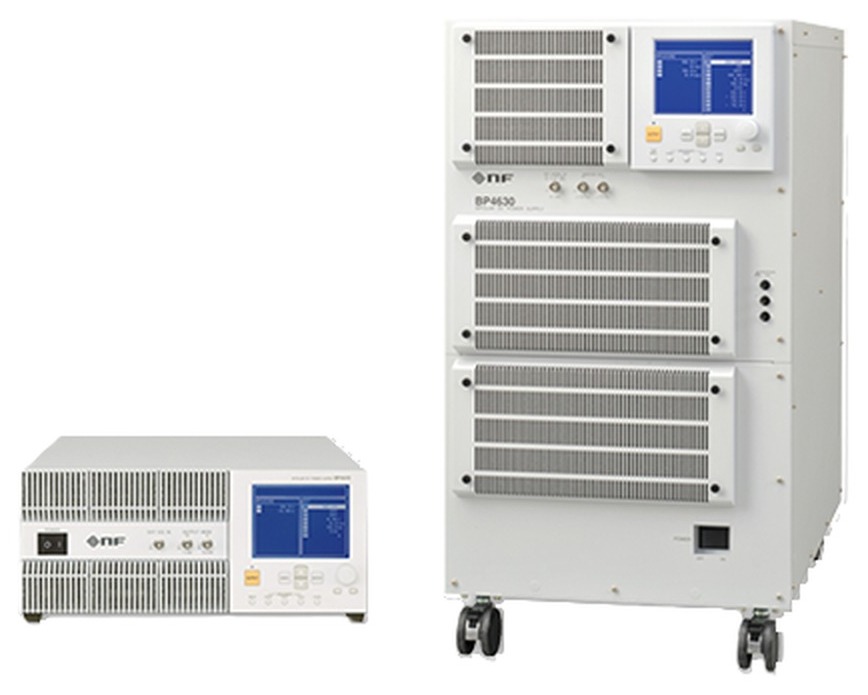

BP 시리즈고속 바이폴라 전원 (±60V · ±10A ~ ±100A)
시퀀스 기능을 탑재한 고전압·대전류·고속 바이폴라 전원입니다. 4상한 영역에서 동작하며 출력 패턴을 자유롭게 프로그램할 수 있습니다. 차량용 전장품 시험, 정전류 전원, 모터·인버터 평가 등에 활용됩니다.
4상한전압·전류 4상한 동작
±60V구동 전압 시프트 가능
±100A10종 (±10A~±100A DC)
150kHzDC~150kHz 주파수
제품 특징
BP 시리즈 카탈로그 3종 (PDF)자료실에서 다운로드 ▶- 255스텝 시퀀스 신호 발생, DC·정현파·구형파·임의 파형 출력
- 전압 ±60V (-5V~+115V, -115V~+5V까지 시프트 가능), 전류 ±10A~±100A 10종
- 정전압(CV) / 정전류(CC) 동작 선택, 주파수 DC~150kHz
- 솔레노이드처럼 역기전력을 발생시키는 디바이스, 전해 콘덴서 같은 축전성 부하, 압전 소자·연료 전지까지 구동
- Response Calibration 기능으로 인덕턴스·커패시턴스 부하의 과도 응답을 실제 부하 조건에 맞춰 최적화
모델별 출력 전류
| 모델 | DC 출력 전류 | AC 출력 전류 |
|---|---|---|
| BP4610 | ±10A (DC) | ±15A (AC) |
| BP4620 | ±20A (DC) | ±30A (AC) |
| BP4630 | ±30A (DC) | ±45A (AC) |
| BP4640 | ±40A (DC) | ±60A (AC) |
| BP4650 | ±50A (DC) | ±75A (AC) |
| BP4660 | ±60A (DC) | ±90A (AC) |
| BP4670 | ±70A (DC) | ±105A (AC) |
| BP4680 | ±80A (DC) | ±120A (AC) |
| BP4690 | ±90A (DC) | ±135A (AC) |
| BP46100 | ±100A (DC) | ±150A (AC) |
| 출력 전압 | ±60V, 120Vp-p (리미터 설정에서 -5V~+115V, -115V~+5V까지 조정 가능) |
|---|---|
| 소신호 주파수 특성 | DC~200kHz (CV, 출력 진폭 12Vp-p) / DC~70kHz (CC, 출력 진폭 12Vp-p) |
| 동작 모드 | 정전압(CV), 정전류(CC) 동작 설정 가능 |
| 시퀀스 | 최대 255스텝, 점프 횟수 1~999 또는 연속, 시작·정지·홀드·분기 제어 |

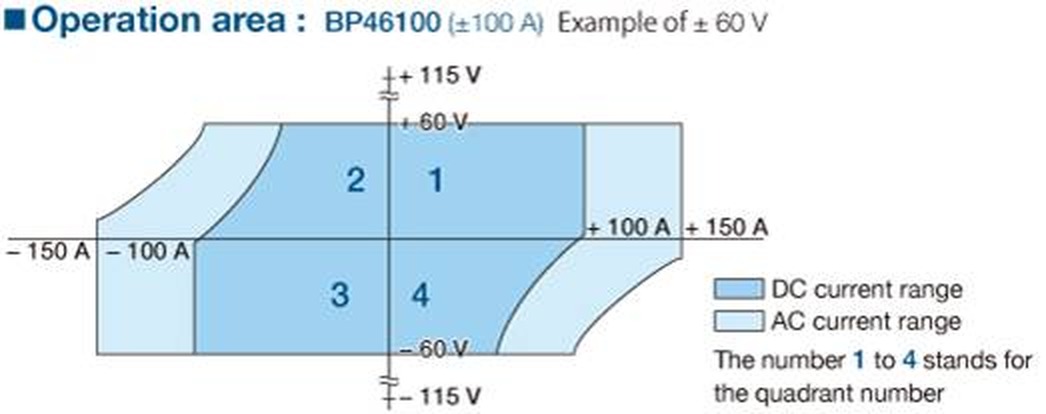

4상한 동작 영역
4상한 동작 영역
BP46100(±100A)의 ±60V 설정 예입니다. DC 전류 범위와 AC 전류 범위를 4상한으로 나타냅니다.
활용 분야

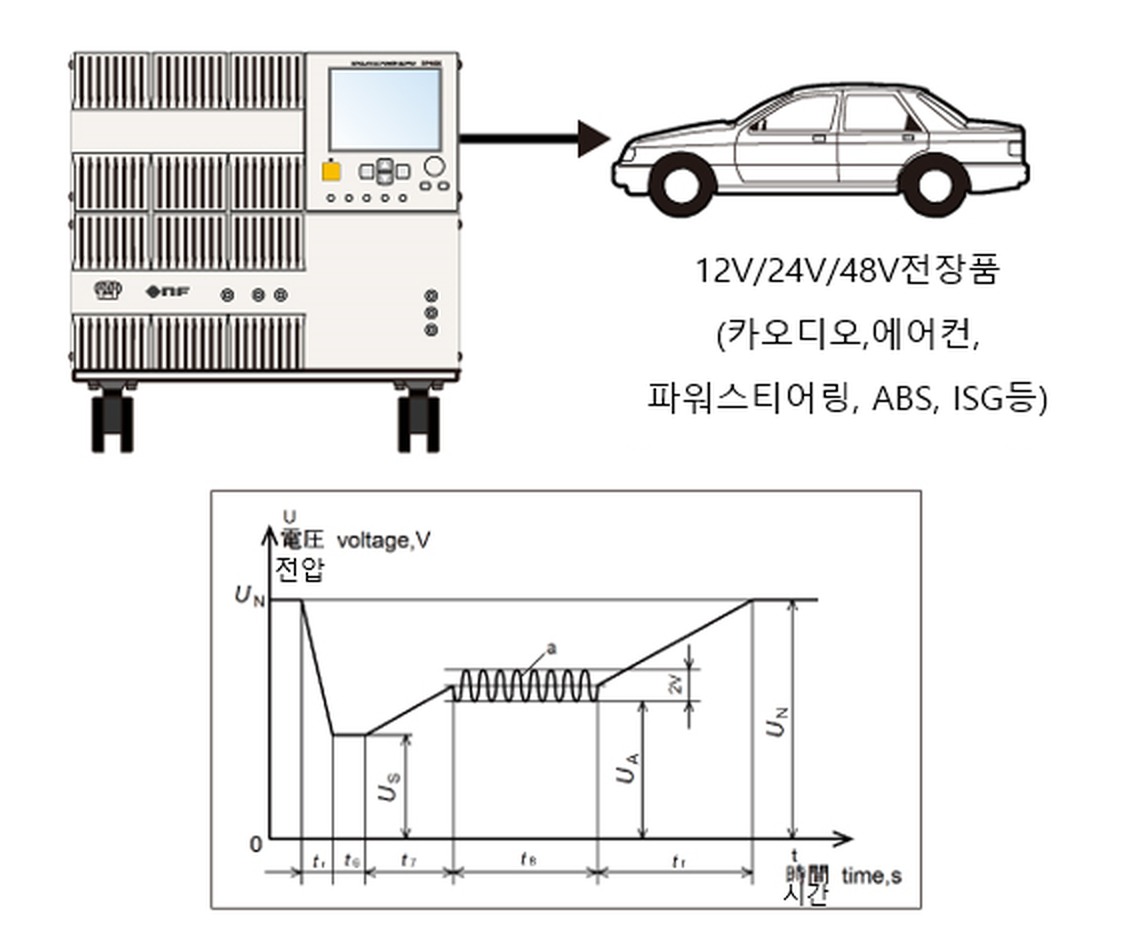

차량 전장품 전원 전압 변동 시험
12V/24V/48V 차량 전장품(카오디오, 에어컨, 파워 스티어링, ABS, ISG 등)의 전원 전압 변동 시험에 사용합니다. 시퀀스 기능으로 특정 패턴을 미리 프로그램해 출력합니다.

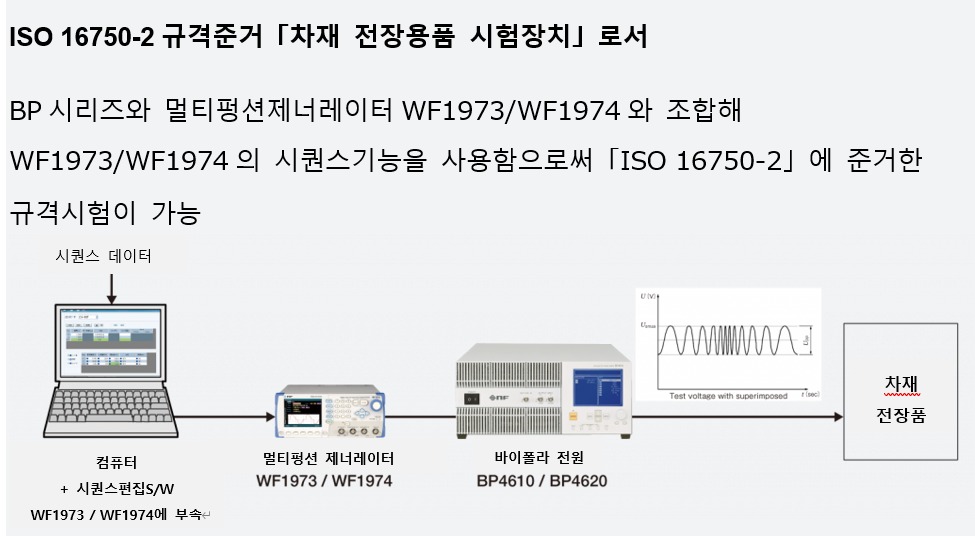

ISO 16750-2 시험 장치
BP 시리즈와 멀티 펑션 제너레이터 WF1973/WF1974를 조합하고 WF1973/WF1974의 시퀀스 기능을 사용해 ISO 16750-2에 준거한 규격 시험이 가능합니다.

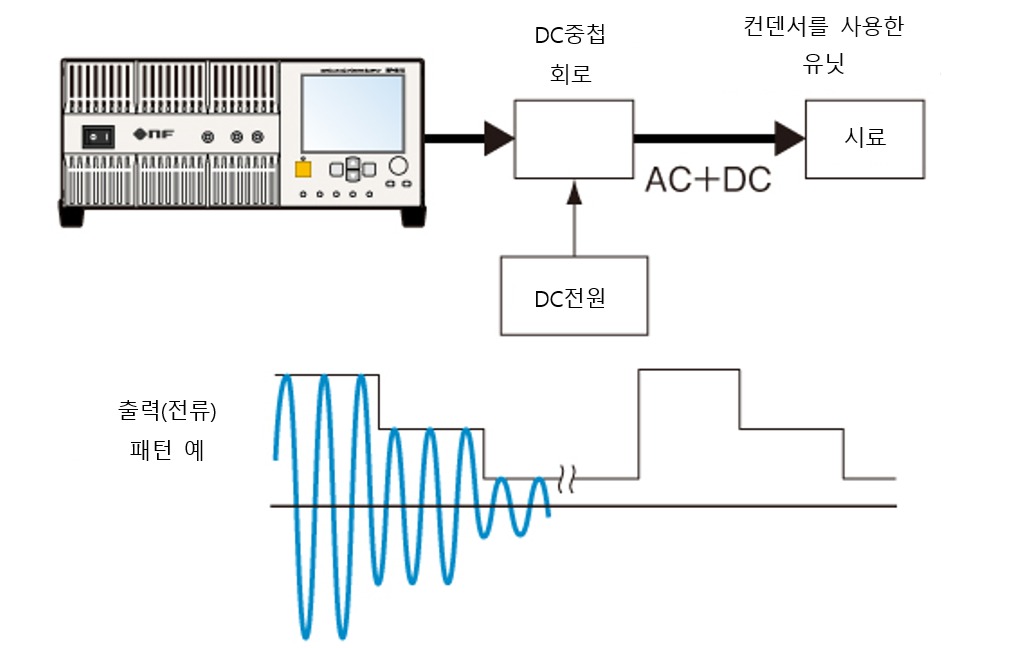

DC 중첩 · 자계 발생용 정전류
DC 전원과 중첩 회로를 조합한 AC+DC 출력과 출력 전류 패턴 예입니다. 자계 발생용 정전류 전원으로도 쓰입니다.
도금용 정전류 전원 · 모터 인버터 평가
도금용 정전류 전원과 3상 모터·인버터의 평가 등에 사용합니다.
가격 · 납기 안내 · 모델과 구성에 따라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
