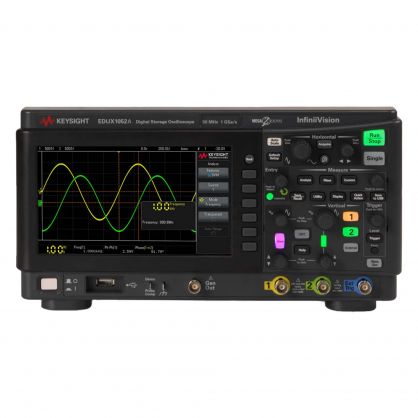

DSOX1202A (기본모델)

주요스펙

합리적인 가격의 최첨단 오실로스코프

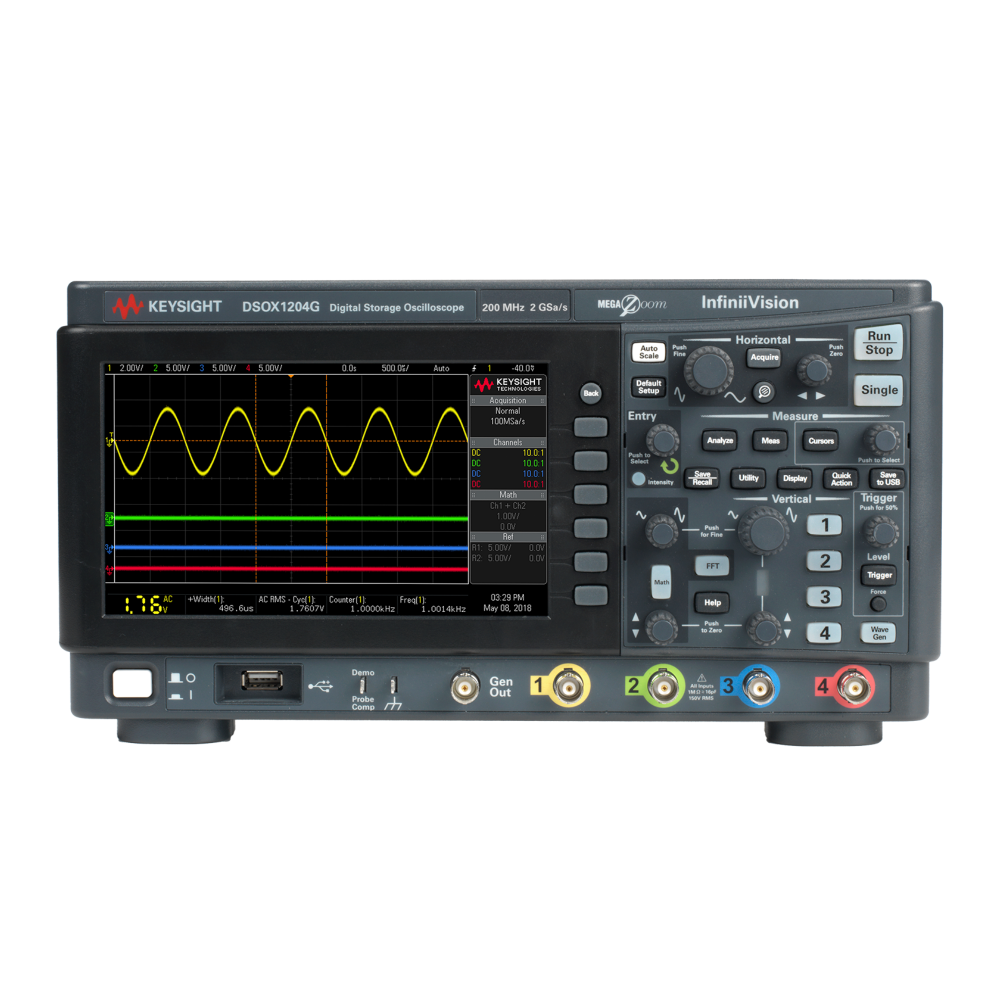

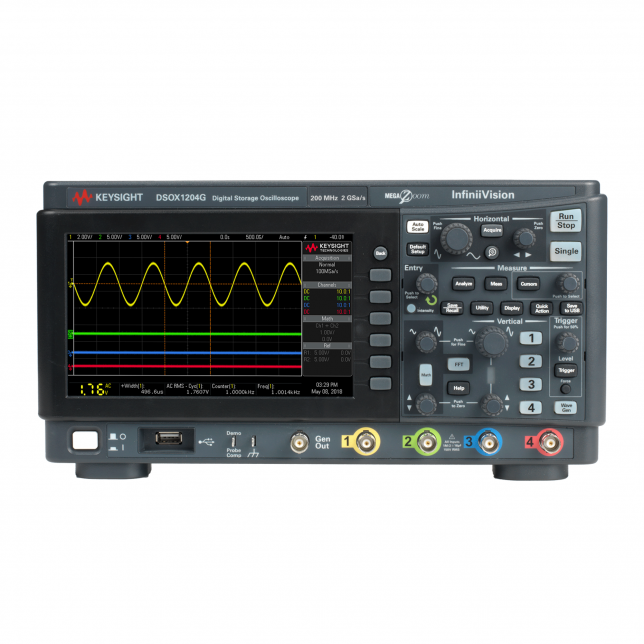

DSOX1202A를 포함한 키사이트 1000 X-시리즈는 업계에서 검증된 기술을 놀라운 가격에 제공하도록 설계되었습니다. 이제 전문적인 측정 기능과 사용하기 쉬운 인터페이스를 합리적인 가격으로 경험할 수 있습니다. 더 높은 기준을 설정하고, 더욱 정확한 테스트를 경험하세요.

1. 70 ~ 200 MHz 대역폭 지원

2. WaveGen을 통해 주파수 응답 분석 제공 (Bode gain & phase plots)

3. 초당 200,000개의 파형 업데이트 속도로 더욱 상세한 신호 분석 가능

4. 직관적인 사용자 인터페이스 및 내장 도움말/학습 신호로 쉽고 빠른 테스트 가능

5. 업계 최고 수준의 소프트웨어 분석 기능 제공

- 표준 직렬 버스 분석 지원 (I²C, SPI, UART/RS-232, CAN, LIN)

6-in-1 통합 시스템으로 다양한 측정 기능 활용 가능

6-in-1 통합 시스템

DSOX1202A를 포함한 키사이트 1000 X-시리즈는 업계 최고 수준의 소프트웨어 분석 기능과 함께 전문가급 오실로스코프 성능을 제공합니다. 1000 X-시리즈는 6가지 계측 기능을 하나의 장비에 통합하여 비용 절감과 작업 공간 절약을 동시에 실현합니다.

오실로스코프

DSOX1202A를 포함한 키사이트 1000 X-시리즈는 저렴한 가격에도 품질을 타협하지 않는 오실로스코프 제품 시리즈입니다. 각 모델은 측정 기능과 표준 소프트웨어 분석 기능을 제공하며, 이는 가격이 3배 더 비싼 오실로스코프와도 견줄 만큼 뛰어난 성능을 갖추고 있습니다.

WaveGen
(내장형 20 MHz 함수 발생기 및 변조 기능)

키사이트 1000 X-시리즈 중 "G" 모델은 20 MHz 함수 발생기(WaveGen)를 내장하고 있으며, 변조(Modulation) 기능까지 지원합니다. 이는 교육용 실험실이나 설계 연구실에서 공간과 예산을 절약하는 데 최적화된 솔루션입니다. (EDUX1052G, DSOX1202G, DSOX1204G 모델에서만 제공)

- 사인파(Sine), 사각파(Square), 램프파(Ramp), 펄스(Pulse), DC, 노이즈(Noise) 출력 지원

- 신호 변조 기능 지원: AM(진폭 변조), FM(주파수 변조), FSK(주파수 천이 변조) 설정 가능

하드웨어 기반 직렬 프로토콜 디코딩 및 트리거

DSOX1202A를 포함한 1000 X-시리즈는 강력한 프로토콜 분석 기능을 갖춘 오실로스코프입니다. 하드웨어 기반의 전용 직렬 통신 분석 기능을 제공하여, 빠르고 정확한 프로토콜 디코딩이 가능합니다.

일반적인 오실로스코프는 소프트웨어 후처리 방식(Software Post-Processing)을 사용하여 디코딩 속도가 느려지고 파형 업데이트 속도가 저하되는 문제가 발생합니다. DSOX1202A를 포함한 1000 X-시리즈는 하드웨어 기반의 디코딩 기술을 적용하여 더 빠르게 데이터를 분석할 수 있습니다. 이를 통해 직렬 통신 오류를 더욱 효과적으로 감지하고, 오실로스코프의 사용성을 향상시킵니다.

- EDUX 모델: I²C, UART/RS232

- DSOX 모델: I²C, SPI, UART/RS232, CAN, LIN

주파수 응답 분석기

키사이트 1000 X-시리즈 중 "G" 모델은 하드웨어 기반의 전용 직렬 통신 분석 기능을 제공하여, 빠르고 정확한 프로토콜 디코딩이 가능합니다. (EDUX1052G, DSOX1202G, DSOX1204G 모델에서만 제공)

주파수 응답 분석(Frequency Response Analysis, FRA)은 증폭기, 수동 네트워크(RLC 회로), 전원 공급 피드백 네트워크를 특성화하는 데 필수적인 측정 방법입니다. 보드 플롯은 전자공학을 공부하는 모든 학생이 반드시 익혀야 할 기본 개념이기도 합니다.

1000 X-시리즈는 “G” 모델에서 기본적으로 주파수 응답 분석 기능을 제공하며, 이를 활용하면 수동 RLC 회로나 증폭기의 이득(Gain) 및 위상(Phase) 성능을 직관적으로 이해할 수 있습니다. 이 기능은 주파수에 따른 이득 및 위상 측정을 보드 플롯으로 표현하여 제공됩니다.

기존에는 벡터 네트워크 분석기(VNA) 또는 별도의 저가형 주파수 응답 분석기(FRA)를 사용해야 했지만, 이제는 1000 X-시리즈 오실로스코프의 내장 WaveGen 및 보드 플롯 기능을 활용하여 더욱 쉽고 경제적인 방법으로 주파수 응답 분석이 가능합니다.

또한, DSOXBODE 보드 플롯 트레이닝 키트가 제공되며, 보드 플롯 측정 학습을 위한 튜토리얼 및 실습 가이드를 다운로드할 수 있습니다.

디지털 전압계

DSOX1202A를 포함한 1000 X-시리즈 오실로스코프에는 DVM(3자리의 디지털 전압계)이 내장되어 있습니다. 오실로스코프 채널에 연결된 프로브를 통해 동작하지만, 트리거 시스템과는 독립적으로 동작하여서 동일한 연결을 사용하면서도 DVM 측정과 오실로스코프 측정을 동시에 수행할 수 있습니다.

오실로스코프의 캡처를 설정할 필요 없이 AC RMS, DC, DC RMS 값을 빠르게 측정할 수 있습니다. 측정 결과는 항상 화면에 표시되므로, 필요한 값을 즉시 확인하고 빠르게 특성 분석을 수행할 수 있습니다. 1000 X-시리즈 오실로스코프에는 이러한 DVM 기능이 기본으로 내장되어 있습니다.

주파수 카운터

DSOX1202A를 포함한 1000 X-시리즈 오실로스코프에는 내장형 5자리 주파수 카운터가 포함되어 있습니다. 이 카운터는 오실로스코프 채널에 연결된 프로브를 통해 동작하므로, 동일한 연결을 사용하여 주파수 측정과 트리거된 오실로스코프 측정을 동시에 수행할 수 있습니다.

오실로스코프의 캡처를 설정하지 않아도 주파수를 빠르게 측정할 수 있으며, 고해상도 측정 결과가 항상 화면에 표시되므로, 즉시 데이터를 확인하고 신속하게 분석할 수 있습니다.
