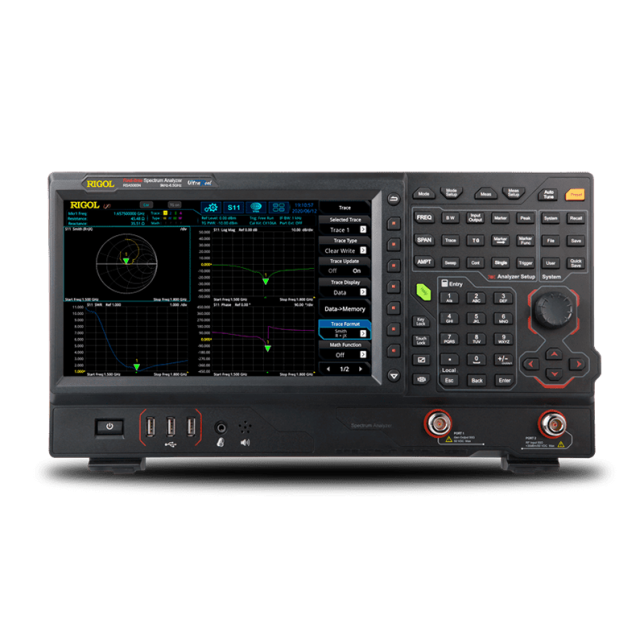

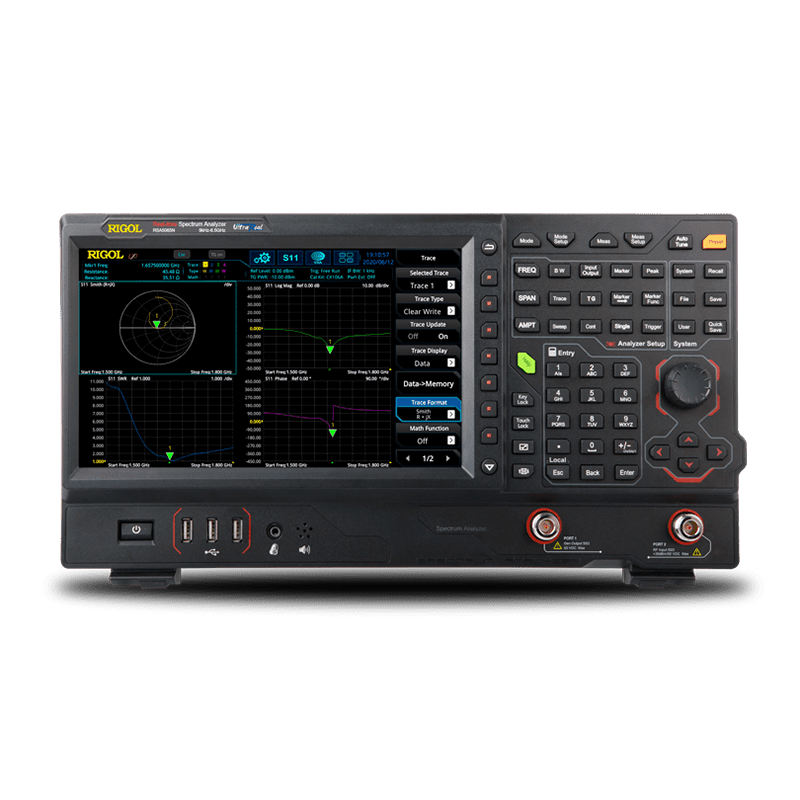

RSA5000 시리즈
3.2GHz · 6.5GHz 두 가지 주파수 대역에 기본형, 트래킹 제너레이터 내장형(-TG), 벡터 네트워크 분석 모드까지 갖춘 N 모델로 구성된 6개 모델. Ultra-Real 실시간 분석과 스윕 분석을 한 대에서 수행합니다.
실시간 분석과 스윕 분석을
한 대로 해결합니다
순간 신호를 놓치지 않는 실시간 스펙트럼 분석에 벡터 신호 분석, EMI 사전 시험, 벡터 네트워크 분석까지. 기업 R&D, 생산 현장, 교육 과정에서 폭넓게 쓰이는 스펙트럼 분석기입니다.
데이터시트RSA5000 시리즈 상세 사양 PDF 보기RSA5000이 달라지는 지점
Ultra-Real 실시간 분석, 최대 40MHz
리골 Ultra-Real 기술로 분석 대역 안의 I/Q 데이터를 끊김 없이 수집합니다. 실시간 대역폭은 기본 25MHz, 옵션(RSA5000-B40)으로 40MHz까지 확장되며, 40MHz 스팬에서 7.45µs 이상 지속되는 과도 신호를 100% 포착합니다.
7가지 실시간 디스플레이 모드
노멀, 밀도(Density), 스펙트로그램, 밀도 스펙트로그램, PvT, PvT 스펙트럼, PvT 스펙트로그램으로 신호가 시간에 따라 어떻게 변하는지 보여줍니다. 밀도 화면으로 큰 신호 뒤에 숨은 이상 신호도 찾아낼 수 있습니다.
주파수 마스크 트리거(FMT)
실시간 분석 전용 트리거입니다. 마스크를 빠르게 만들고, 신호가 마스크에 들어오거나 벗어나는 순간을 조건으로 트리거해 모니터링 범위 안의 산발적인 이상 신호를 정확히 잡아냅니다.
벡터 네트워크 분석 모드 내장 (N 모델)
RSA5032N·RSA5065N은 VNA 모드로 부품과 회로망의 S11, S21, 고장점 거리(DTF)를 측정합니다. 결과는 스미스 차트, 폴라 차트 등 다양한 형식으로 표시됩니다.
벡터 신호 분석으로 설계 문제 확인
VSA 옵션(RSA5000-VSA)은 FSK, MSK, PSK, QAM, ASK 등 디지털 변조를 지원합니다. 성상도, 아이 다이어그램, 복조 데이터 등을 한 화면에 보여줘 설계상의 문제를 빠르게 찾을 수 있습니다.
내장 EMI 사전 적합성 시험
EMI 옵션(RSA5000-EMI)은 CISPR 16-1-1 검출기와 대역폭을 지원합니다. EN55011 등 규격 리밋 라인을 불러와 전도·방사 사전 시험을 하고, 간섭원을 찾아 개선해 출시 기간을 줄일 수 있습니다.
위상 잡음 -108dBc/Hz (typ.)
500MHz 반송파, 10kHz 오프셋에서 -108dBc/Hz(typ.)의 위상 잡음과 우수한 스윕 성능으로 신뢰할 수 있는 측정 결과를 제공합니다.
10.1인치 멀티터치 + 노브·키 조작
정전식 멀티터치 스크린에서 탭, 드래그, 핀치 줌 등 제스처로 빠르게 설정합니다. 기존 리골 장비처럼 노브와 키로도 조작할 수 있고, 키보드와 마우스도 연결해 쓸 수 있습니다.
HDMI · LAN · USB와 웹 제어
HDMI로 큰 모니터에 연결해 화면을 크게 볼 수 있고, 웹 제어(Web Control) 기능으로 장비 IP 주소에 접속해 원격으로 바로 조작할 수 있습니다. LAN은 LXI Core 2011을 지원합니다.
모델 선택 가이드
주파수 범위(3.2GHz / 6.5GHz)와 트래킹 제너레이터·VNA 모드 탑재 여부로 모델이 나뉩니다. 그 밖의 기본 성능은 같습니다.
| RSA5032 | RSA5032-TG | RSA5032N | RSA5065 | RSA5065-TG | RSA5065N | |
|---|---|---|---|---|---|---|
| 주파수 범위 | 9kHz~3.2GHz | 9kHz~6.5GHz | ||||
| 트래킹 제너레이터 | - | 100kHz~3.2GHz | 100kHz~3.2GHz | - | 100kHz~6.5GHz | 100kHz~6.5GHz |
| VNA 모드 | - | - | 10MHz~3.2GHz | - | - | 10MHz~6.5GHz |
| GPSA · RTSA | 기본 | |||||
| VSA · EMI | 옵션 | |||||
| 실시간 대역폭 | 25MHz (기본), 40MHz (옵션 RSA5000-B40) | |||||
| 무게 | 4.65kg | 4.95kg | 4.95kg | 4.65kg | 4.95kg | 4.95kg |
N 모델에는 -TG 모델에 없는 하드웨어가 들어 있어 VNA 모드를 쓸 수 있으며, -TG 모델은 VNA 모드를 지원하지 않습니다. N 모델의 무게는 트래킹 제너레이터 내장 기준입니다.
5가지 측정 모드
기본 2개 모드로 시작하고, 필요한 애플리케이션 옵션을 추가하세요.
| 모드 | 용도 | 구성 |
|---|---|---|
| GPSA | 범용 스펙트럼 분석 | 기본 |
| RTSA | 실시간 스펙트럼, 밀도, 스펙트로그램, PvT, FMT 트리거 | 기본 |
| VSA | 벡터 신호 분석(디지털 변조 분석) | 옵션 RSA5000-VSA |
| EMI | EMI 사전 적합성 시험 (CISPR 검출기) | 옵션 RSA5000-EMI |
| VNA | S11 · S21 · DTF 측정 | N 모델 기본 |
채널 전력, ACP, 점유 대역폭 등 송신기 시험 항목은 고급 측정 키트(RSA5000-AMK) 옵션으로 제공됩니다.
이런 현장에 적합합니다
스펙트럼 모니터링 · 간섭 분석
실시간 분석과 FMT 트리거로 간헐적·순간 신호를 감지하고 간섭 원인을 추적
EMI 사전 시험
EMI 옵션과 근접장 프로브로 전도·방사 사전 시험, 인증 전 문제 점검
무선통신 · IoT R&D
VSA 옵션으로 성상도·EVM 검증, 블루투스·ZigBee·WLAN(802.11b)·GSM·WCDMA 등 프리셋 규격의 변조 품질 분석
부품 · 안테나 · 케이블 측정
-TG 모델로 필터·증폭기 주파수 응답 측정, N 모델로 S11·S21·DTF 측정
상세 사양
| 주파수 범위 | RSA5032 계열 9kHz~3.2GHz / RSA5065 계열 9kHz~6.5GHz |
|---|---|
| 기준 주파수 | 10MHz, 초기 교정 정확도 <1ppm, 에이징 <1ppm/년 (옵션 OCXO-C08: <0.1ppm, <0.03ppm/년) |
| RBW / VBW | 1Hz ~ 10MHz (1-3-10 단계) |
| 위상 잡음 (500MHz) | 1kHz <-95 (typ.) / 10kHz <-106, <-108 (typ.) / 1MHz <-115, <-117 (typ.) dBc/Hz |
| DANL (20MHz~1.5GHz, 1Hz 정규화) | PA OFF <-142dBm, -145dBm (typ.) / PA ON <-162dBm, -165dBm (typ.) |
| 측정 범위 | DANL ~ +30dBm (10MHz 이상) |
| 최대 입력 레벨 | DC 50V, CW RF +30dBm (감쇠 40dB 이상, 프리앰프 OFF) / 손상 레벨 +33dBm (2W) |
| 레벨 측정 불확도 | <0.8dB (nominal) / 절대 진폭 정확도 <0.3dB (50MHz) |
| 주파수 응답 (프리앰프 OFF) | 100kHz~3.2GHz <0.5dB / 3.2~6.5GHz <0.7dB |
| 3차 인터셉트 (TOI) | +11dBm, +15dBm (typ.) |
| 실시간 분석 | 대역폭 25MHz (옵션 40MHz), 100% POI 최소 신호 7.45µs, FFT 146,484회/s |
| 스윕 시간 | 1ms ~ 4,000s (제로 스팬 1µs ~ 6,000s) |
| 트래킹 제너레이터 (-TG / N) | 100kHz~3.2GHz 또는 6.5GHz, 출력 -40~0dBm (1dB 단위) |
| 디스플레이 | 10.1인치 1024×600 정전식 멀티터치 |
| 내부 저장공간 | 512MB (외장은 USB 메모리 별도) |
| 인터페이스 | USB Host 2.0 (4포트), USB Device 2.0, LAN 100/1000Base (LXI Core 2011), HDMI 1.4b, 10MHz 기준 입출력·트리거 BNC, IF 출력 |
| 전원 | AC 100~240V, 45~440Hz, 소비전력 55W (typ.), 옵션 모두 장착 시 최대 90W |
| 크기 / 무게 | 410 × 224 × 135 mm / 4.65kg (TG 미포함), 4.95kg (TG 포함) |
| 사용 환경 | 동작 0~50℃, 보관 -20~70℃ |
※ 제조사 데이터시트(DSD20109-1110, 2026.07) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다. typ.는 상온에서 측정값의 80%가 만족하는 대표 성능이며 보증치가 아닙니다.
구성품 및 옵션
기본 구성
RSA5000 본체, 전원 코드, 퀵 가이드 (RF 케이블은 별매)
애플리케이션 옵션
벡터 신호 분석(RSA5000-VSA), EMI 측정(RSA5000-EMI), 고급 측정 키트(RSA5000-AMK)
성능 옵션 · 소프트웨어
프리앰프(RSA5000-PA), 40MHz 실시간·분석 대역폭(RSA5000-B40), 고안정 클럭(OCXO-C08), PC 소프트웨어(Ultra Spectrum), EMI 사전 적합성 소프트웨어(S1210)
액세서리(별매)
네트워크 분석 교정 키트(CK106A / CK106E), VSWR 브리지(VB1032 / VB1080), DSA 유틸리티 키트, RF 어댑터 키트, RF CATV 키트, RF 감쇠기 키트, 30dB 고전력 감쇠기(ATT03301H), 근접장 프로브(NFP-3), 랙 마운트 키트(RM6041), RF 케이블, USB 케이블
