오디에이테크놀로지 ODA Technologies · 스위칭 프로그래머블 DC 전원공급기 (19인치 랙형)
EX150-56
최대 150V, 56A, 8.4kW 출력의 19인치 4U 랙형 프로그래머블 DC 전원공급기입니다. 2.5kW까지 1U 높이에 담은 슬림 구조로 시험 랙의 공간을 아끼고, 직렬·병렬 구성으로 더 큰 용량까지 확장할 수 있습니다.
150V최대 출력 전압
56A최대 출력 전류
8.4kW정격 출력
4U19인치 랙 높이
EX150-56의 특징
EX 시리즈 8.4kW 150V 모델입니다. 전압·전류 듀얼 엔코더와 원격 전압 감지, RS-232C·RS-485 통신을 기본으로 갖춰 생산 라인과 시험 자동화 설비에 바로 넣을 수 있습니다.
랙 공간을 아끼는 슬림형
폭 426mm 19인치 표준, 높이 176mm(4U)에 8.4kW를 담았습니다. 리니어 전원보다 훨씬 작고 가볍습니다.
정밀 설정과 원격 감지
이 모델의 전압 설정 정확도는 0.1% + 225mV입니다. 원격 전압 감지로 긴 케이블의 전압 강하를 보정해 부하단 전압을 맞춥니다.
보호와 한계 설정
OVP·OCP 보호와 UVL·OVL·UCL·OCL 상하한 설정으로 장시간 시험과 조작 실수에도 부하를 지킵니다.
자동화와 확장
설정 10개 저장·호출, SCPI 명령의 RS-232C·RS-485 기본. TCP/IP, 절연형 아날로그 제어, 3상 입력은 추가상품으로 선택합니다.
EX 시리즈 라인업
600W부터 9.6kW까지, 20V~1000V 전압대의 110개 모델이 있습니다. 표시된 행이 이 상품입니다.
| 모델 | 최대 전압 | 최대 전류 | 출력 |
|---|---|---|---|
| EX20-30 | 20V | 30A | 600W |
| EX20-60 | 20V | 60A | 1200W |
| EX20-90 | 20V | 90A | 1800W |
| EX20-120 | 20V | 120A | 2400W |
| EX20-180 | 20V | 180A | 3600W |
| EX20-240 | 20V | 240A | 4800W |
| EX20-300 | 20V | 300A | 6000W |
| EX20-360 | 20V | 360A | 7200W |
| EX20-420 | 20V | 420A | 8400W |
| EX20-480 | 20V | 480A | 9600W |
| EX30-20 | 30V | 20A | 600W |
| EX30-40 | 30V | 40A | 1200W |
| EX30-60 | 30V | 60A | 1800W |
| EX30-80 | 30V | 80A | 2400W |
| EX30-120 | 30V | 120A | 3600W |
| EX30-160 | 30V | 160A | 4800W |
| EX30-200 | 30V | 200A | 6000W |
| EX30-240 | 30V | 240A | 7200W |
| EX30-280 | 30V | 280A | 8400W |
| EX30-320 | 30V | 320A | 9600W |
| EX40-15 | 40V | 15A | 600W |
| EX40-30 | 40V | 30A | 1200W |
| EX40-45 | 40V | 45A | 1800W |
| EX40-60 | 40V | 60A | 2400W |
| EX40-90 | 40V | 90A | 3600W |
| EX40-120 | 40V | 120A | 4800W |
| EX40-150 | 40V | 150A | 6000W |
| EX40-180 | 40V | 180A | 7200W |
| EX40-210 | 40V | 210A | 8400W |
| EX40-240 | 40V | 240A | 9600W |
| EX50-12 | 50V | 12A | 600W |
| EX50-24 | 50V | 24A | 1200W |
| EX50-36 | 50V | 36A | 1800W |
| EX50-48 | 50V | 48A | 2400W |
| EX50-72 | 50V | 72A | 3600W |
| EX50-96 | 50V | 96A | 4800W |
| EX50-120 | 50V | 120A | 6000W |
| EX50-144 | 50V | 144A | 7200W |
| EX50-168 | 50V | 168A | 8400W |
| EX50-192 | 50V | 192A | 9600W |
| EX60-10 | 60V | 10A | 600W |
| EX60-20 | 60V | 20A | 1200W |
| EX60-30 | 60V | 30A | 1800W |
| EX60-40 | 60V | 40A | 2400W |
| EX60-60 | 60V | 60A | 3600W |
| EX60-80 | 60V | 80A | 4800W |
| EX60-100 | 60V | 100A | 6000W |
| EX60-120 | 60V | 120A | 7200W |
| EX60-140 | 60V | 140A | 8400W |
| EX60-160 | 60V | 160A | 9600W |
| EX80-7.5 | 80V | 7.5A | 600W |
| EX80-15 | 80V | 15A | 1200W |
| EX80-22.5 | 80V | 22.5A | 1800W |
| EX80-30 | 80V | 30A | 2400W |
| EX80-45 | 80V | 45A | 3600W |
| EX80-60 | 80V | 60A | 4800W |
| EX80-75 | 80V | 75A | 6000W |
| EX80-90 | 80V | 90A | 7200W |
| EX80-105 | 80V | 105A | 8400W |
| EX80-120 | 80V | 120A | 9600W |
| EX100-6 | 100V | 6A | 600W |
| EX100-12 | 100V | 12A | 1200W |
| EX100-18 | 100V | 18A | 1800W |
| EX100-24 | 100V | 24A | 2400W |
| EX100-36 | 100V | 36A | 3600W |
| EX100-48 | 100V | 48A | 4800W |
| EX100-60 | 100V | 60A | 6000W |
| EX100-72 | 100V | 72A | 7200W |
| EX100-84 | 100V | 84A | 8400W |
| EX100-96 | 100V | 96A | 9600W |
| EX150-4 | 150V | 4A | 600W |
| EX150-8 | 150V | 8A | 1200W |
| EX150-12 | 150V | 12A | 1800W |
| EX150-16 | 150V | 16A | 2400W |
| EX150-24 | 150V | 24A | 3600W |
| EX150-32 | 150V | 32A | 4800W |
| EX150-40 | 150V | 40A | 6000W |
| EX150-48 | 150V | 48A | 7200W |
| EX150-56 | 150V | 56A | 8400W |
| EX150-64 | 150V | 64A | 9600W |
| EX200-3 | 200V | 3A | 600W |
| EX200-6 | 200V | 6A | 1200W |
| EX200-9 | 200V | 9A | 1800W |
| EX200-12 | 200V | 12A | 2400W |
| EX200-18 | 200V | 18A | 3600W |
| EX200-24 | 200V | 24A | 4800W |
| EX200-30 | 200V | 30A | 6000W |
| EX200-36 | 200V | 36A | 7200W |
| EX200-42 | 200V | 42A | 8400W |
| EX200-48 | 200V | 48A | 9600W |
| EX300-2 | 300V | 2A | 600W |
| EX300-4 | 300V | 4A | 1200W |
| EX300-6 | 300V | 6A | 1800W |
| EX300-8 | 300V | 8A | 2400W |
| EX300-12 | 300V | 12A | 3600W |
| EX300-16 | 300V | 16A | 4800W |
| EX300-20 | 300V | 20A | 6000W |
| EX300-24 | 300V | 24A | 7200W |
| EX300-28 | 300V | 28A | 8400W |
| EX300-32 | 300V | 32A | 9600W |
| EX600-2 | 600V | 2A | 1200W |
| EX600-4 | 600V | 4A | 2400W |
| EX600-8 | 600V | 8A | 4800W |
| EX600-12 | 600V | 12A | 7200W |
| EX600-16 | 600V | 16A | 9600W |
| EX1000-2 | 1000V | 2A | 2000W |
| EX1000-3 | 1000V | 3A | 3000W |
| EX1000-4 | 1000V | 4A | 4000W |
| EX1000-6 | 1000V | 6A | 6000W |
| EX1000-8 | 1000V | 8A | 8000W |
EX150-56 상세 사양
| 출력 | 0 ~ 150V / 0 ~ 56A / 8.4kW |
|---|---|
| 크기 구분 | 19인치 4U 랙형 · 426(W) × 176(H) × 545(D) mm |
| 설정 정확도 (25℃) | 전압 0.1% + 225mV / 전류 0.1% + 176mA |
| 측정(리드백) 정확도 (25℃) | 전압 0.1% + 150mV / 전류 0.1% + 118mA |
| 리플·노이즈 | 50mV RMS 이하 (20MHz 대역) |
| 표시 분해능 | 전압 0.1V / 전류 0.01A (4자리) |
| 효율 | 85% (대표값) |
| 무게 | 31.5kg |
| 라인·부하 변동률 | 0.1% 이하 |
| 동작 모드 | CV/CC 자동 전환, 원격 전압 감지, 출력 ON/OFF |
| 디스플레이 | 8문자 2줄 LCD |
| 보호·제한 | OVP, OCP / UVL, OVL, UCL, OCL 설정, 패널 잠금 |
| 메모리 | 설정 10개 저장·호출, Factory Mode 11종, 교정(수동·PC) |
| 통신 | RS-232C, RS-485 기본, SCPI 프로토콜 · TCP/IP 옵션 |
| 입력 전원 | 단상 220Vac ±10% (3상 220V·380V 입력 옵션) |
| 인증 | - |
※ 제조사 자료(오디에이테크놀로지 EX Series) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
구성품과 옵션
| 구분 | 내용 |
|---|---|
| 기본 구성 | 본체, AC 파워 코드, 랙 마운트 브래킷, 매뉴얼(QR 코드), 데모 소프트웨어(QR 코드) |
| 통신 옵션 | TCP/IP 통신 — 추가상품에서 선택 |
| 신호 옵션 | 절연형 아날로그 입력 제어(DC 0~5V/0~10V)와 출력 모니터링 — 추가상품에서 선택. 출력 ON/OFF 외부 신호 제어는 견적 문의 |
| 입력 전원 변경 | 3상 220V(3선식) 또는 3상 380V(4선식) 입력 — 추가상품에서 선택 |

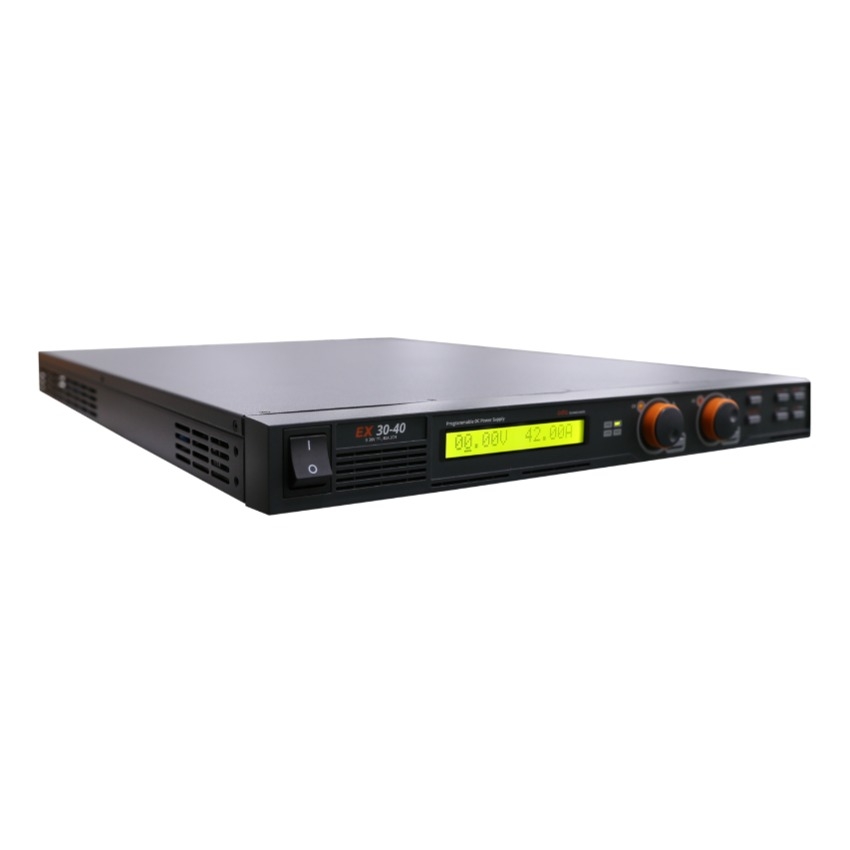

| 사진 안내 | 대표 사진은 1U 모델입니다. 2U·4U 모델은 높이가 다릅니다. |
직렬·병렬로 더 큰 용량이 필요하거나 입력 전원 조건이 있으면 미리 알려 주세요.통신·아날로그 제어·입력 전원 옵션을 함께 견적해 드립니다. 납기: 주문제작품 4주
