최대 150V, 32A, 4.8kW 출력의 19인치 2U 랙형 프로그래머블 DC 전원공급기입니다. 빠른 응답 속도와 0.01% 수준의 출력 안정도로 시험 장비와 자동화 라인에 맞춰 설계된 오디에이의 고성능 시리즈입니다.
NEX150-32의 특징
NEX 시리즈 4.8kW 150V 모델입니다. 부하가 급변해도 1ms 안에 출력을 되돌리고, 상승·하강 시간이 50ms(정격 부하)로 짧아 반복 시험의 사이클을 줄여 줍니다. RS-232C·RS-485·TCP/IP 통신과 아날로그 외부 제어를 갖춰 별도 모듈 없이 시스템에 연결됩니다.
빠른 응답, 안정된 출력
과도 응답 1ms, 라인·부하 변동률 0.01% 이하. 부하 변동이 큰 배터리·모터·전장 부품 시험에서도 출력이 흔들리지 않습니다.
높은 효율과 역률
정격 부하에서 효율 87% 이상, 역률 0.99 이상입니다. 4.8kW를 오래 돌려도 발열과 전기 사용이 적습니다.
통신·외부 제어 기본
RS-232C, RS-485, TCP/IP 통신과 아날로그 외부 제어를 기본으로 갖췄습니다. 설정 저장·호출과 12가지 Factory Mode로 반복 시험을 자동화할 수 있습니다.
랙에 맞춘 크기
폭 426mm 19인치 표준, 높이 88mm(2U)입니다. 랙 마운트 브래킷으로 시험 랙에 바로 장착합니다.
NEX 시리즈 라인업
600W부터 4.8kW까지, 20V~600V 11가지 전압의 63개 모델이 있습니다. 표시된 행이 이 상품입니다.
| 모델 | 최대 전압 | 최대 전류 | 출력 |
|---|---|---|---|
| NEX20-30 | 20V | 30A | 600W |
| NEX20-60 | 20V | 60A | 1200W |
| NEX20-90 | 20V | 90A | 1800W |
| NEX20-120 | 20V | 120A | 2400W |
| NEX20-180 | 20V | 180A | 3600W |
| NEX20-240 | 20V | 240A | 4800W |
| NEX30-20 | 30V | 20A | 600W |
| NEX30-40 | 30V | 40A | 1200W |
| NEX30-60 | 30V | 60A | 1800W |
| NEX30-80 | 30V | 80A | 2400W |
| NEX30-120 | 30V | 120A | 3600W |
| NEX30-160 | 30V | 160A | 4800W |
| NEX40-15 | 40V | 15A | 600W |
| NEX40-30 | 40V | 30A | 1200W |
| NEX40-45 | 40V | 45A | 1800W |
| NEX40-60 | 40V | 60A | 2400W |
| NEX40-90 | 40V | 90A | 3600W |
| NEX40-120 | 40V | 120A | 4800W |
| NEX50-12 | 50V | 12A | 600W |
| NEX50-24 | 50V | 24A | 1200W |
| NEX50-36 | 50V | 36A | 1800W |
| NEX50-48 | 50V | 48A | 2400W |
| NEX50-72 | 50V | 72A | 3600W |
| NEX50-96 | 50V | 96A | 4800W |
| NEX60-10 | 60V | 10A | 600W |
| NEX60-20 | 60V | 20A | 1200W |
| NEX60-30 | 60V | 30A | 1800W |
| NEX60-40 | 60V | 40A | 2400W |
| NEX60-60 | 60V | 60A | 3600W |
| NEX60-80 | 60V | 80A | 4800W |
| NEX80-7.5 | 80V | 7.5A | 600W |
| NEX80-15 | 80V | 15A | 1200W |
| NEX80-22.5 | 80V | 22.5A | 1800W |
| NEX80-30 | 80V | 30A | 2400W |
| NEX80-45 | 80V | 45A | 3600W |
| NEX80-60 | 80V | 60A | 4800W |
| NEX100-6 | 100V | 6A | 600W |
| NEX100-12 | 100V | 12A | 1200W |
| NEX100-18 | 100V | 18A | 1800W |
| NEX100-24 | 100V | 24A | 2400W |
| NEX100-36 | 100V | 36A | 3600W |
| NEX100-48 | 100V | 48A | 4800W |
| NEX150-4 | 150V | 4A | 600W |
| NEX150-8 | 150V | 8A | 1200W |
| NEX150-12 | 150V | 12A | 1800W |
| NEX150-16 | 150V | 16A | 2400W |
| NEX150-24 | 150V | 24A | 3600W |
| NEX150-32 | 150V | 32A | 4800W |
| NEX200-3 | 200V | 3A | 600W |
| NEX200-6 | 200V | 6A | 1200W |
| NEX200-9 | 200V | 9A | 1800W |
| NEX200-12 | 200V | 12A | 2400W |
| NEX200-18 | 200V | 18A | 3600W |
| NEX200-24 | 200V | 24A | 4800W |
| NEX300-2 | 300V | 2A | 600W |
| NEX300-4 | 300V | 4A | 1200W |
| NEX300-6 | 300V | 6A | 1800W |
| NEX300-8 | 300V | 8A | 2400W |
| NEX300-12 | 300V | 12A | 3600W |
| NEX300-16 | 300V | 16A | 4800W |
| NEX600-2 | 600V | 2A | 1200W |
| NEX600-4 | 600V | 4A | 2400W |
| NEX600-8 | 600V | 8A | 4800W |
NEX150-32 상세 사양
| 출력 | 0 ~ 150V / 0 ~ 32A / 4.8kW |
|---|---|
| 크기 구분 | 19인치 2U 랙형 · 426(W) × 88(H) × 550(D) mm |
| 설정 정확도 | 0.1% + offset (모델별 offset은 문의) |
| 라인·부하 변동률 | 0.01% 이하 |
| 리플·노이즈 | 8mVrms / 60mVp-p (30V 출력 기준) |
| 상승·하강 시간 (정격 부하) | 50ms |
| 과도 응답 시간 | 1ms |
| 효율 / 역률 (정격 부하) | 87% 이상 / 0.99 이상 |
| 표시 분해능 | 4자리, 10mV 또는 100mV |
| 보호·제한 | OVP, OCP / UVL, OVL, UCL, OCL 설정, 패널 잠금 |
| 메모리 | 설정 저장·호출, Factory Mode 12종(User Memory, Last State, Auto Cursor, Auto Key Lock 등), 교정 기능 |
| 통신·제어 | RS-232C, RS-485, TCP/IP, 아날로그 외부 제어 (프로모션으로 아날로그 모듈·TCP/IP 무상 포함, 조건은 문의) |
| 무게 | 15.5~18kg (용량별) |
| 인증 | - |
※ 제조사 자료(오디에이테크놀로지 NEX Series) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
구성품과 옵션
| 구분 | 내용 |
|---|---|
| 기본 구성 | 본체, AC 입력 케이블, 출력 볼트, 랙 마운트 브래킷, 매뉴얼(QR 코드), 데모 소프트웨어(QR 코드) |
| 입력 사양 변경 | 3상 220V 또는 3상 380V 입력으로 변경 제작 가능 (견적 문의) |
| 특수 사양 | 바이폴라 출력 등 맞춤 제작 가능 (견적 문의) |

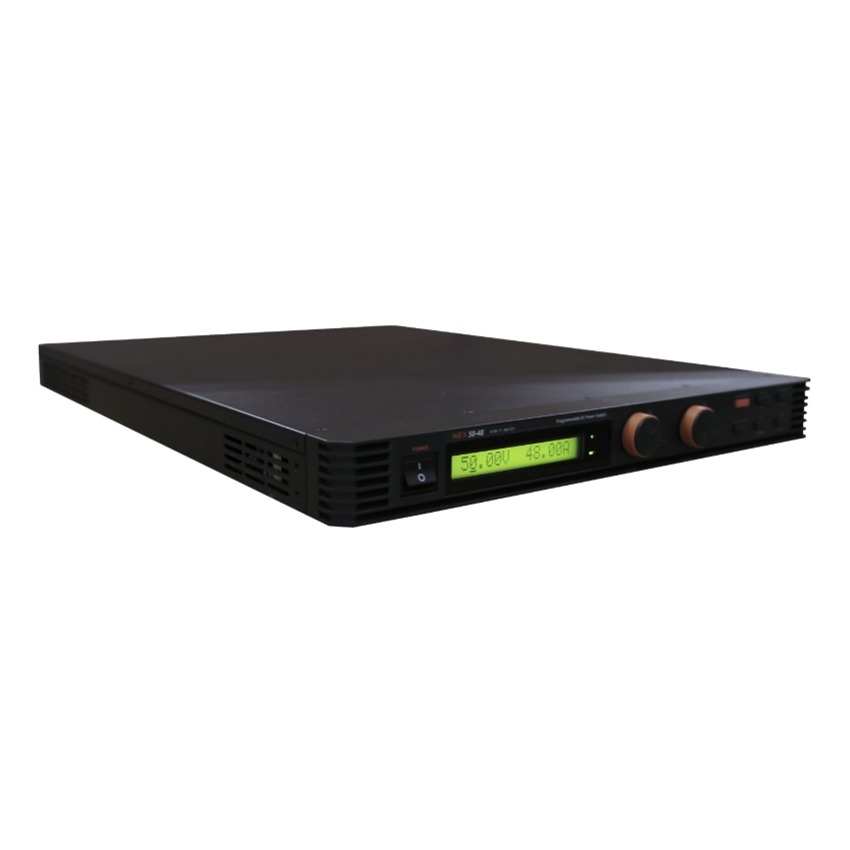

| 사진 안내 | 대표 사진은 1U(600W~2.4kW) 모델입니다. 3.6kW·4.8kW 모델은 2U(높이 88mm)입니다. |
