300V 6A 1.8kW 벤치탑형 프로그래머블 DC 전원공급기. 듀얼 엔코더, OVP·OCP, RS-232C·RS-485 기본

배송비

0원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

EX300-6TB

0원

오디에이테크놀로지 ODA Technologies · 스위칭 프로그래머블 DC 전원공급기 (벤치형)

EX300-6TB

최대 300V, 6A, 1.8kW 출력의 벤치탑형 프로그래머블 DC 전원공급기입니다. 19인치 랙형 EX 시리즈와 같은 성능을 폭 265mm 본체에 담아 실험대 위에서 바로 쓸 수 있습니다.

300V최대 출력 전압

6A최대 출력 전류

1.8kW정격 출력

25mV리플·노이즈(RMS)

EX300-6TB의 특징

EX-TB 시리즈 1.8kW 300V 모델입니다. 전압과 전류를 각각 다이얼로 맞추는 듀얼 엔코더 방식이라 처음 쓰는 사람도 빠르게 설정할 수 있고, RS-232C·RS-485 통신을 기본 제공해 시험 자동화에도 바로 연결됩니다.

랙형 EX 시리즈와 같은 사양을 265 × 150 × 403mm 본체에 담았습니다. 랙 없이 실험대 위에서 1.8kW를 바로 쓸 수 있습니다.

전압과 전류에 엔코더가 하나씩 배정되어 메뉴를 오갈 필요가 없습니다. 이 모델의 전압 설정 정확도는 450mV, 전류는 19mA입니다.

OVP·OCP 보호와 UVL·OVL·UCL·OCL 상하한 잠금으로 장시간 시험이나 실수에도 부하를 지킵니다. 전면 패널 잠금 기능도 있습니다.

설정 10개를 저장·호출해 반복 검사에 쓰고, SCPI 명령 체계의 RS-232C·RS-485 통신을 기본 제공합니다. TCP/IP와 아날로그 I/O는 옵션입니다.

600W부터 2.4kW까지, 20V~300V 9가지 전압의 36개 모델이 있습니다. 표시된 행이 이 상품입니다.

모델	최대 전압	최대 전류	출력
EX20-30TB	20V	30A	600W
EX20-60TB	20V	60A	1200W
EX20-90TB	20V	90A	1800W
EX20-120TB	20V	120A	2400W
EX30-20TB	30V	20A	600W
EX30-40TB	30V	40A	1200W
EX30-60TB	30V	60A	1800W
EX30-80TB	30V	80A	2400W
EX50-12TB	50V	12A	600W
EX50-24TB	50V	24A	1200W
EX50-36TB	50V	36A	1800W
EX50-48TB	50V	48A	2400W
EX60-10TB	60V	10A	600W
EX60-20TB	60V	20A	1200W
EX60-30TB	60V	30A	1800W
EX60-40TB	60V	40A	2400W
EX80-7.5TB	80V	7.5A	600W
EX80-15TB	80V	15A	1200W
EX80-22.5TB	80V	22.5A	1800W
EX80-30TB	80V	30A	2400W
EX100-6TB	100V	6A	600W
EX100-12TB	100V	12A	1200W
EX100-18TB	100V	18A	1800W
EX100-24TB	100V	24A	2400W
EX150-4TB	150V	4A	600W
EX150-8TB	150V	8A	1200W
EX150-12TB	150V	12A	1800W
EX150-16TB	150V	16A	2400W
EX200-3TB	200V	3A	600W
EX200-6TB	200V	6A	1200W
EX200-9TB	200V	9A	1800W
EX200-12TB	200V	12A	2400W
EX300-2TB	300V	2A	600W
EX300-4TB	300V	4A	1200W
EX300-6TB	300V	6A	1800W
EX300-8TB	300V	8A	2400W

출력	0 ~ 300V / 0 ~ 6A / 1.8kW
설정 정확도 (25℃)	전압 0.1% + 450mV / 전류 0.1% + 19mA
측정(리드백) 정확도 (25℃)	전압 0.1% + 300mV / 전류 0.1% + 13mA
리플·노이즈	25mV RMS 이하 (20MHz 대역)
라인·부하 변동률	0.1% 이하
표시 분해능	전압 0.1V / 전류 0.001A (4자리)
효율	85% (대표값)
동작 모드	CV/CC 자동 전환, 출력 ON/OFF
디스플레이	16문자 대형 LCD, CV·CC·Error·Limit·Key Lock·Remote 표시 램프
보호·제한	OVP, OCP / UVL, OVL, UCL, OCL 설정
메모리	설정 10개 저장·호출, Factory Mode 11종, 교정(수동·PC)
통신	RS-232C, RS-485(RJ-45) 기본, SCPI 프로토콜 · TCP/IP 옵션
입력 전원	단상 220Vac ±10%
크기	265(W) × 150(H) × 403(D) mm
인증	-

※ 제조사 자료(오디에이테크놀로지 EX-TB Series) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.

구분	내용
기본 구성	본체, 전원 코드 등 기본 부속품 (세부 구성은 문의해 주세요)
통신 옵션	TCP/IP 통신 — 추가상품에서 선택
신호 옵션	아날로그 I/O (외부 전압 신호로 출력 제어·모니터링) — 추가상품에서 선택
다른 크기가 필요하면	19인치 랙에 넣어 쓰거나 더 큰 출력이 필요하면 EX 시리즈(최대 10kW 이상)를 참고해 주세요.

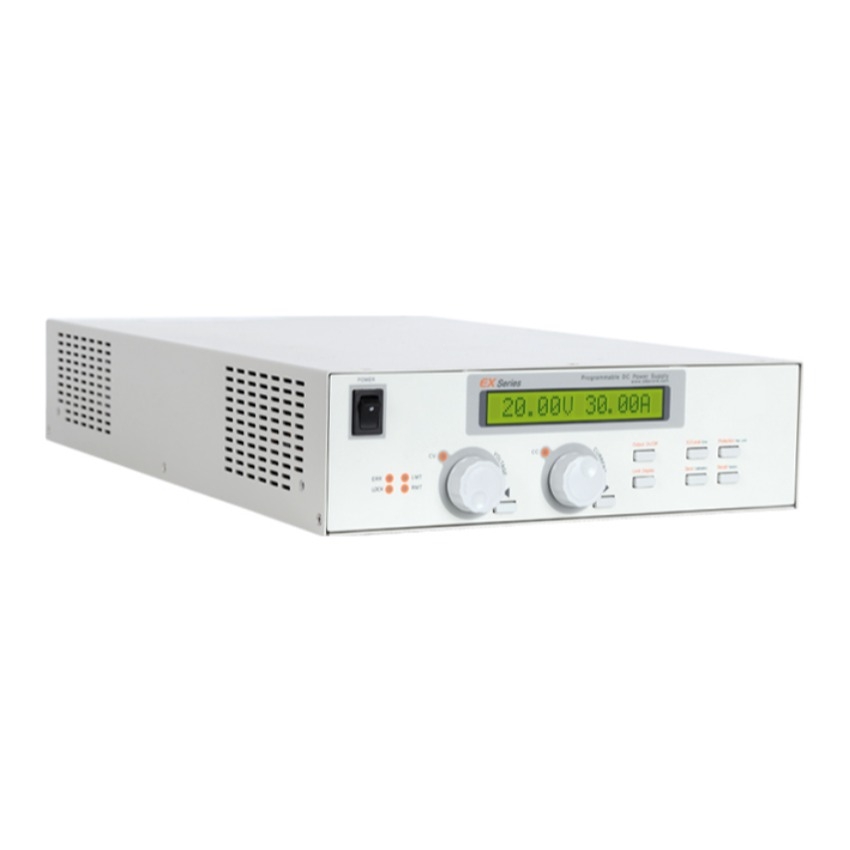

사진 안내	대표 사진은 600W~1.2kW(높이 75mm) 모델입니다. 1.8kW·2.4kW 모델은 높이 150mm입니다.

필요한 전압·전류와 시험 조건을 알려 주시면 맞는 모델을 골라 드립니다.통신 방식과 아날로그 제어 여부에 맞춰 함께 견적해 드립니다. 납기: 주문제작품 4주
