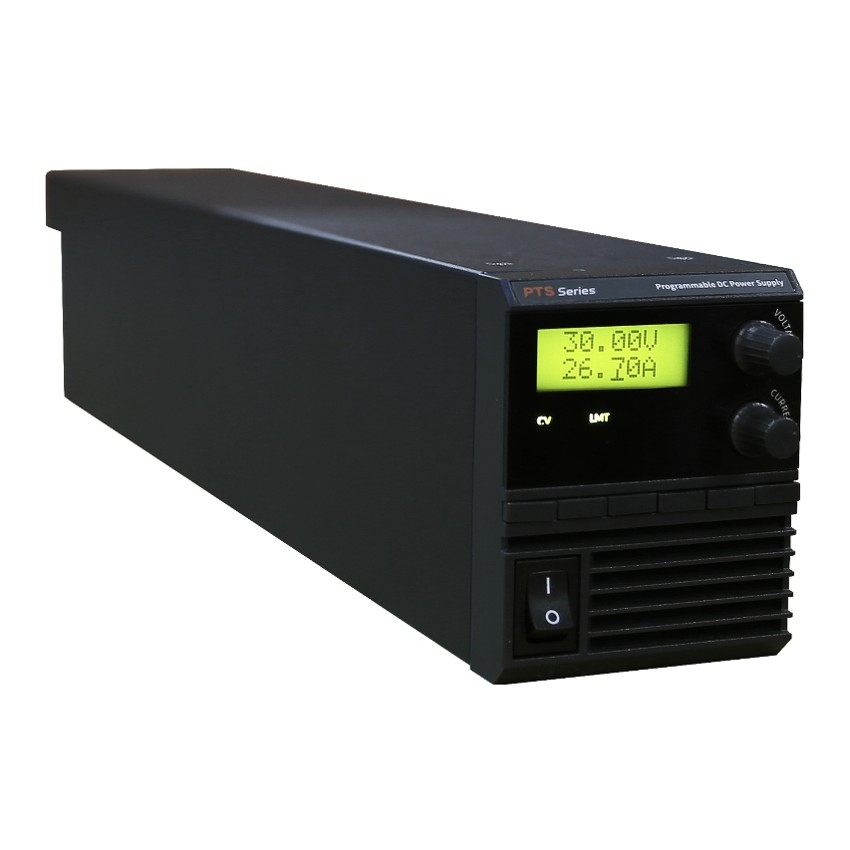

최대 40V, 20A, 800W 출력의 초소형 프로그래머블 DC 전원공급기입니다. 폭 70mm 본체로 19인치 랙 2U 높이에 6대까지 나란히 장착할 수 있어, 여러 채널이 필요한 검사 라인과 에이징 설비에서 공간을 크게 줄여 줍니다.
PTS40-20의 특징
국내 전원공급기 전문 제조사 오디에이테크놀로지가 만든 PTS 시리즈 40V 모델입니다. 기존 PT 시리즈보다 작은 크기에 2배 이상의 용량을 담았습니다.
좁은 랙에 많은 채널
70(W) × 86(H) × 380(D)mm, 2.5kg. 랙 마운트 선반 하나에 6대를 넣어 2U 공간에서 6채널 전원을 구성합니다.
부하를 지키는 보호 기능
과전압(OVP)·과전류(OCP) 보호와 UVL·OVL·UCL·OCL 한계 설정으로, 장시간 시험이나 조작 실수에도 출력을 차단해 시료를 보호합니다.
저장·호출로 빠른 검사
자주 쓰는 전압·전류 조건을 저장해 두고 바로 불러옵니다. 12가지 Factory Mode로 반복 검사와 신뢰성 시험 설정이 간단합니다.
자동화 시스템 연결
RS-232C, RS-485 통신과 아날로그 외부 제어를 기본 제공하고, SCPI 명령 체계를 따릅니다. TCP/IP 통신은 옵션입니다.
PTS 시리즈 라인업
같은 800W 본체에 7가지 전압 모델이 있습니다. 표시된 행이 이 상품입니다.
| 모델 | 최대 전압 | 최대 전류 | 출력 |
|---|---|---|---|
| PTS30-26.6 | 30V | 26.6A | 800W |
| PTS40-20 | 40V | 20A | 800W |
| PTS50-16 | 50V | 16A | 800W |
| PTS60-13.3 | 60V | 13.3A | 800W |
| PTS80-10 | 80V | 10A | 800W |
| PTS100-8 | 100V | 8A | 800W |
| PTS200-4 | 200V | 4A | 800W |
다른 전압이 필요하시면 PTS30-26.6, PTS50-16, PTS60-13.3, PTS80-10, PTS100-8, PTS200-4 모델을 확인해 주세요.
PTS40-20 상세 사양
| 출력 | 0 ~ 40V / 0 ~ 20A / 800W |
|---|---|
| 디스플레이 분해능 | 4자리, 10mV 또는 100mV |
| 라인·부하 레귤레이션 | 0.01% 이하 |
| 설정 정확도 | 0.5% + offset |
| 리플·노이즈 | 30V 출력 기준 8mVrms / 60mVp-p |
| 상승·하강 시간(정격 부하) | 50ms / 25ms |
| 과도 응답 시간 | 1ms |
| 역률 / 효율(정격 부하) | 0.98 이상 / 85% 이상 |
| 입력 전원 | 단상 220Vac |
| 통신·제어 | RS-232C, RS-485, 아날로그 외부 제어 (기본) · TCP/IP (옵션) |
| 크기 / 무게 | 70(W) × 86(H) × 380(D) mm / 2.5kg |
※ 제조사 자료(오디에이테크놀로지 PTS Series) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
구성품과 옵션
| 구분 | 내용 |
|---|---|
| 기본 구성 | 본체, AC 전원 코드, 매뉴얼(QR 코드), 데모 소프트웨어(QR 코드) |
| 통신 옵션 | TCP/IP 통신 (선택 시 RS-485는 사용할 수 없습니다) |
| 랙 장착 | 19인치 2U 랙 마운트 선반(최대 6대), 빈 칸을 막는 랙 마운트 커버 |
| 주문 사양 | 입력 전원 사양 변경, 바이폴라 출력, 고객 맞춤 사양 협의 가능 |
| 케이블 | 출력 케이블(전류·길이별), RS-232C 케이블 별도 구매 가능 |
