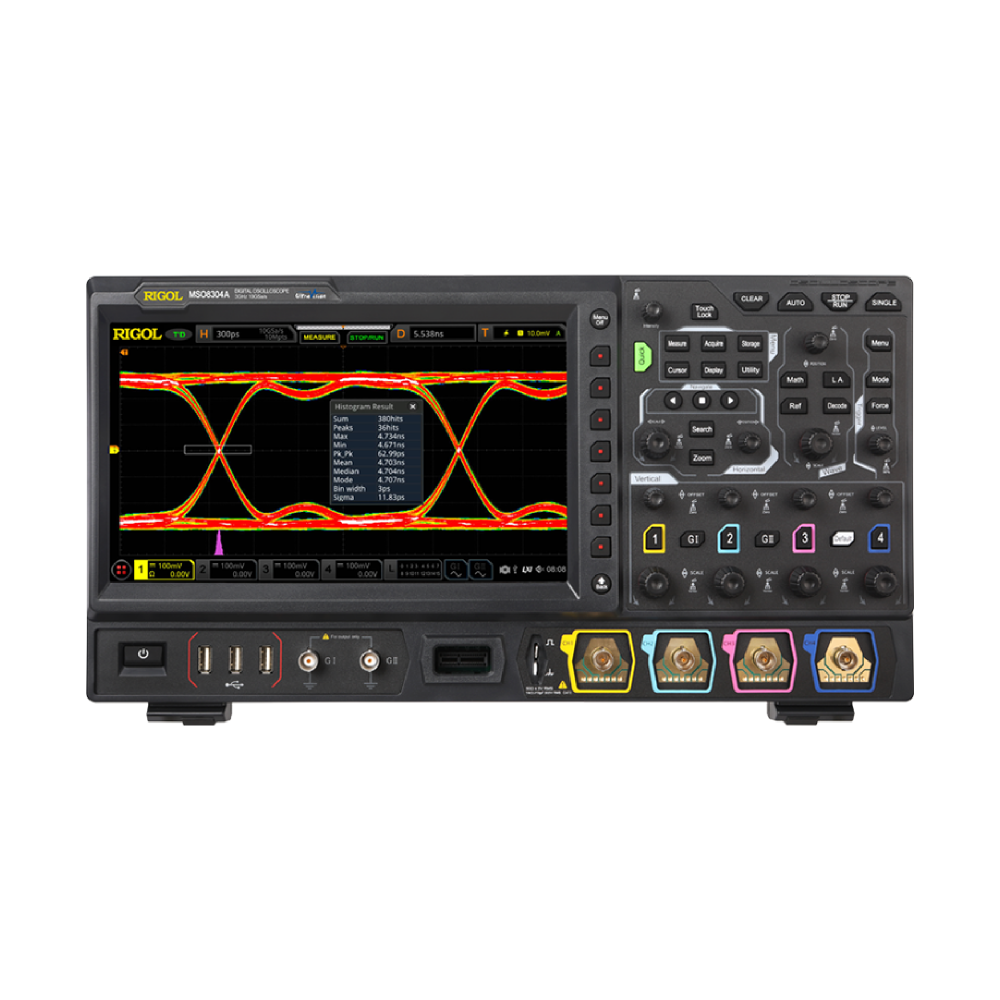

MSO8154A
리골 디지털 오실로스코프

주요스펙

성능의 경계를 다시 쓰다.

MSO8154A을 포함한 리골 MSO8000A 시리즈는 RIGOL이 자체 개발한 ASIC 기반 UltraVision II 플랫폼을 중심으로 설계된 고성능 혼합 신호 디지털 오실로스코프입니다. 최대 3GHz의 아날로그 대역폭, 10GSa/s의 샘플 속도, 500Mpts의 메모리 깊이, 60만 wfms/s 이상의 파형 캡처 속도 등 주요 사양에서 업계 최고 수준의 성능을 갖추고 있습니다.

7가지 계측기를 하나로 통합한 이 제품은 디지털 오실로스코프, 로직 분석기, 스펙트럼 분석기, 함수 발생기(옵션), 디지털 멀티미터, 주파수 카운터, 프로토콜 분석기(옵션)의 기능을 모두 제공하여 디버깅, 설계, 테스트의 모든 과정을 한 대로 해결할 수 있도록 설계되었습니다.

MSO8000A 시리즈는 타사 동급 제품 대비 합리적인 가격으로 경제성까지 챙길 수 있는 최상의 선택이라 할 수 있습니다.

고주파 디버깅을 위한
정밀한 눈

MSO8154A 등 MSO8000A 시리즈는 최대 3GHz 대역폭과 10GSa/s 샘플 속도를 지원하여 고속 신호에서도 세밀한 분석이 가능합니다. 최대 500Mpts의 메모리 깊이와 60만 wfms/s의 파형 캡처 속도는 드물게 발생하는 이상 징후도 놓치지 않습니다. 실시간 Eye-diagram 및 Jitter 분석(옵션)을 통해 고속 통신 링크의 타이밍 오류나 품질 문제를 직관적으로 파악할 수 있어, 고급 임베디드 디버깅 환경에 최적입니다.

Eye-diagram,
더 이상 옵션이 아닙니다.

실시간 Eye-diagram은 디지털 신호의 품질을 시각적으로 보여주는 가장 강력한 도구입니다. MSO8154A 등 MSO8000A 시리즈는 실시간 클럭 복원 기반의 Eye-diagram 분석을 통해 간섭, 노이즈, 전송 품질 저하 등의 문제를 빠르게 파악할 수 있게 합니다. 수백 회의 테스트 대신 한 눈에 신호의 상태를 확인하고, 설계 변경의 필요 여부를 빠르게 판단할 수 있습니다.

Jitter 분석도 이제는 기본처럼

MSO8154A은 Jitter 분석 기능(옵션)을 통해 TIE, Cycle-to-Cycle, Width 변화를 정량적으로 분석할 수 있습니다. Histogram, Trend 등의 뷰를 활용해 시간에 따른 변동을 시각화하고, 설계된 신호의 타이밍 신뢰도를 실시간으로 평가하세요. RIGOL의 고급 PLL 클럭 복원 기능은 다양한 클럭 환경에도 정밀한 분석을 가능하게 합니다.

모든 메모리를 사용하는
진짜 자동 측정

MSO8154A을 포함한 MSO8000A 시리즈는 전체 메모리를 활용한 하드웨어 기반 자동 측정 기능을 제공합니다. 최대 41개의 파형 파라미터를 1.5초 이내에 측정할 수 있으며, 통계 분석, 범위 지정, 커서 연동, 프리시전 모드까지 지원합니다. 설계자의 시간을 아끼고 정확도를 높여주는, 진정한 자동화의 기준입니다.

직렬 버스 디버깅,
네 개 동시에

MSO8154A은 RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553 등 다양한 직렬 프로토콜을 동시에 최대 4개까지 실시간 디코딩할 수 있습니다. 이벤트 테이블과 검색 기능을 통해 시스템의 데이터 흐름을 정확히 추적하며, 아날로그·디지털 채널 모두에서 디코딩 가능해 디버깅 유연성이 높습니다.

빠르게, 그리고 끊김 없이

MSO8154A을 포함한 MSO8000A 시리즈는 최대 45만 프레임까지 하드웨어 파형을 실시간으로 녹화하고 재생할 수 있어, 트리거 사이의 ‘데드타임’을 최소화합니다. 구간을 지정하여 저장할 수 있으며, 빠른 스크롤과 검색 기능으로 원하는 시점으로 즉시 이동 가능합니다. 복잡한 신호 흐름을 따라가기 쉬워집니다.

더 깊게, 더 정확하게
복잡한 신호도 완벽히 추적

MSO8154A 등 MSO8000A 시리즈는 500Mpts의 깊은 메모리와 고속 샘플링을 통해, 긴 시간 동안의 디지털 신호도 왜곡 없이 캡처하고 분석할 수 있습니다. 특히 복잡한 통신 스트림이나 전력 신호에서 전체 흐름을 하나도 놓치지 않고 기록하며, 검색·줌·재생을 통해 필요한 구간만 정밀 분석 가능합니다.
